ترانزیستور چیست و چه کاربردی دارد؟ ترانزیستور قطعهای نیمهرساناست که میتواند جریان را کنترل کند و در مدار، نقش تقویتکننده یا کلید الکترونیکی داشته باشد. از مدارهای ساده تا آیسیهای پیچیده، این قطعه در پردازش سیگنال و مدیریت انرژی حضور دارد. در تعمیر موبایل، شناخت نوع ترانزیستور و وظیفهٔ آن مهمتر از تشخیص ظاهری بدنه است. این آموزش، پایهها، عملکرد، روش تست و انتخاب جایگزین را با پنج تصویر و مثالهای روشن توضیح میدهد.
ترانزیستور چگونه کار میکند؟
ترانزیستور با سیگنال کنترلی، عبور جریان در مسیر دیگری را تغییر میدهد. در تقویتکننده، انرژی خروجی از منبع تغذیه تأمین میشود؛ ترانزیستور انرژی را از هیچ تولید نمیکند. در سوئیچینگ، هدف کنترل روشن و خاموش شدن مسیر است. مرجع مبانی ترانزیستور ROHM این دو کاربرد را توضیح میدهد. یک قطعه میتواند در مدارهای متفاوت، وظایف متفاوتی داشته باشد.
رفتار ترانزیستور به اتصال پایهها، مدار بایاس، بار و تغذیه وابسته است. سالم بودن قطعه، عملکرد درست کل مدار را تضمین نمیکند؛ ممکن است سیگنال کنترل وجود نداشته باشد یا بار خروجی مشکل داشته باشد. برای عیبیابی، نوع قطعه و مسیر جریان را مشخص کنید، سپس اندازهگیری را با عملکرد مورد انتظار مقایسه کنید. تعویض بدون شناخت وظیفه، میتواند علت اصلی خرابی را پنهان کند.
انواع ترانزیستور: BJT و MOSFET
دو خانوادهٔ مهم، ترانزیستور دوقطبی یا BJT و ترانزیستور اثر میدان هستند. در BJT، جریان بیس و ولتاژ بیس نسبت به امیتر در کنترل جریان نقش دارند. MOSFET از خانوادهٔ اثر میدان است و با ولتاژ گیت نسبت به سورس کنترل میشود. این توضیح برای شروع است؛ رفتار دقیق هر خانواده را باید با مشخصات و شرایط کار همان قطعه بررسی کرد.

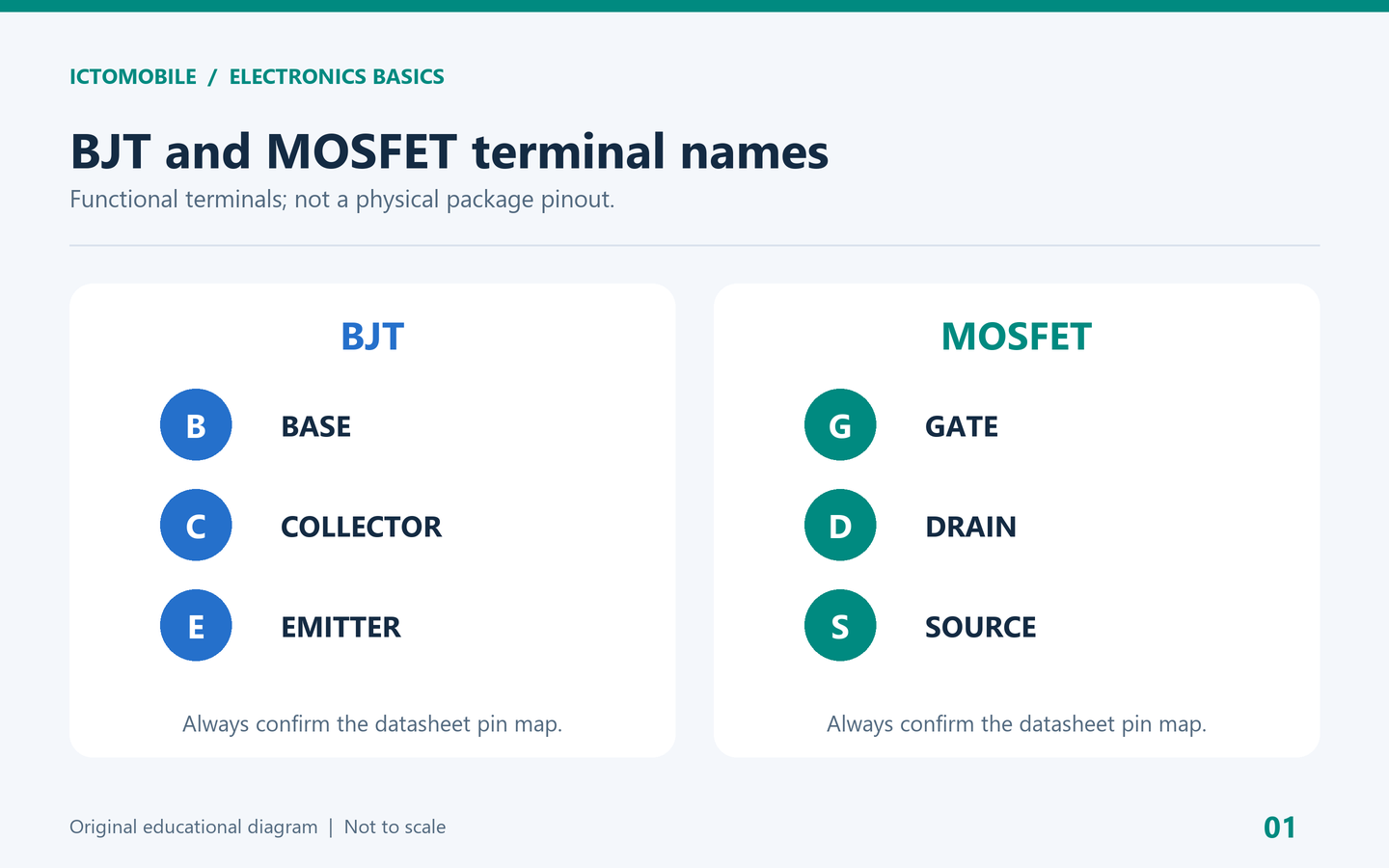

تصویر ۱: نام پایهها در دو خانواده متفاوت است؛ این تصویر ترتیب فیزیکی پایههای یک قطعهٔ مشخص را نشان نمیدهد.
در BJT، پایههای بیس، کلکتور و امیتر با B، C و E نمایش داده میشوند. در MOSFET، گیت، درین و سورس با G، D و S مشخص میشوند. بعضی پکیجها چند پایهٔ متصل به یک ترمینال یا چند ترانزیستور داخلی دارند. بنابراین تعداد پایههای بدنه، همیشه تعداد ترمینالهای عملکردی را مشخص نمیکند؛ نقشهٔ داخلی و جدول پایهها را بخوانید.
تفاوت ترانزیستور NPN و PNP
در NPN معمولی، برای هدایت در شرایط مناسب، بیس نسبت به امیتر مثبتتر میشود. در PNP، جهت ولتاژ و جریانها برعکس است و بیس نسبت به امیتر منفیتر میشود. مرجع ولتاژ، امیتر است؛ عبارت «بیس منفی» الزاماً به معنی پایینتر بودن از زمین نیست. آموزش BJT در ROHM ساختار و عملکرد این دو نوع را بررسی میکند.
فلش روی نماد BJT، روی شاخهٔ امیتر قرار دارد: در NPN به بیرون و در PNP به داخل اشاره میکند. کلکتور و امیتر را قابلجابهجایی فرض نکنید؛ ساختار واقعی و مشخصات آنها یکسان نیست. برای تشخیص نوع، از نماد شماتیک و دیتاشیت کمک بگیرید. شکل بدنهٔ یکسان میتواند متعلق به قطعاتی با نوع و ترتیب پایهٔ متفاوت باشد.
تصویر ۲: جهت فلش امیتر، تفاوت نماد NPN و PNP را نشان میدهد.
ولتاژ بیس و بهرهٔ جریان
افت بیسامیتر در BJT سیلیکونی، در بعضی شرایط معمول نزدیک ۰٫۶ تا ۰٫۷ ولت است، اما عدد ثابت و قانون عمومی روشن شدن نیست. جریان و دما روی آن اثر دارند. در ناحیهٔ فعال، تقریب IC ≈ hFE × IB کاربرد دارد؛ بهرهٔ جریان hFE با شرایط کار تغییر میکند. این رابطه را بدون بررسی، برای ناحیهٔ اشباع یا همهٔ جریانها استفاده نکنید.
قطع، تقویت و اشباع در BJT
در قطع، جریان خروجی معمولاً بسیار کم است؛ نشتی واقعی همچنان میتواند وجود داشته باشد. در ناحیهٔ فعال، تغییر ورودی میتواند خروجی را کنترل کند و برای تقویت به کار رود. در اشباع BJT، افت کلکتورامیتر کم میشود و مدار میتواند مانند کلید روشن عمل کند. راهنمای کاربرد BJT در Nexperia این شرایط را با جزئیات شرح میدهد.
برای سوئیچ کردن بار، جریان بیس باید با شرایط دیتاشیت و توانایی مدار کنترل سازگار باشد. انتخاب مقاومت بیس فقط از روی بهرهٔ اسمی، روش مطمئنی نیست. در نمونهٔ فرضی، اگر ولتاژ کنترل ۳٫۳ ولت، افت بیسامیتر ۰٫۷ ولت و مقاومت بیس یک کیلواهم باشد، جریان بیس تقریباً ۲٫۶ میلیآمپر است؛ این محاسبه بهتنهایی انتخاب قطعه را تأیید نمیکند.
مدار سوئیچ ترانزیستوری با یک مثال
در سوئیچ NPN سمت زمین، بار بین تغذیه و کلکتور قرار میگیرد و امیتر به زمین متصل میشود. سیگنال کنترل از طریق مقاومت به بیس میرسد. با هدایت مناسب، جریان از بار عبور میکند. مرجع سوئیچ NPN در ROHM این ساختار را توضیح میدهد. وجود مقاومت بیس برای محدود کردن جریان اهمیت دارد؛ آن را حذف نکنید.

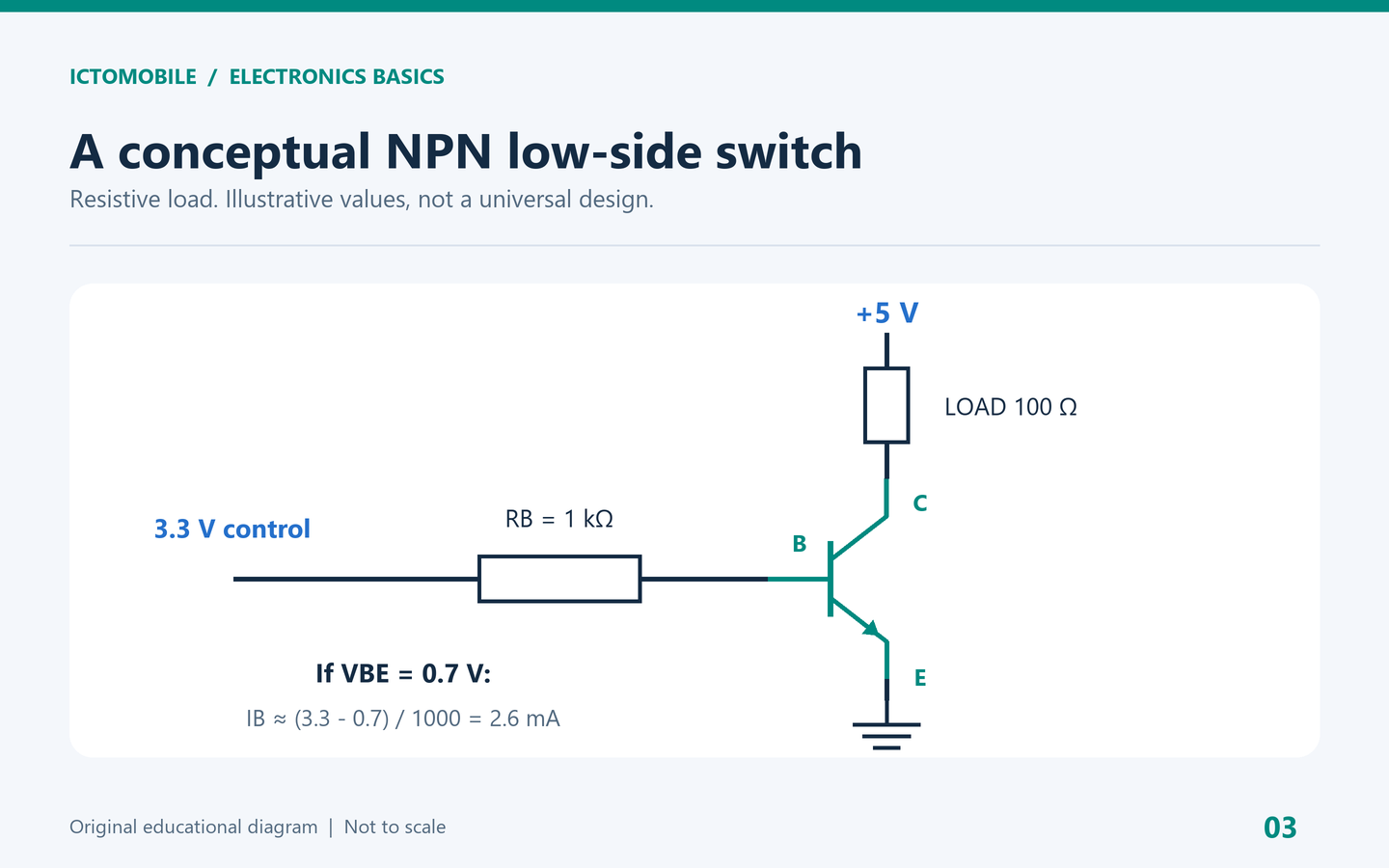

تصویر ۳: بار این مثال مقاومتی است؛ مقادیر برای آموزشاند و نسخهٔ عمومی تعمیر برد نیستند.
در نمونهٔ PNP سمت تغذیه، امیتر به تغذیه متصل میشود و کنترل بیس با توجه به همین مرجع انجام میشود. مرجع سوئیچ PNP در ROHM تفاوت اتصال را نشان میدهد. ولتاژ منطقی یک آیسی ممکن است برای کنترل مستقیم مناسب نباشد. در بار القایی نیز مسیر مهار ولتاژ گذرا لازم است؛ نوع حفاظت باید با مدار هماهنگ باشد.
MOSFET چیست و چه تفاوتی دارد؟
در MOSFET معمول افزایشی کانال N، ولتاژ مثبت گیت نسبت به سورس، هدایت کانال را افزایش میدهد. در نوع افزایشی کانال P، جهت ولتاژ برعکس است. همیشه VGS را بررسی کنید؛ ولتاژ گیت نسبت به زمین بهتنهایی کافی نیست. مبانی MOSFET در ROHM پارامترهای کنترلی و ظرفیتهای داخلی را توضیح میدهد. این قواعد را به انواع کاهشی تعمیم ندهید.
گیت عایقشده، در حالت ثابت معمولاً جریان بسیار کمی میگیرد، اما هنگام سوئیچینگ باید شارژ و تخلیه شود. بنابراین عبارت «گیت هیچ جریانی نمیخواهد» برای همهٔ شرایط درست نیست. ولتاژ آستانه VGS(th) فقط شروع هدایت در جریان آزمون مشخص را نشان میدهد؛ برای روشن شدن با تلفات کم، شرایط اعلامشدهٔ RDS(on) در دیتاشیت مهم است.

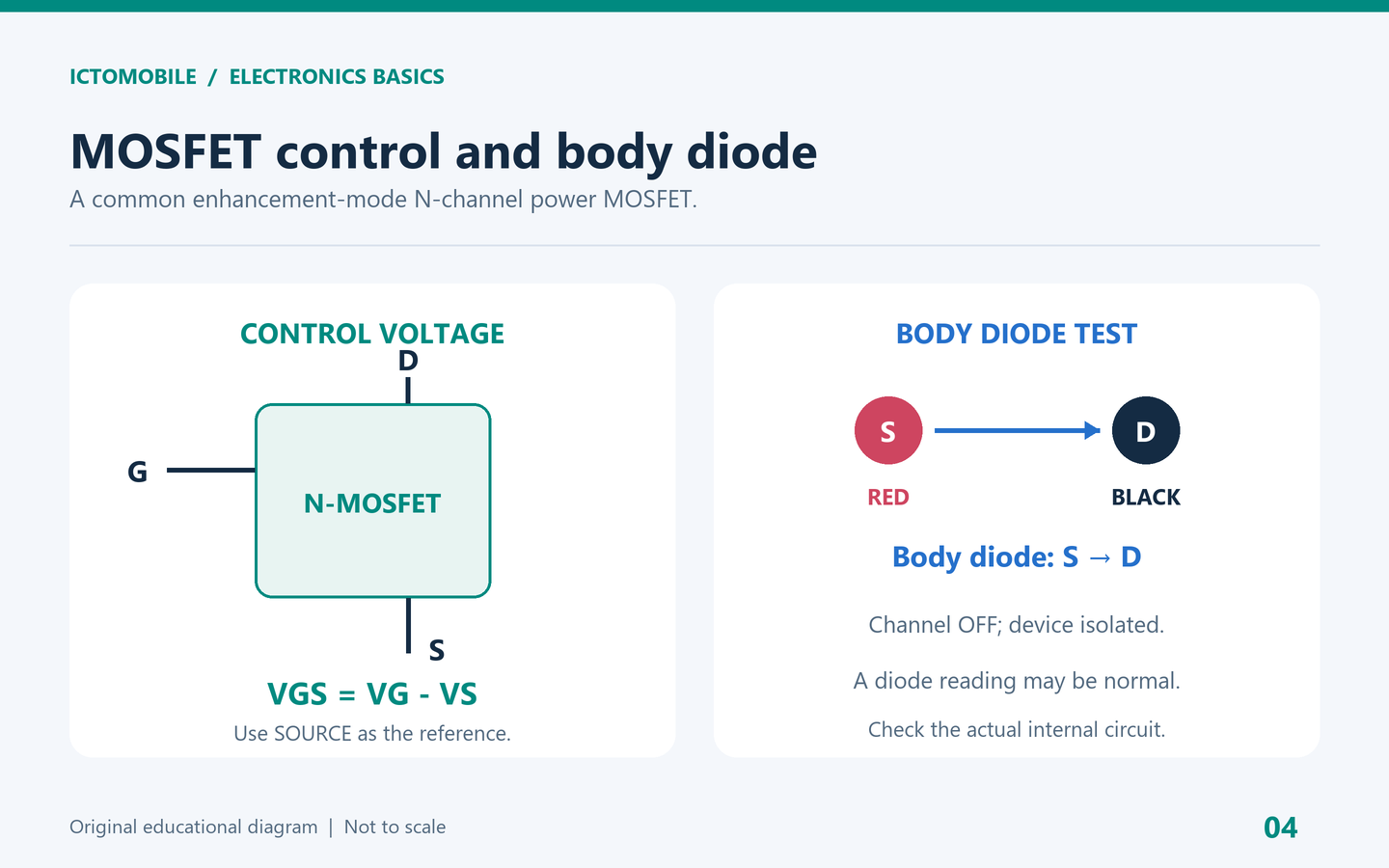

تصویر ۴: مرجع کنترل، سورس است و دیود بدنه میتواند حتی با کانال خاموش، مسیر یکجهته ایجاد کند.
دیود بدنه و مقاومت روشن
در بسیاری از MOSFETهای قدرت معمولی، دیود بدنه بین درین و سورس وجود دارد. در کانال N رایج، جهت هدایت آن از سورس به درین است. توضیح دیود بدنه در Toshiba این ساختار را نشان میدهد. افت دیودی یکجهته، بهتنهایی خرابی نیست؛ مدارهای داخلی یا چند MOSFET پشتبهپشت میتوانند رفتار دیگری داشته باشند.
مقاومت روشن RDS(on) به ولتاژ گیت، دما و مشخصات قطعه وابسته است. در مثال فرضی، عبور جریان مؤثر دو آمپر از مقاومت روشن پنجاه میلیاهم، تلفات هدایتی ۰٫۲ وات ایجاد میکند. این عدد شامل همهٔ تلفات سوئیچینگ نیست. مرجع مقاومت روشن ROHM اهمیت شرایط اندازهگیری را توضیح میدهد؛ مقدار تیپیک را بدون بررسی جای مقدار تضمینشده نگذارید.
کاربرد ترانزیستور در برد موبایل
ترانزیستورهای مجزا میتوانند در کنترل تغذیه، روشن کردن مسیر، تبدیل سطح یا راهاندازی بخشهای دیگر استفاده شوند. تعداد زیادی ترانزیستور نیز داخل آیسیها قرار دارند و جداگانه قابلتعویض نیستند. در مسیر تغذیه، ترانزیستور با سلف و خازن همکاری میکند؛ برای شناخت این ارتباط، آموزش سلف در تعمیر موبایل را بخوانید. وظیفهٔ قطعه را از نقشهٔ همان برد تعیین کنید.
در برخی مدارها، چند کلید برای قطع مسیر در هر دو جهت یا مدیریت ورودی به کار میروند. نبود ولتاژ خروجی میتواند از خاموش بودن فرمان، حفاظت فعال یا مشکل بار باشد. اندازهگیری را با وضعیت روشن شدن دستگاه، اتصال باتری و نقطهٔ مرجع ثبت کنید. نتیجهٔ یک برد را به همهٔ مدلها تعمیم ندهید؛ ساختار و ترتیب راهاندازی مسیرها ممکن است متفاوت باشد.
شناخت پایهها و ترانزیستورهای خاص
برای نمونهٔ مشخص BC847 در دیتاشیت Nexperia، پایهٔ یک بیس، پایهٔ دو امیتر و پایهٔ سه کلکتور است. این ترتیب برای تمام قطعات SOT23 یکسان نیست. دیتاشیت BC847 جدول پایهها و کدهای بدنه را دارد. هنگام تطبیق، جهت دید، جای پایهٔ یک و نام دقیق قطعه را بررسی کنید؛ چرخاندن تصویر میتواند برداشت را تغییر دهد.
ترانزیستور دیجیتال یا RET، مقاومت داخلی دارد و رفتار اندازهگیری آن با BJT ساده یکسان نیست. بعضی پکیجها دو ترانزیستور یا آرایش دارلینگتون دارند. معرفی RET در Nexperia ساختار مقاومتدار را توضیح میدهد. کد کوتاه روی بدنه نیز ممکن است یکتا نباشد؛ از کد، پکیج، شماتیک و اطلاعات سازنده کنار هم استفاده کنید.
آموزش تست ترانزیستور BJT با مولتیمتر
آزمون اولیهٔ BJT ساده از بررسی پیوندهای بیسامیتر و بیسکلکتور در حالت دیود شروع میشود. این نگاه، مدل آزمون است؛ ترانزیستور از نظر عملکرد با دو دیود مجزا جایگزین نمیشود. راهنمای تست دیود Fluke روش اندازهگیری افت پیوند را توضیح میدهد. قطع تغذیه و تخلیهٔ خازنها پیش از آزمون ضروری است.
- باتری، شارژر و منابع تغذیه را جدا کنید و نبود ولتاژ باقیمانده را بررسی کنید.
- نوع ترانزیستور و پایهها را از دیتاشیت مشخص کنید؛ اثر مسیرهای موازی را جدا کنید.
- در NPN ساده، پراب قرمز را روی بیس و مشکی را روی امیتر و سپس کلکتور بگذارید.
- در PNP ساده، پراب مشکی روی بیس و قرمز روی امیتر و سپس کلکتور قرار میگیرد.
- جهت پرابها را برعکس کنید و هر نتیجه را با واحد و وضعیت قطعه ثبت کنید.

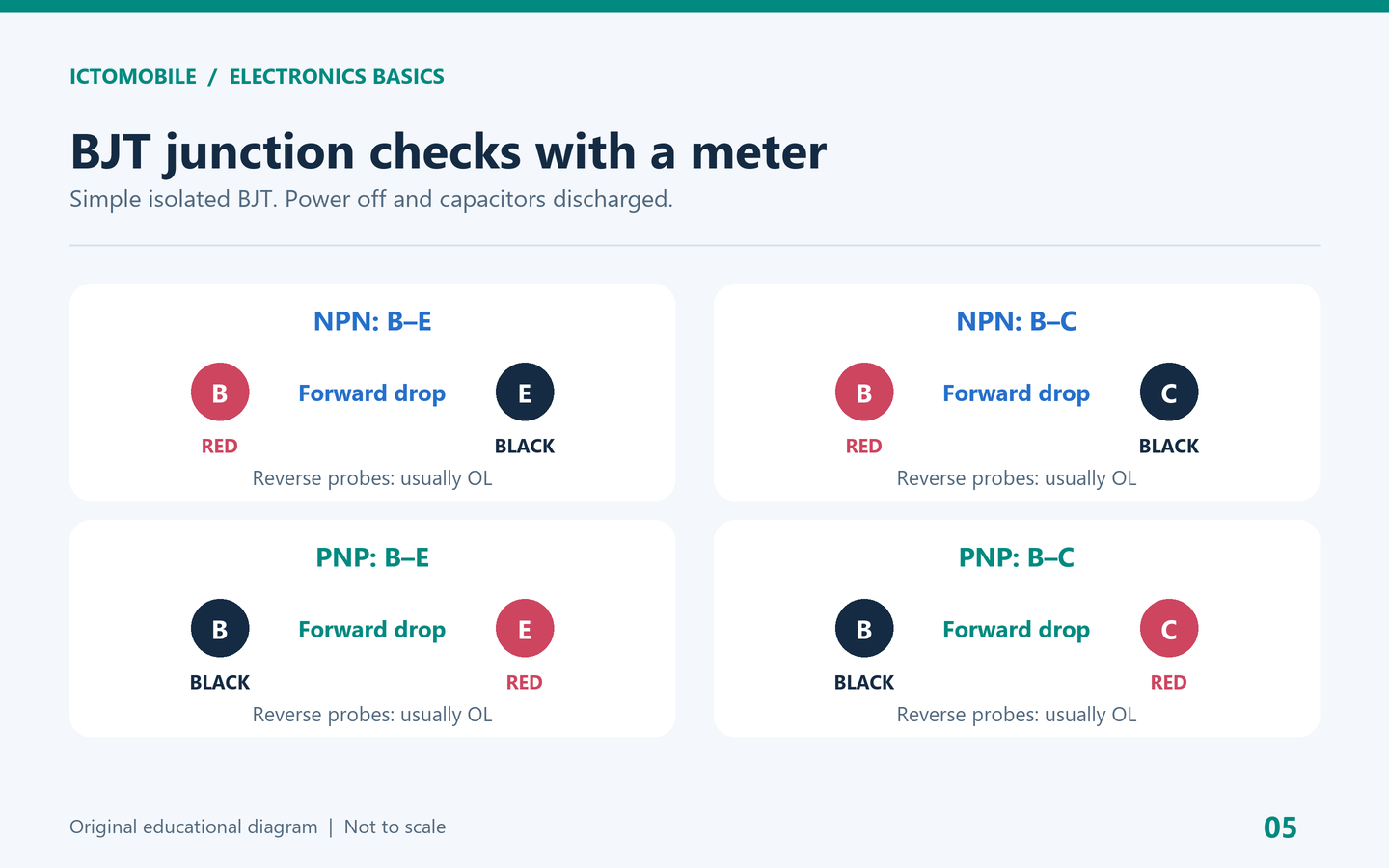

تصویر ۵: این الگو برای BJT ساده و جداشده است؛ مقدار افت، عدد ثابت همگانی نیست.
افت مستقیم متناسب با پیوند سیلیکونی و نمایش OL در جهت معکوس، نشانهٔ اولیهٔ مفیدی است. عدد نزدیک صفر در دو جهت میتواند مشکوک باشد؛ OL نیز ممکن است از تماس نامناسب یا قطعی باشد. در BJT سادهٔ جداشده، با بیس آزاد، مسیر کلکتورامیتر معمولاً هدایت دیودی ندارد. این نتایج، بهره، نشتی در ولتاژ کاری و عملکرد زیر بار را تضمین نمیکنند.
تست MOSFET و محدودیت آزمون روی برد
روش BJT را برای MOSFET تکرار نکنید. در قطعهٔ جداشده و شناختهشده، گیت را طبق روش آزمون مناسب نسبت به سورس تخلیه کنید و مسیر درینسورس را بررسی کنید. گیت شناور میتواند شارژ بگیرد و نتیجه را تغییر دهد. تماس و کار با گیت باید با رعایت حفاظت الکترواستاتیکی انجام شود؛ از اعمال ولتاژ دلخواه یا اتصال باتری برای آزمایش استفاده نکنید.
برای MOSFET کانال N معمولی با کانال خاموش، دیود بدنه در جهت قرمز روی سورس و مشکی روی درین ممکن است افت نشان دهد. مسیر معکوس باید با مدار داخلی تطبیق داده شود. اتصال کوتاه شدید بین گیت و پایههای دیگر مشکوک است، اما قطعات حفاظتی داخلی میتوانند نتیجه را تغییر دهند. اندازهگیری روی برد را بدون شناخت مدار، حکم قطعی خرابی ندانید.
مشخصات مهم و انتخاب جایگزین
در اندازهگیری مدار روشن، افراد آشنا با کار روی برد باید از ابزار و روش مناسب استفاده کنند. برای BJT، اختلاف ولتاژ بیسامیتر و کلکتورامیتر را از ولتاژ تکتک پایهها نسبت به زمین جدا بدانید. در MOSFET نیز بالا بودن ولتاژ گیت نسبت به زمین، وقتی سورس بالا رفته باشد، لزوماً به معنی فرمان روشن نیست. وضعیت بار و مرجع اندازهگیری، بخش ضروری تفسیر نتیجهاند.
سوکت hFE بعضی مولتیمترها، بهره را در شرایط محدود همان دستگاه اندازه میگیرد. عدد مناسب در این آزمون، جای بررسی ولتاژ مجاز، نشتی یا عملکرد سوئیچینگ را نمیگیرد. همچنین ترک لحیم و آسیب مسیر برد میتوانند رفتاری شبیه خرابی قطعه ایجاد کنند. پیش از تصمیم نهایی، اتصال پایهها را زیر بزرگنمایی بررسی کنید و نتایج را با نقشه، دیتاشیت و در صورت دسترسی، برد سالم همان مدل مقایسه کنید.
نوع، ترتیب پایهها، ولتاژ مجاز، جریان، توان و ویژگی کنترل باید با قطعهٔ اصلی سازگار باشند. در BJT، بهره و افت اشباع؛ در MOSFET، مقاومت روشن، شارژ گیت و مشخصات دیود نیز مهماند. راهنمای ناحیهٔ کار مجاز Nexperia نشان میدهد عدد جریان حداکثر بهتنهایی کافی نیست؛ مدت پالس، ولتاژ همزمان و دما باید بررسی شوند.
گرمای بدنه الزاماً دمای پیوند داخلی نیست. دفع حرارت به پکیج، مس برد و شرایط نصب وابسته است. مرجع دمای پیوند ROHM این تفاوت را توضیح میدهد. پیش از تعویض، بار و فرمان کنترل را بررسی کنید؛ پس از نصب، عملکرد و دما را در شرایط مشخص ثبت کنید. ظاهر مشابه، تضمین سازگاری الکتریکی نیست.
پرسشهای رایج دربارهٔ ترانزیستور
آیا هر قطعهٔ سهپایه ترانزیستور است؟
خیر. دیودهای چندگانه، رگولاتورها و قطعات دیگر هم میتوانند سه پایه داشته باشند. شناسایی باید با کد، نقشه و دیتاشیت انجام شود.
آیا تست دیود سلامت کامل را ثابت میکند؟
خیر. آزمون اولیه فقط بعضی خرابیها را آشکار میکند. نتیجهٔ مناسب پیوندها، رفتار درست در جریان، ولتاژ و دمای کاری را تضمین نمیکند.
آیا MOSFET و BJT جایگزین هم هستند؟
معمولاً تعویض مستقیم ممکن نیست؛ پایهها، کنترل و عملکرد متفاوتاند. برای مرور قطعات اطراف، آموزش مقاومت و آموزش دیود را ببینید. انتخاب جایگزین باید بر اساس وظیفه و مشخصات مدار انجام شود.
