مقاومت چیست؟ آموزش انواع، کدخوانی و تست مقاومت در تعمیر موبایل

مقاومت چیست و چه کاربردی دارد؟ مقاومت قطعه‌ای است که برای ایجاد مقدار مشخصی مقاومت الکتریکی در مدار استفاده می‌شود. این قطعه می‌تواند جریان را محدود کند، ولتاژ را تقسیم کند یا شرایط کار یک ورودی را تعیین کند. در تعمیر موبایل، مقاومت کوچک روی برد ممکن است نقشی مهم در تغذیه، اندازه‌گیری یا ارتباط بین آی‌سی‌ها داشته باشد. این آموزش از مفاهیم پایه شروع می‌کند و تا خواندن کد، تست عملی و انتخاب جایگزین پیش می‌رود.

مقاومت چگونه کار می‌کند؟

مقاومت عبور جریان را متناسب با مقدار خود محدود می‌کند و انرژی الکتریکی را به گرما تبدیل می‌کند. برخلاف تصور رایج، مقاومت همیشه جریان را کاملاً متوقف نمی‌کند و قرار نیست به‌تنهایی ولتاژ ثابتی تولید کند. رفتار آن به مدار اطراف وابسته است. مقدار مقاومت با حرف R و واحد اهم، با نماد Ω، بیان می‌شود. برای آشنایی بیشتر، مرجع مبانی مقاومت در ROHM را ببینید.

مقاومت ثابت معمولی قطب مثبت و منفی ندارد؛ با جابه‌جایی دو سر، مقدار اسمی آن تغییر نمی‌کند. بااین‌حال، این ویژگی را به همهٔ قطعات شبیه مقاومت تعمیم ندهید. دیود، خازن و بعضی قطعات حفاظتی نیز می‌توانند ظاهری مشابه داشته باشند. در نقشه، شناسه‌های آغازشده با R معمولاً به مقاومت اشاره می‌کنند، اما تشخیص نهایی باید با اطلاعات همان برد انجام شود.

واحد اهم، کیلو‌اهم و مگااهم

یک کیلو‌اهم برابر هزار اهم و یک مگااهم برابر یک میلیون اهم است. بنابراین ۴٫۷ کیلو‌اهم همان ۴۷۰۰ اهم است. در نوشته‌های فنی، 4K7 معمولاً به معنی ۴٫۷ کیلو‌اهم و 1M0 به معنی یک مگااهم است. محل حرف، جای ممیز را مشخص می‌کند. اشتباه در واحد می‌تواند نتیجهٔ تست یا انتخاب جایگزین را هزار برابر تغییر دهد؛ همیشه واحد نمایشگر مولتی‌متر را هم بخوانید.

اندازهٔ بدنه، مقدار اهمی را مشخص نمی‌کند. دو مقاومت هم‌اندازه ممکن است یکی چند اهم و دیگری چند مگااهم باشند. عددی مثل ۰۴۰۲ نیز معمولاً کد اندازه است، نه مقدار مقاومت. حتی کد ابعاد می‌تواند بر اساس نام‌گذاری متریک یا اینچی نوشته شود. ابعاد واقعی و مشخصات را از دیتاشیت بخوانید و فقط به یک عدد روی بسته‌بندی تکیه نکنید.

قانون اهم با یک مثال ساده

رابطهٔ پایه برای یک مقاومت اهمی، V = I × R است. در این رابطه، ولتاژ بر حسب ولت، جریان بر حسب آمپر و مقاومت بر حسب اهم وارد می‌شود. از همین رابطه می‌توان جریان را با I = V / R و مقاومت را با R = V / I محاسبه کرد. ولتاژ مورد استفاده، اختلاف پتانسیل دو سر همان مقاومت است؛ الزاماً برابر ولتاژ کل منبع نیست.

فرض کنید دو سر یک مقاومت یک کیلو‌اهمی، پنج ولت قرار دارد. جریان برابر پنج تقسیم بر هزار، یعنی ۰٫۰۰۵ آمپر یا پنج میلی‌آمپر می‌شود. اگر مقدار مقاومت دو برابر شود و ولتاژ ثابت بماند، جریان نصف خواهد شد. این مثال برای فهم رابطه است؛ در مدار واقعی باید توان مجاز، تغییرات دما و مشخصات قطعه نیز بررسی شوند.

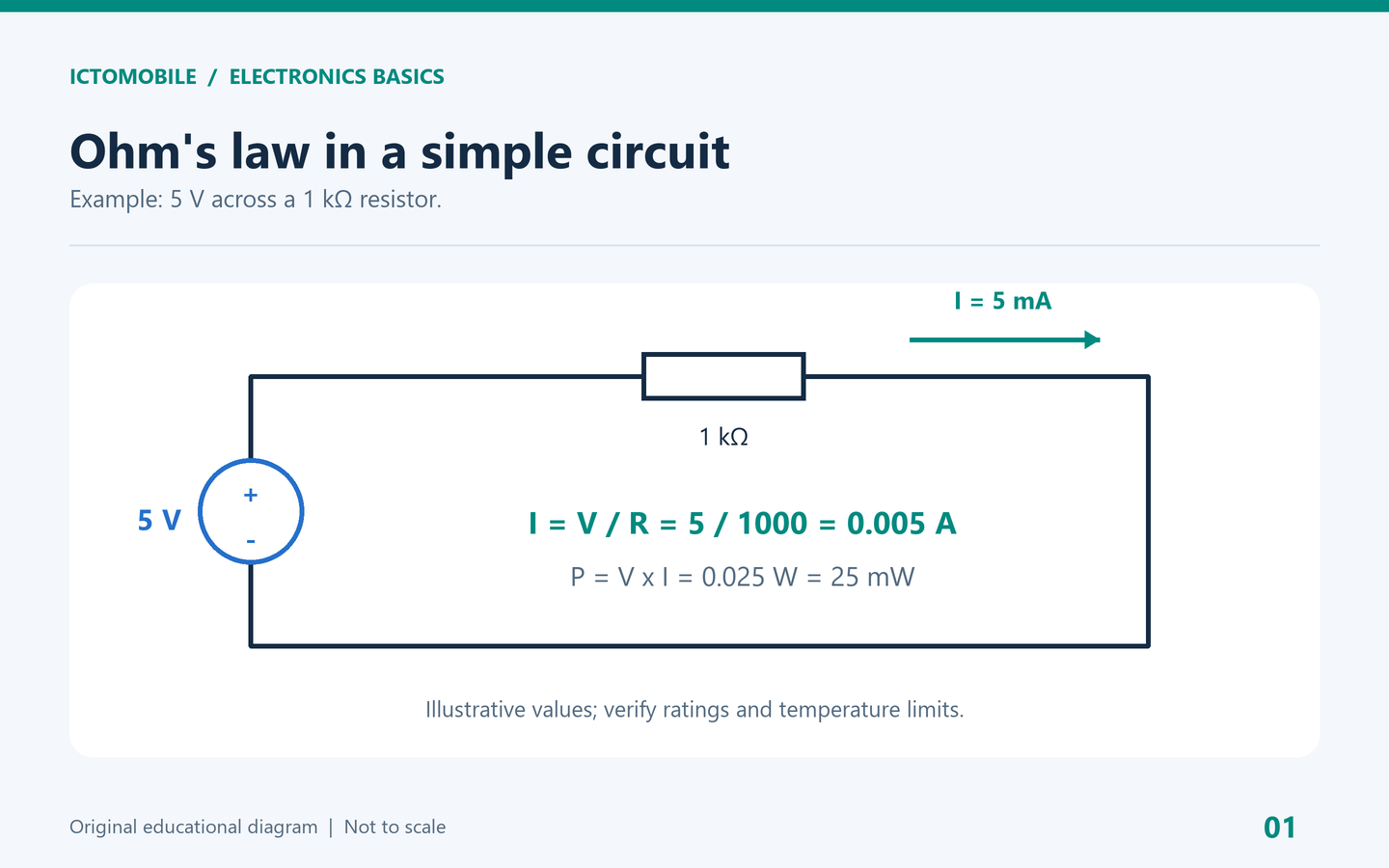

تصویر ۱: جریان و توان یک مقاومت با مقادیر فرضی و مشخص محاسبه شده‌اند.

انواع مقاومت و تفاوت کاربردها

مقاومت‌ها را می‌توان از نظر عملکرد به ثابت و متغیر تقسیم کرد. مقاومت ثابت، مقدار اسمی مشخصی دارد؛ پتانسیومتر امکان تنظیم نسبت تقسیم ولتاژ را فراهم می‌کند. از نظر فناوری، خانواده‌هایی مانند فیلم کربنی، فیلم فلزی، فیلم ضخیم، فیلم نازک و سیمی وجود دارند. جنس و ساختار روی دقت، رفتار حرارتی و کاربرد اثر می‌گذارد. مرجع طبقه‌بندی مقاومت در ROHM این تفاوت‌ها را توضیح می‌دهد.

مقاومت SMD، شنت و قطعات حساس به دما

مقاومت SMD روی سطح برد نصب می‌شود و در گوشی‌ها بسیار رایج است. SMD نام شیوهٔ نصب است و به‌تنهایی مقدار، توان یا دقت را تعیین نمی‌کند. مقاومت شنت معمولاً مقدار بسیار کمی دارد و افت ولتاژ آن برای محاسبهٔ جریان استفاده می‌شود. ترمیستور نیز مقاومت وابسته به دما دارد و با مقاومت ثابت معمولی یکسان نیست؛ هنگام شناسایی قطعه، وظیفهٔ مدار را بررسی کنید.

در مقاومت‌های فیلم ضخیم، لایهٔ مقاومتی و الکترودها روی زیرلایه ساخته می‌شوند و مقدار می‌تواند با فرایندهای دقیق تنظیم شود. آسیب به این لایه یا اتصال‌های آن روی عملکرد اثر می‌گذارد. بنابراین سالم بودن ظاهری پوشش، سلامت الکتریکی را تضمین نمی‌کند. برای شناخت ساختمان، توضیح ساخت مقاومت چیپ در ROHM مرجع مناسبی است.

خواندن کد رنگی مقاومت

در بسیاری از مقاومت‌های چهارنواری، دو نوار اول رقم‌های اصلی، نوار سوم ضریب و نوار چهارم تلرانس است. برای نمونه، قهوه‌ای، مشکی، قرمز و طلایی یعنی عدد ۱۰، ضریب صد و تلرانس پنج درصد؛ نتیجه یک کیلو‌اهم با تلرانس مثبت یا منفی پنج درصد است. جهت خواندن را با محل نوار تلرانس و فاصلهٔ نوارها تشخیص دهید؛ در موارد مبهم، اندازه‌گیری و اطلاعات سازنده کمک می‌کنند.

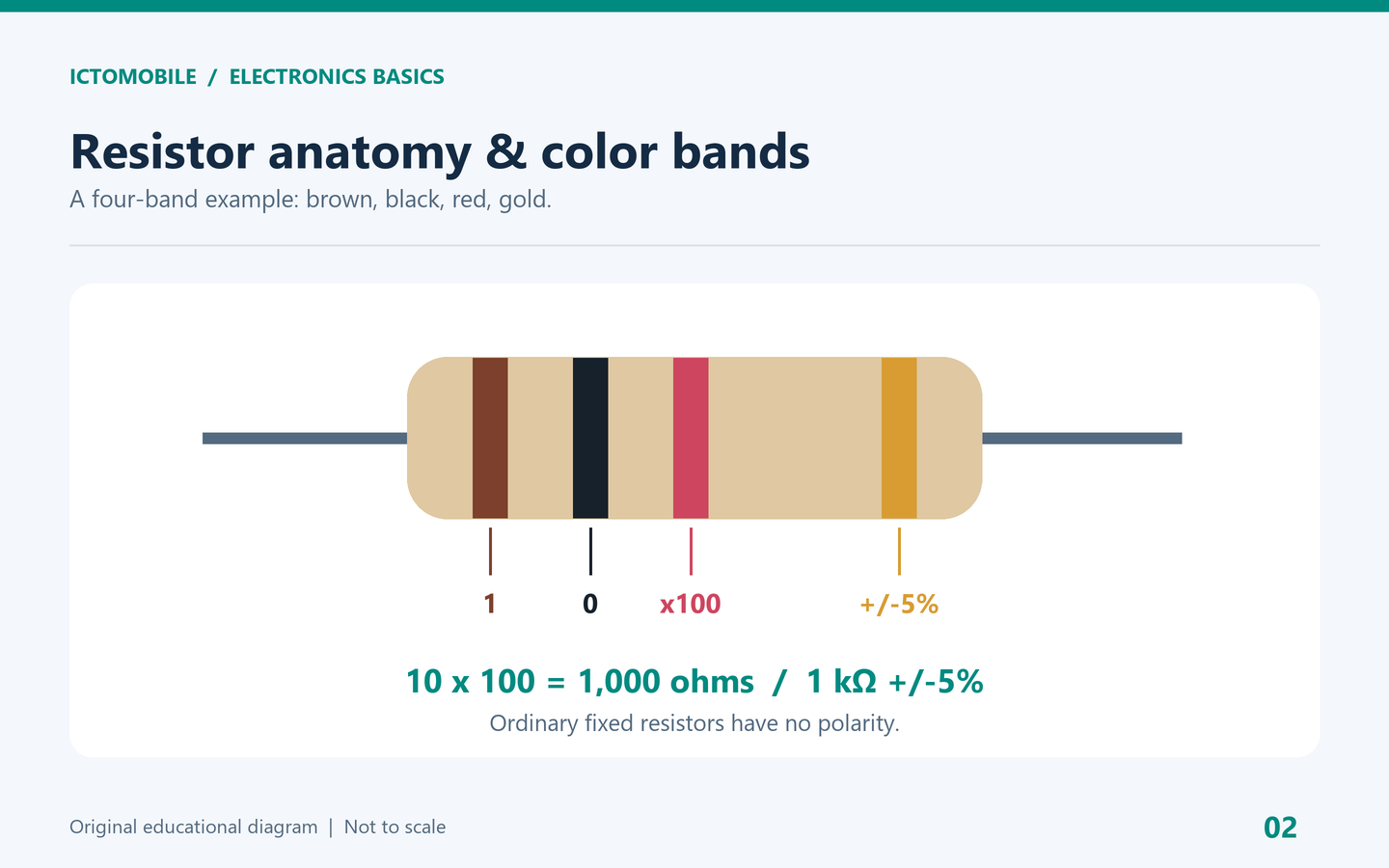

تصویر ۲: مثال خواندن چهار نوار؛ مقدار این مقاومت یک کیلو‌اهم است.

در کد پنج‌نواری رایج، سه نوار اول رقم‌های اصلی، نوار چهارم ضریب و نوار پنجم تلرانس را نشان می‌دهد. اگر نوار اضافه‌ای وجود دارد، ممکن است اطلاعات دیگری مانند ضریب دمایی بیان شود. قواعد را با نوع قطعه تطبیق دهید. کارت رسمی کد رنگی Vishay برای مراجعه و مقایسهٔ رنگ‌ها مفید است.

خواندن کد مقاومت SMD

در کد سه‌رقمی رایج، دو رقم اول عدد اصلی و رقم سوم توانِ ده برای ضریب است. کد 103 یعنی ۱۰ ضرب در هزار، برابر ۱۰ کیلو‌اهم. در کد چهاررقمی، سه رقم اول عدد اصلی هستند؛ مثلاً 1001 یعنی ۱۰۰ ضرب در ده، برابر یک کیلو‌اهم. حرف R می‌تواند جای ممیز را بگیرد؛ 4R7 یعنی ۴٫۷ اهم. این قواعد برای همهٔ روش‌های علامت‌گذاری یکسان نیستند.

کدهای EIA-96 به جدول اختصاصی نیاز دارند و نباید مثل کد سه‌رقمی معمولی خوانده شوند. مقاومت‌های بسیار کوچک نیز ممکن است هیچ نوشته‌ای نداشته باشند. برای تشخیص آن‌ها از شماتیک، فهرست قطعات و اندازه‌گیری کمک بگیرید. نمونه‌های علامت‌گذاری و توضیح محدودیت‌ها در کاتالوگ فنی مقاومت‌های ROHM آمده است؛ کد را با خانوادهٔ واقعی قطعه تطبیق دهید.

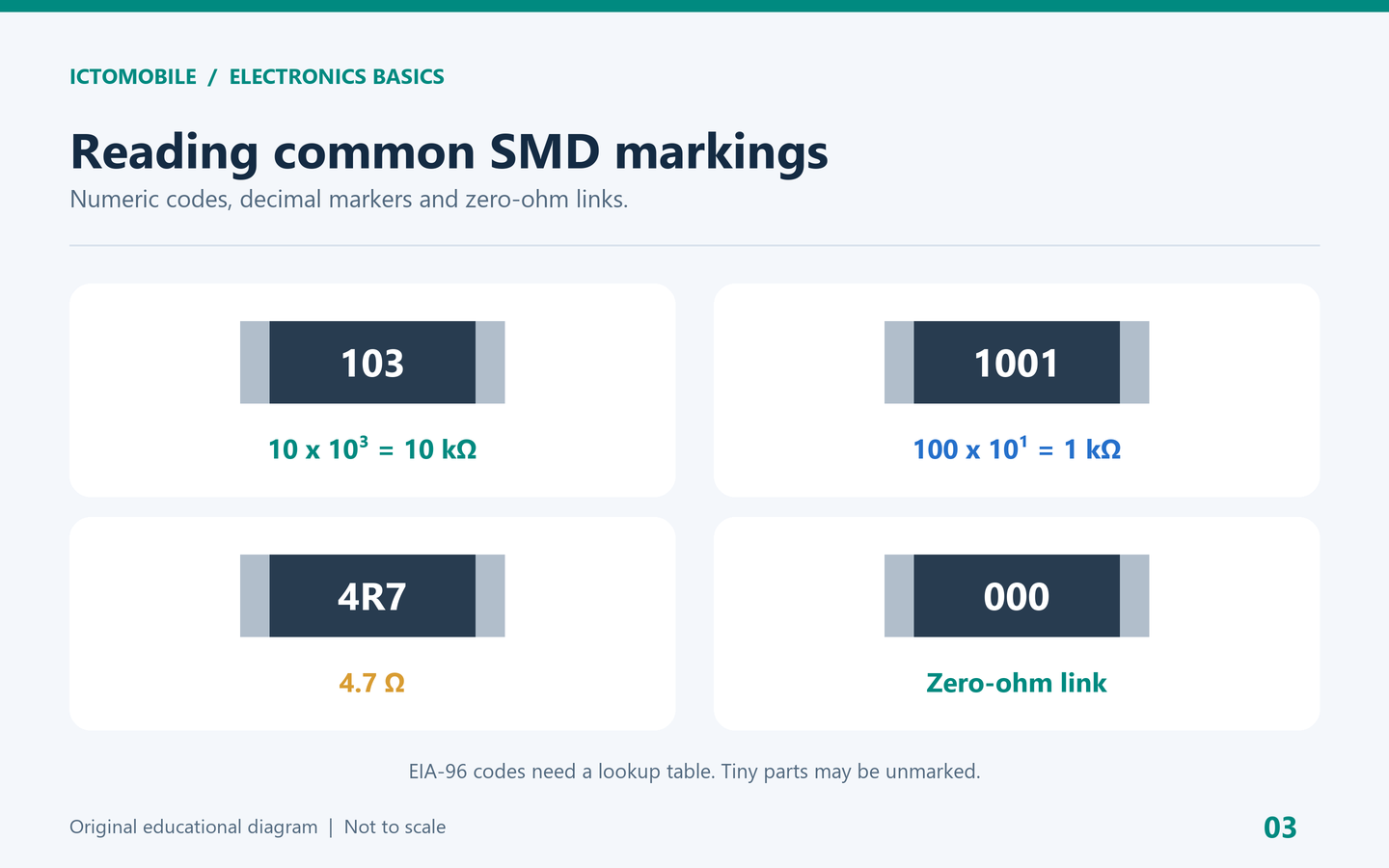

تصویر ۳: چند کد رایج SMD؛ عدد چاپ‌شده همیشه مقدار مستقیم اهم نیست.

مقاومت صفر اهم چه کاربردی دارد؟

قطعه‌ای با علامت 0 یا 000 معمولاً یک اتصال صفر اهمی است که برای پیکربندی یا اتصال مسیر استفاده می‌شود. مقدار واقعی آن دقیقاً صفر نیست و محدودیت جریان دارد. این قطعه را با شنت کم‌اهم یا مقاومت محدودکنندهٔ جریان اشتباه نگیرید. اتصال سیمی دلخواه نیز همیشه جایگزین مناسبی نیست؛ مشخصات مسیر و نقش قطعه باید روشن باشد.

تلرانس، توان و ضریب دمایی

تلرانس، محدودهٔ مجاز اختلاف مقدار واقعی با مقدار اسمی در شرایط مشخص است. مقاومت یک کیلو‌اهمی با تلرانس پنج درصد می‌تواند بین ۹۵۰ و ۱۰۵۰ اهم باشد. برای قضاوت دربارهٔ خرابی، دقت مولتی‌متر و شرایط آزمون را نیز لحاظ کنید. توان نامی، مقدار گرمای قابل‌تحمل در شرایط تعیین‌شدهٔ سازنده است. توضیح ابعاد و این محدودیت‌ها در مرجع مشخصات مقاومت چیپ آمده است.

توان مصرفی مقاومت را می‌توان با P = V × I، یا P = I² × R محاسبه کرد. در مثال پنج ولت و یک کیلو‌اهم، توان ۰٫۰۲۵ وات است. توان مجاز با دما و دفع گرمای برد ارتباط دارد و باید منحنی کاهش توان بررسی شود. مرجع کاهش توان با دمای پایه‌ها نشان می‌دهد چرا مقدار وات به‌تنهایی کافی نیست.

ضریب دمایی یا TCR بیان می‌کند مقدار مقاومت با تغییر دما چگونه تغییر می‌کند و معمولاً با واحد ppm بر درجه بیان می‌شود. این ویژگی در اندازه‌گیری دقیق و مدارهای مرجع اهمیت دارد. همچنین مقاومت محدودیت ولتاژ کاری دارد؛ پایین بودن توان مصرفی، رعایت این محدودیت را تضمین نمی‌کند. مرجع ضریب دمایی و مرجع ولتاژ نامی را همراه دیتاشیت بخوانید.

مقاومت‌های سری، موازی و تقسیم ولتاژ

مقاومت معادل اتصال سری از جمع مقادیر به دست می‌آید؛ یک کیلو‌اهم و دو کیلو‌اهم در سری، سه کیلو‌اهم می‌شوند. در اتصال موازی، مقاومت معادل از هر مقاومتِ مثبتِ شاخه‌ها کمتر است. دو مقاومت یک کیلو‌اهمی موازی، معادل ۵۰۰ اهم هستند. همین موضوع یکی از علت‌های نمایش عدد کمتر هنگام تست قطعه روی برد است.

در تقسیم‌کنندهٔ ساده، دو مقاومت سری بین ورودی و زمین قرار می‌گیرند و خروجی از نقطهٔ میانی گرفته می‌شود. برای خروجی بدون بار، Vout = Vin × R2 / (R1 + R2) است. دو مقاومت مساوی با ورودی ۳٫۳ ولت، خروجی ۱٫۶۵ ولت می‌دهند. اتصال بار، نسبت مؤثر را تغییر می‌دهد؛ چنین مداری جایگزین عمومی رگولاتور تغذیه نیست.

کاربرد مقاومت در برد موبایل

مقاومت‌ها می‌توانند در تقسیم ولتاژ، تنظیم بازخورد، تعیین سطح منطقی، محدودسازی جریان یا اندازه‌گیری جریان نقش داشته باشند. پول‌آپ، یک خط را از طریق مقاومت به تغذیه متصل می‌کند؛ پول‌داون آن را به زمین مرتبط می‌کند. انتخاب مقدار به مدار وابسته است. برای نمونه، در I2C ظرفیت خط و زمان بالاروی مهم‌اند؛ راهنمای محاسبهٔ پول‌آپ TI این وابستگی را توضیح می‌دهد.

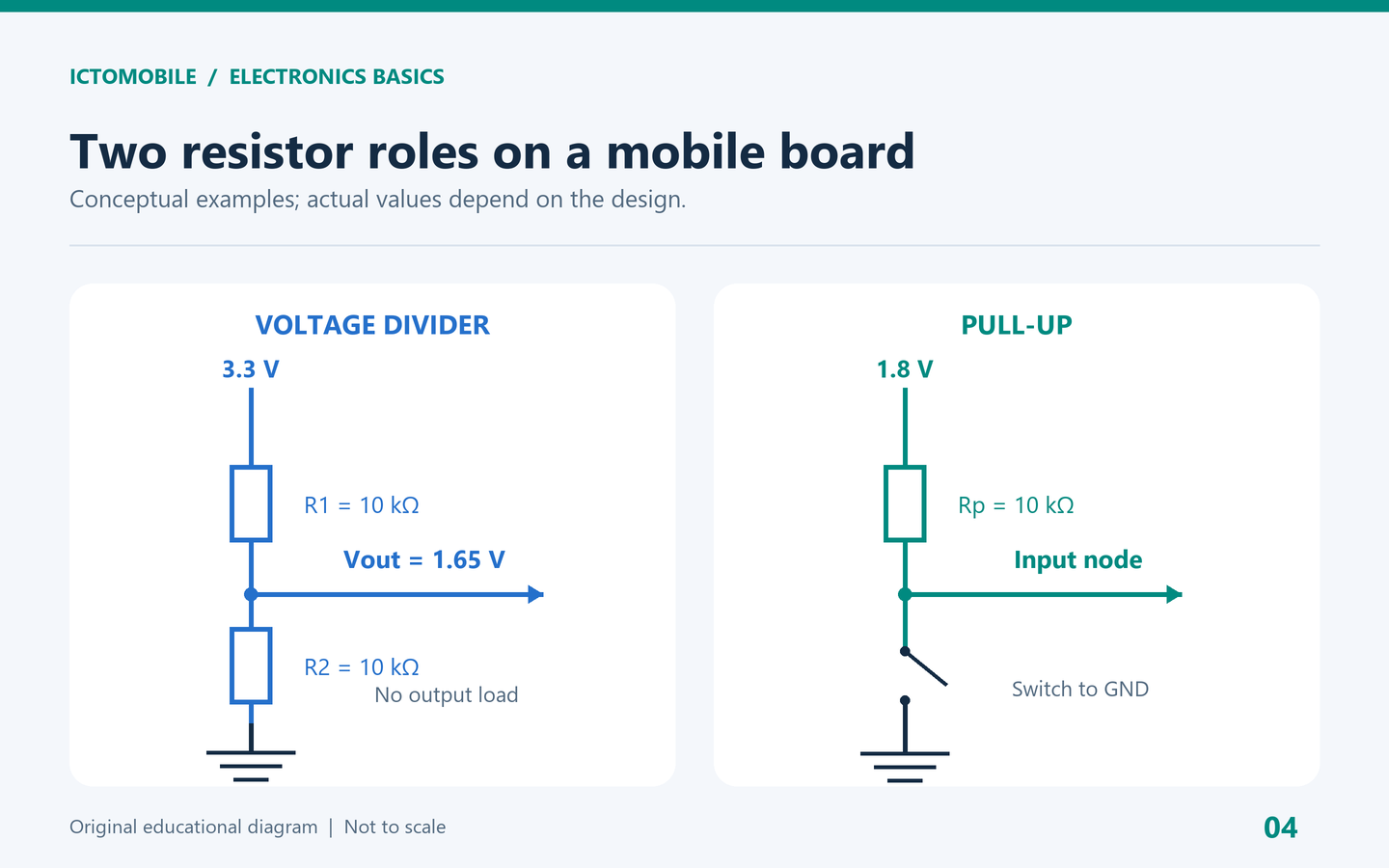

تصویر ۴: تقسیم ولتاژ و پول‌آپ، دو کاربرد متفاوت مقاومت در مدار هستند.

در اندازه‌گیری جریان، یک شنت کم‌اهم افت کوچکی ایجاد می‌کند. برای مثال فرضی، عبور دو آمپر از مقاومت ۰٫۰۱ اهم، افت ۲۰ میلی‌ولت و توان ۰٫۰۴ وات ایجاد می‌کند. مدار اندازه‌گیری از همین افت استفاده می‌کند؛ جایگزینی با مقدار دیگر می‌تواند تشخیص جریان را تغییر دهد. جزئیات در مرجع شنت ROHM و راهنمای اندازه‌گیری جریان TI آمده است.

آموزش تست مقاومت با مولتی‌متر

مقاومت را در حالت اهم اندازه بگیرید؛ تست دیود یا بوق اتصال، مقدار دقیق مقاومت را مشخص نمی‌کند. روش زیر برای قطعهٔ جداشده یا با یک پایهٔ آزاد مناسب‌تر است. راهنمای اندازه‌گیری مقاومت Fluke مبنای مراحل است.

• باتری، شارژر و منابع تغذیه را جدا کرده و نبود ولتاژ باقی‌مانده را بررسی کنید.
• خازن‌های شارژشده را با روش مناسب تخلیه کنید؛ اندازه‌گیری اهم روی مدار روشن انجام نمی‌شود.
• پراب مشکی را به COM و قرمز را به ورودی مناسب اندازه‌گیری مقاومت وصل کنید.
• حالت اهم را انتخاب کنید و دو پراب را به دو سر قطعه تماس دهید.
• مقدار و واحد نمایشگر را ثبت کنید و آن را با مقدار اسمی و تلرانس مقایسه کنید.

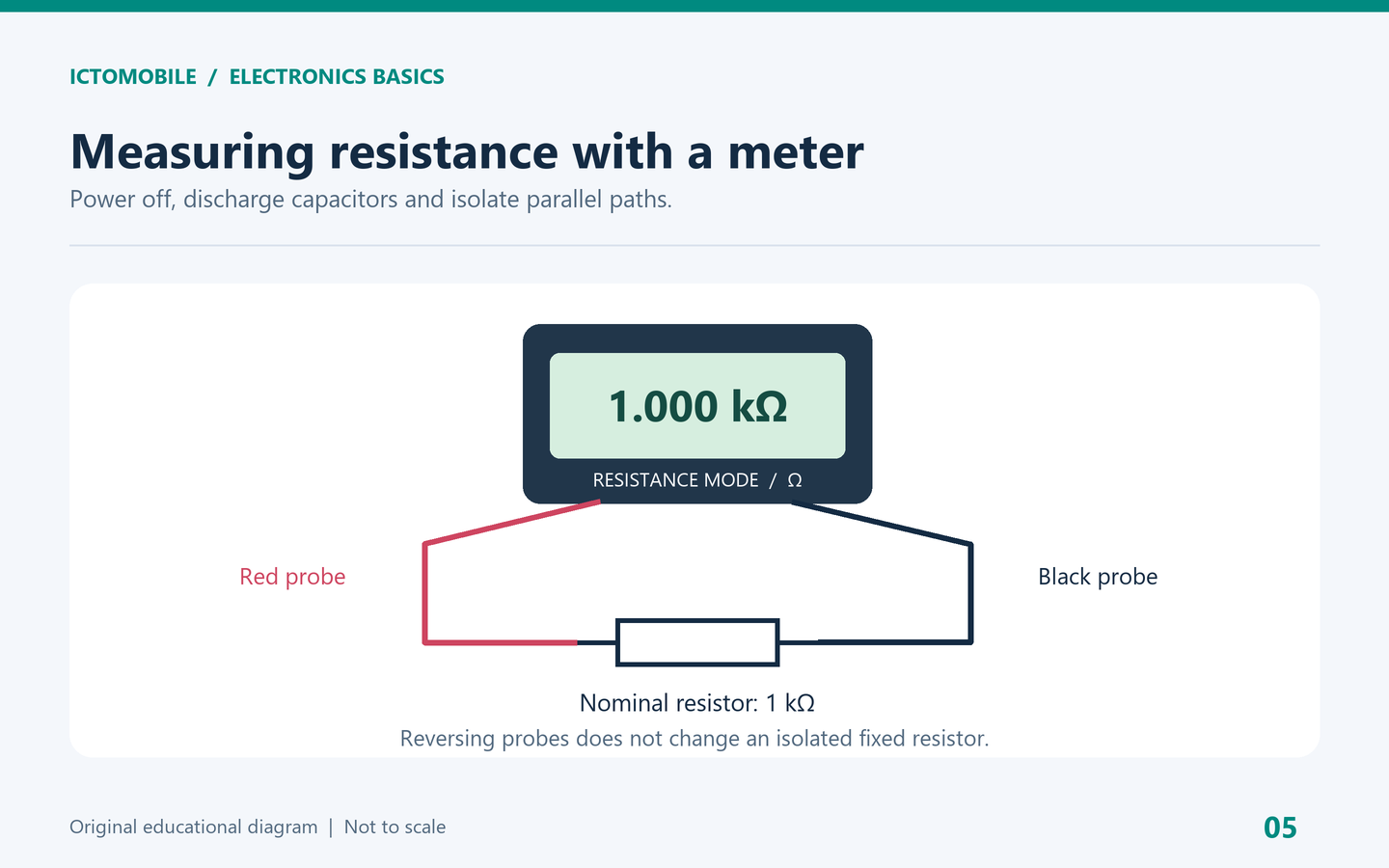

تصویر ۵: در مقاومت ثابتِ جداشده، جهت پراب‌ها مقدار اهمی را تغییر نمی‌دهد.

عدد OL می‌تواند نشان‌دهندهٔ قطعی، تماس نامناسب یا خارج بودن مقدار از محدودهٔ اندازه‌گیری باشد. برای مقاومت‌های کم‌اهم، مقاومت سیم و تماس پراب‌ها اهمیت زیادی دارد. اندازه‌گیری میلی‌اهمی دقیق ممکن است به روش چهار سیمه نیاز داشته باشد. برای مقادیر بالا نیز تماس انگشت با دو سر قطعه می‌تواند نتیجه را تغییر دهد؛ کیفیت تماس و محدودهٔ دستگاه را بررسی کنید.

عیب‌یابی مقاومت روی برد و انتخاب جایگزین

روی برد، مسیرهای موازی می‌توانند عدد اندازه‌گیری را کاهش دهند. تغییر عدد با جابه‌جایی پراب‌ها نیز ممکن است اثر قطعات نیمه‌رسانا باشد. بنابراین نتیجهٔ غیرمنتظره را فوراً به خرابی مقاومت نسبت ندهید. نقشه و راهنمای تعمیرکار آی‌سی‌توموبایل را بررسی کنید و در صورت نیاز، قطعه را از اثر مسیرهای دیگر جدا کنید. برای مقایسه با دیود، آموزش تست دیود را ببینید. برای هر اندازه‌گیری، مدل مولتی‌متر و وضعیت اتصال باتری را نیز ثبت کنید.

مقاومت می‌تواند دچار قطعی یا تغییر مقدار شود و ترک لحیم نیز اتصال را مختل کند. گرما، پالس اضافه‌بار و تنش مکانیکی از عوامل قابل‌بررسی هستند. تغییر رنگ نشانه‌ای مفید است، اما نبود آن سلامت را ثابت نمی‌کند. مرجع خرابی مقاومت چیپ در ROHM نمونه‌هایی از سازوکارهای خرابی را توضیح می‌دهد.

در جایگزینی، مقدار اهمی، تلرانس، توان، ولتاژ کاری، ضریب دمایی و ابعاد را با قطعهٔ اصلی تطبیق دهید. ویژگی‌های مخصوص شنت یا قطعات مقاوم به پالس نیز مهم‌اند. پیش از تعویض، علت خرابی و وضعیت بار را بررسی کنید. پس از نصب، نتیجهٔ اندازه‌گیری و عملکرد مسیر را ثبت کنید تا تعمیر فقط به تعویض ظاهری محدود نشود.

پرسش‌های رایج دربارهٔ مقاومت

آیا بوق مولتی‌متر یعنی مقاومت خراب است؟

خیر. بعضی مقاومت‌های کم‌اهم و اتصال‌های صفر اهمی سالم نیز بوق ایجاد می‌کنند. آستانهٔ بوق دستگاه‌ها متفاوت است؛ مقدار واقعی، واحد و نقش قطعه را بررسی کنید.

آیا مقاومت بزرگ‌تر همیشه بهتر است؟

خیر. افزایش مقدار اهمی می‌تواند جریان یا سطح منطقی را تغییر دهد. بزرگ‌تر بودن بدنه نیز به‌تنهایی سازگاری را تضمین نمی‌کند؛ انتخاب باید با مشخصات مدار هماهنگ باشد.

آیا مقاومت و دیود روش تست یکسانی دارند؟

خیر. مقاومت ثابت معمولاً در دو جهت مقدار مشابهی دارد؛ دیود رفتار جهت‌دار دارد و با حالت دیود بررسی می‌شود. انتخاب حالت درست، نخستین قدم تفسیر معتبر اندازه‌گیری است.

شناخت مقاومت وقتی کاربردی می‌شود که مقدار، وظیفه و شرایط کار آن را کنار هم ببینید. کدخوانی را با اندازه‌گیری تأیید کنید، اثر مدار اطراف را در نظر بگیرید و جایگزین را از روی مشخصات انتخاب کنید. این روش، عیب‌یابی برد موبایل را دقیق‌تر و قابل‌تکرار می‌کند.
