سلف چیست؟ آموزش انواع، کاربردها و تست سلف در تعمیر موبایل

سلف چیست و چه کاربردی دارد؟ سلف یا القاگر قطعه‌ای است که هنگام عبور جریان، انرژی را در میدان مغناطیسی ذخیره می‌کند. این قطعه در تبدیل ولتاژ، فیلتر کردن و مدارهای فرکانسی کاربرد دارد. روی برد موبایل، سلفی کوچک می‌تواند بخش اصلی یک مسیر تغذیه باشد؛ بااین‌حال، هر قطعهٔ دوپایهٔ کم‌مقاومت، سلف قدرت نیست. در این آموزش، عملکرد سلف، مشخصات مهم، روش تست و انتخاب جایگزین را با مثال‌های روشن بررسی می‌کنیم.

سلف چگونه کار می‌کند؟

عبور جریان از یک رسانا، میدان مغناطیسی ایجاد می‌کند. شکل سیم‌پیچ و جنس هسته تعیین می‌کنند قطعه چه مقدار اندوکتانس داشته باشد. اندوکتانس ویژگی‌ای است که تغییر جریان را به ولتاژ دو سر سلف مرتبط می‌کند. سلف در برابر تغییر جریان واکنش نشان می‌دهد؛ بنابراین عبارت «مخالفت با جریان» دقیق نیست. برای شناخت اصطلاحات، مرجع فنی سلف در Murata را ببینید.

در سلف ایدئال، جریان نمی‌تواند بدون ولتاژی نامحدود، ناگهان جهش کند. وقتی جریان افزایش می‌یابد، انرژی میدان بیشتر می‌شود؛ هنگام کاهش جریان، انرژی می‌تواند به مدار بازگردد. در قطعهٔ واقعی، بخشی از انرژی به علت تلفات سیم و هسته به گرما تبدیل می‌شود. سلف باتری نیست و نمی‌تواند مستقل از شرایط مدار، یک ولتاژ ثابت تحویل دهد.

ساختار مفهومی سلف با سیم پیچ و هسته و نماد مدار

تصویر ۱: سیم‌پیچ و هسته، دو بخش مهم بسیاری از سلف‌ها هستند؛ ساختار واقعی به نوع قطعه بستگی دارد.

آیا سلف قطب مثبت و منفی دارد؟

یک سلف سادهٔ دوپایه معمولاً قطب مثبت و منفی ندارد. بااین‌حال، علامت شروع سیم‌پیچ ممکن است برای جهت نصب، کوپلینگ یا کاهش نویز مهم باشد. در سلف‌های کوپل‌شده و ترانسفورماتورها، رابطهٔ جهت سیم‌پیچ‌ها اهمیت دارد. نبود قطبیت ساده، مجوز نادیده گرفتن نشانه‌های سازنده نیست. هنگام تعویض قطعهٔ اصلی، جهت نصب و اطلاعات دیتاشیت را نیز بررسی کنید.

واحد هانری و میکروهانری

اندوکتانس با حرف L و واحد هانری، با نماد H، بیان می‌شود. یک میلی‌هانری برابر هزار میکروهانری و یک میکروهانری برابر هزار نانوهانری است. بنابراین ۴٫۷ میکروهانری با ۴٫۷ میلی‌هانری تفاوت هزاربرابری دارد. در مدارهای مختلف، مقیاس مناسب متفاوت است؛ واحد را از روی حدس دربارهٔ اندازهٔ بدنه انتخاب نکنید. مقدار اندازه‌گیری و واحد نمایشگر باید هم‌زمان ثبت شوند.

در مدل خطی سلف، رابطهٔ ولتاژ و تغییر جریان چنین است: v = L × di/dt. این رابطه می‌گوید با اندوکتانس ثابت، ولتاژ بیشتر، شیب تغییر جریان بیشتری ایجاد می‌کند. علامت ولتاژ به جهت مرجع جریان و پایه‌ها وابسته است. در سلف واقعی باید افت مقاومتی و تغییر اندوکتانس با جریان را هم لحاظ کرد؛ فرمول ایدئال، همهٔ جزئیات قطعه را توصیف نمی‌کند.

تغییر جریان و ذخیرهٔ انرژی با مثال

فرض کنید در یک مثال ایدئال، دو ولت به مدت یک میکروثانیه روی سلف ده میکروهانری قرار بگیرد. تغییر جریان از رابطهٔ ΔI = V × Δt / L برابر ۰٫۲ آمپر است. این عدد تغییر جریان است، نه الزاماً جریان نهایی؛ باید جریان اولیه را نیز بدانیم. مثال فقط برای فهم شیب جریان است و نقشهٔ اتصال مستقیم سلف به باتری محسوب نمی‌شود.

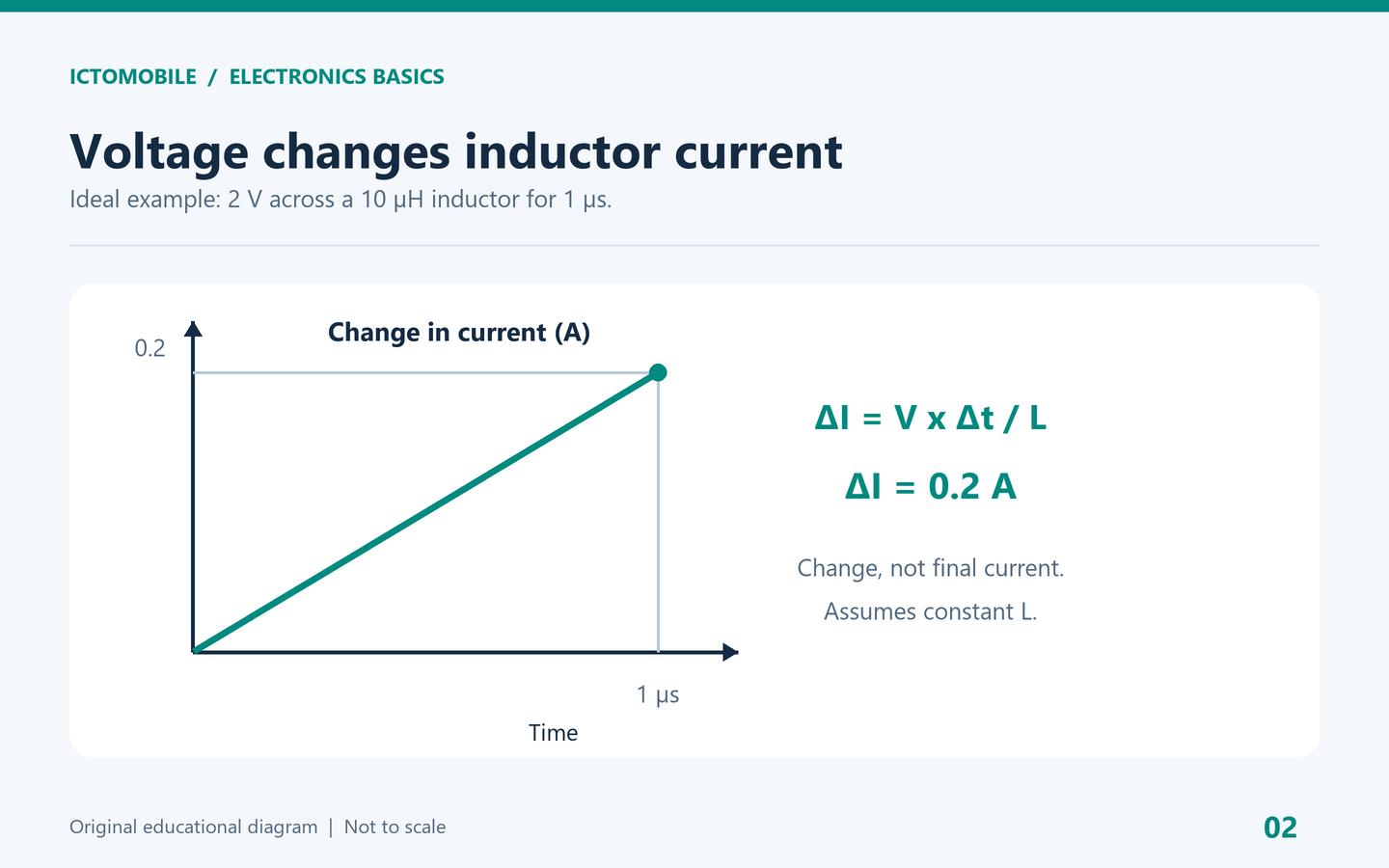

نمودار افزایش جریان سلف ده میکروهانری با ولتاژ دو ولت و تغییر جریان دو دهم آمپر

تصویر ۲: در مدل ایدئال و با ولتاژ ثابت، جریان سلف با شیبی مشخص تغییر می‌کند.

انرژی ذخیره‌شده در یک سلف خطی از E = ½ × L × I² به دست می‌آید. برای سلف ده میکروهانری و جریان دو آمپر، انرژی بیست میکروژول است. دو برابر شدن جریان، در همین مدل، انرژی را چهار برابر می‌کند. نزدیک اشباع، ثابت فرض کردن L معتبر نیست. یادداشت کاربردی سلف Murata مبانی انرژی و کاربردهای مدار را توضیح می‌دهد.

انواع سلف و تفاوت کاربرد آن‌ها

سلف‌ها از نظر ساخت می‌توانند سیم‌پیچی، چندلایه یا فیلمی باشند. از نظر کاربرد، سلف قدرت، سلف فرکانس بالا و چوک از دسته‌های مهم‌اند. SMD به نصب روی سطح برد اشاره می‌کند و به‌تنهایی نوع عملکرد را مشخص نمی‌کند. معرفی فناوری‌های سلف Murata تفاوت این خانواده‌ها را شرح می‌دهد. دو قطعهٔ هم‌اندازه ممکن است برای شرایط کاملاً متفاوت ساخته شده باشند.

سلف قدرت برای مدیریت انرژی و جریان در مدار تغذیه انتخاب می‌شود. در سلف فرکانسی، رفتار در فرکانس کاربرد و تلفات اهمیت ویژه دارد. هستهٔ هوا، فریت و مواد مرکب نیز رفتار یکسانی ندارند. نام جنس هسته، به‌تنهایی برتری یک قطعه را اثبات نمی‌کند؛ انتخاب درست به جریان، فرکانس، فضای برد و محدودیت دما وابسته است.

سلف شیلددار چه مزیتی دارد؟

شیلد مغناطیسی می‌تواند میدان نشتی و تداخل با قطعات اطراف را کاهش دهد. این موضوع در بردهای فشرده مهم است، اما شیلددار بودن به معنی حذف کامل میدان نیست. شکل بدنه نیز همیشه نوع شیلد را نشان نمی‌دهد. توضیح سلف‌های شیلددار Coilcraft کاربرد این ساختار را معرفی می‌کند. هنگام جایگزینی، ساختار اصلی و محدودیت نویز را حفظ کنید.

تفاوت سلف و فریت‌بید

فریت‌بید معمولاً برای کاهش نویز در یک محدودهٔ فرکانسی انتخاب می‌شود. در فرکانس‌های بالا، بخش مقاومتی امپدانس آن می‌تواند انرژی نویز را تلف کند. سلف قدرت، برای ذخیره و انتقال انرژی در شرایط مشخص طراحی می‌شود. مقاومت مستقیم پایین در هر دو، به معنی یکسان بودن عملکرد نیست. آموزش فریت‌بید Murata این تفاوت را توضیح می‌دهد.

برای نمونه، عبارت صد اهم در صد مگاهرتز روی مشخصات یک فریت‌بید، مقاومت مستقیم صد اهمی نیست؛ امپدانس در فرکانس تعیین‌شده است. مولتی‌متر ممکن است مقاومت مستقیم بسیار کمتری نشان دهد. جایگزین کردن آن با سلفی دارای عدد ظاهراً مشابه، نتیجهٔ قابل‌اعتمادی ندارد. منحنی امپدانس، جریان مجاز و رفتار تحت جریان مستقیم را از دیتاشیت همان خانواده بخوانید.

کاربرد سلف در تغذیهٔ برد موبایل

در مبدل کاهنده یا Buck، کلیدهای الکترونیکی ولتاژ پالسی ایجاد می‌کنند و سلف همراه خازن خروجی، جریان و ولتاژ خروجی را شکل می‌دهد. جریان سلف در بخش‌هایی از چرخه افزایش و کاهش می‌یابد. کنترلر با بازخورد، رفتار مدار را تنظیم می‌کند؛ سلف به‌تنهایی رگولاتور نیست. راهنمای محاسبهٔ مدار Buck در TI ارتباط مقدار سلف و ریپل جریان را بیان می‌کند.

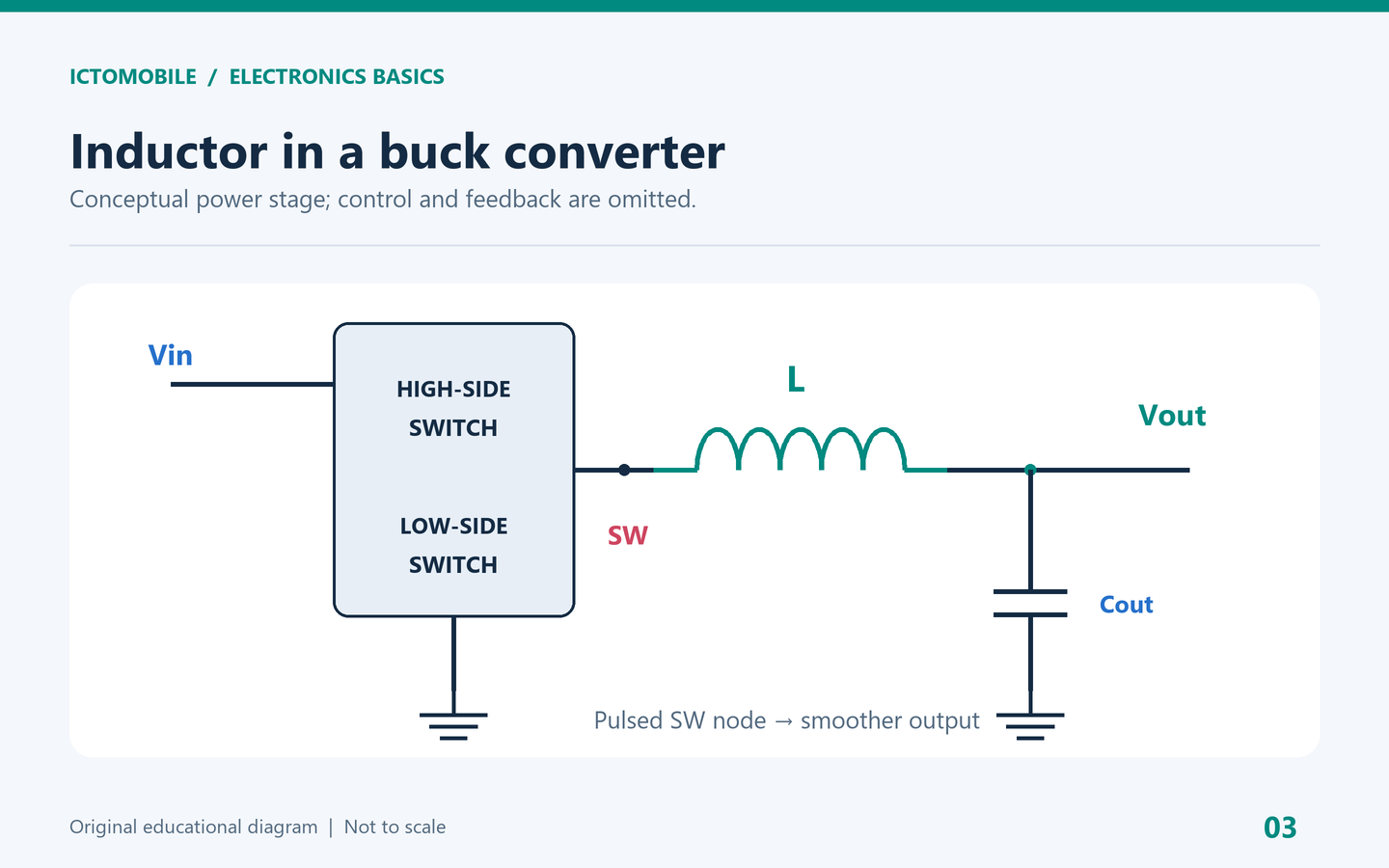

نقشه مفهومی مبدل کاهنده با گره سوئیچ سلف و خازن خروجی

تصویر ۳: سلف بین گره سوئیچ و خروجی قرار دارد؛ این نقشهٔ مفهومی برای تشخیص ساختار است.

در مبدل افزاینده یا Boost، نحوهٔ قرارگیری سلف و کلید متفاوت است و خروجی می‌تواند از ورودی بیشتر باشد. وجود سلف کنار آی‌سی، به‌تنهایی نوع مبدل یا مقدار ولتاژ را ثابت نمی‌کند. مسیر را در شماتیک دنبال کنید و نام پایه‌های آی‌سی را بخوانید. کنار هم دیدن سلف، خازن و کنترلر، سرنخ مفیدتری از ظاهر یک قطعه است.

در عیب‌یابی تغذیه، دو سر سلف الزاماً ولتاژ یکسانی از نظر شکل موج ندارند. یک سر ممکن است گره سوئیچ با پالس سریع باشد و سر دیگر خروجی نسبتاً صاف. عدد مولتی‌متر روی گره سوئیچ، تصویر کامل شکل موج را نشان نمی‌دهد. برای تفسیر اندازه‌گیری، نقطهٔ آزمون، مرجع زمین و حالت کار مدار باید مشخص باشند.

مشخصات مهم سلف در دیتاشیت

مقدار اسمی اندوکتانس تنها یکی از مشخصات است. تلرانس، مقاومت مستقیم یا DCR، جریان اشباع، جریان حرارتی و دمای مجاز نیز مهم‌اند. مقدار L معمولاً تحت فرکانس و شرایط آزمون مشخص اعلام می‌شود. راهنمای انتخاب سلف برای مبدل Coilcraft تعریف این پارامترها را توضیح می‌دهد. هنگام مقایسه، شرایط اندازه‌گیری دو قطعه را یکسان فرض نکنید.

جریان اشباع یا Isat با درصد افت اندوکتانس تعریف می‌شود؛ مثلاً افت ده یا سی درصد. جریان حرارتی یا Irms به افزایش دما در شرایط آزمون مربوط است. این دو عدد قابل‌جایگزینی نیستند و معیار سازندگان می‌تواند متفاوت باشد. قطعه‌ای با عدد جریان بزرگ‌تر، الزاماً برای مدار بهتر نیست؛ درصد افت، منحنی‌ها و محدودیت حرارتی باید بررسی شوند.

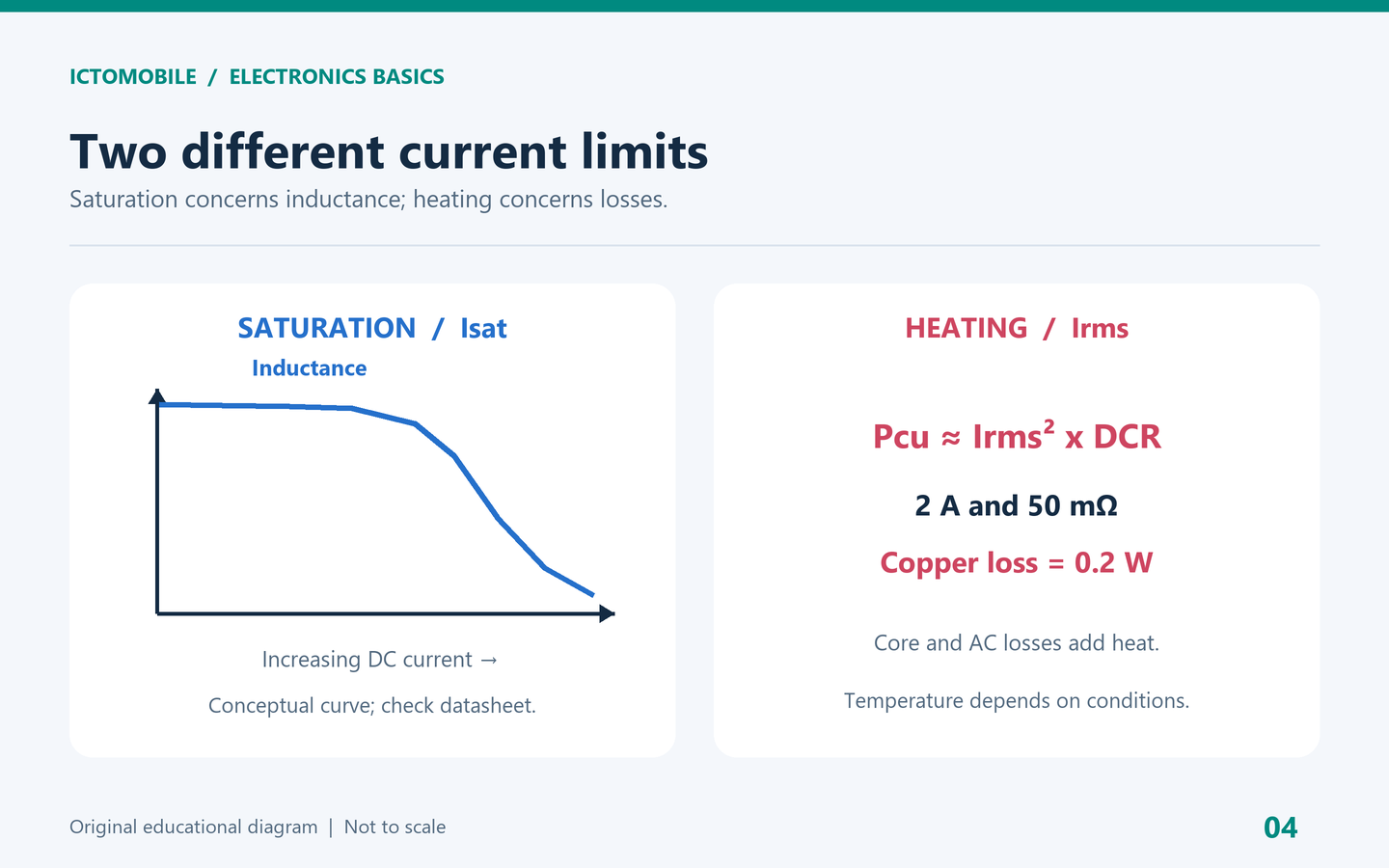

مقایسه مفهومی اندوکتانس و جریان اشباع و توضیح مقاومت مستقیم سلف

تصویر ۴: کاهش اندوکتانس با افزایش جریان و گرم شدن سیم‌پیچ، دو محدودیت متفاوت‌اند.

مقاومت مستقیم سیم‌پیچ باعث تلفات می‌شود. در مثال فرضی، جریان مؤثر دو آمپر و DCR برابر پنجاه میلی‌اهم، تلفات مسی ۰٫۲ وات ایجاد می‌کند. تلفات هسته و اثرات جریان متناوب نیز وجود دارند؛ این محاسبه کل گرما نیست. مقدمهٔ مشخصات سلف Coilcraft وابستگی عملکرد به جریان، دما و فرکانس را شرح می‌دهد.

فرکانس تشدید ذاتی یا SRF نیز محدودیت مهمی است. ظرفیت‌های ناخواسته همراه اندوکتانس، رفتار قطعه را نزدیک تشدید تغییر می‌دهند. برای کاربرد فرکانسی، ضریب کیفیت Q و نمودار امپدانس اهمیت دارند. از روی مقاومت مستقیم نمی‌توان این ویژگی‌ها را تعیین کرد؛ همان عدد کم‌اهمی که مولتی‌متر نمایش می‌دهد، اطلاعات محدودی دربارهٔ عملکرد فرکانسی دارد.

خواندن نوشته و شناسایی سلف SMD

بعضی سلف‌ها کد اندوکتانس دارند و بعضی قطعات کوچک بدون نوشته‌اند. در یک نمونهٔ مشخص از Würth، کد 4R7 به اندوکتانس ۴٫۷ میکروهانری اشاره می‌کند؛ این یک قرارداد قابل‌تعمیم به تمام قطعات نیست. دیتاشیت نمونهٔ 7447797470 هم کد و هم شرایط آزمون را نشان می‌دهد. مشابهت کد با مقاومت، می‌تواند موجب اشتباه شود.

در شماتیک، حرف L معمولاً برای سلف استفاده می‌شود، اما روش نام‌گذاری بردها یکسان نیست. شناسهٔ قطعه، مسیر اتصال و فهرست قطعات را کنار هم بررسی کنید. اندازهٔ بدنه یا محل نصب نمی‌تواند جای اطلاعات فنی را بگیرد. برای مقایسهٔ قطعات ظاهراً مشابه، آموزش مقاومت در تعمیر موبایل نیز مفید است.

آموزش تست سلف با مولتی‌متر

مولتی‌متر معمولی در حالت اهم، مقاومت مستقیم مسیر را بررسی می‌کند؛ این آزمون اندوکتانس را اندازه نمی‌گیرد. سلف سالم کم‌مقاومت ممکن است بوق بزند، بنابراین بوق دو سر سلف به‌تنهایی نشانهٔ اتصال کوتاه نیست. مراحل اولیه را بر اساس راهنمای اندازه‌گیری مقاومت Fluke انجام دهید و نتیجه را در چارچوب وظیفهٔ قطعه تفسیر کنید.

  • باتری، شارژر و منابع تغذیه را جدا کنید و نبود ولتاژ باقی‌مانده را بررسی کنید.
  • خازن‌های شارژشده را با روش مناسب تخلیه کنید؛ حالت اهم برای مدار روشن نیست.
  • پراب مشکی را به COM و قرمز را به ورودی مناسب اندازه‌گیری وصل کنید.
  • مقاومت تماس پراب‌ها را بررسی کرده و سپس دو سر سلف را اندازه بگیرید.
  • عدد، واحد و وضعیت قطعه روی برد یا خارج برد را ثبت کنید.

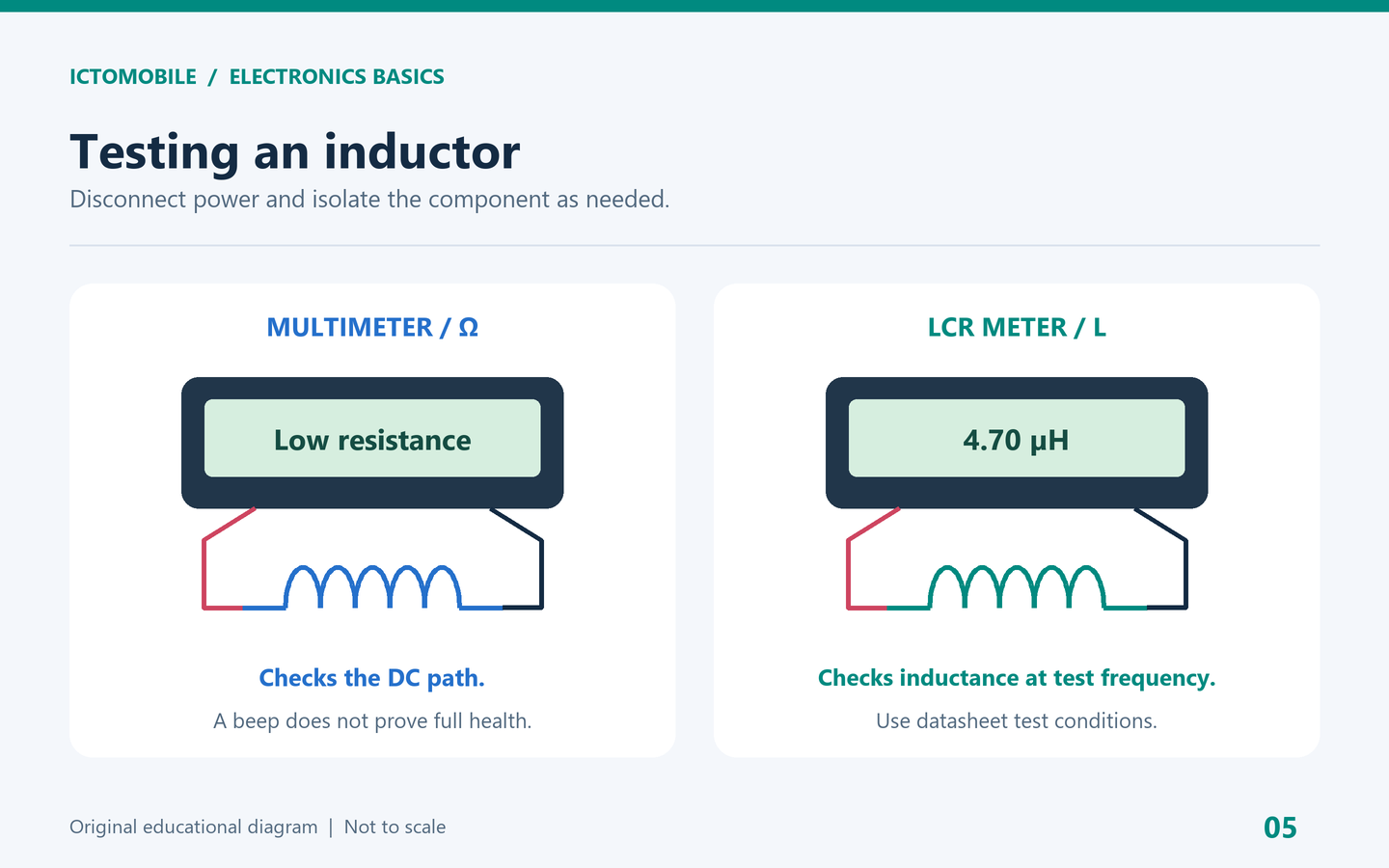

تست مقاومت مستقیم سلف با مولتی متر و اندازه گیری اندوکتانس با دستگاه LCR

تصویر ۵: تست اهم و تست اندوکتانس، دو پرسش متفاوت دربارهٔ قطعه را پاسخ می‌دهند.

نمایش OL می‌تواند از قطعی سیم‌پیچ، تماس نامناسب یا محدودهٔ نامناسب دستگاه باشد. روی برد، مسیر موازی ممکن است حتی با سلف قطع‌شده، عددی نشان دهد. برای نتیجهٔ معتبر، اثر مدار اطراف را جدا کنید. مقاومت پراب‌ها و لحیم نیز در مقادیر کم‌اهم مهم است؛ مقایسه با برد سالم باید با دستگاه و شرایط مشابه انجام شود.

اندازه‌گیری بین دو سر سلف با اندازه‌گیری هر سر نسبت به زمین متفاوت است. بوق دو سر ممکن است طبیعی باشد، اما مقاومت مسیر خروجی به زمین باید با نقشه و شرایط همان برد تفسیر شود. اتصال بین چند دور سیم‌پیچ ممکن است با تست اهم آشکار نشود. نتیجهٔ نامطمئن را با اندازه‌گیری اندوکتانس یا بررسی عملکرد مدار پیگیری کنید؛ فقط سالم بودن ظاهری و بوق، برای تصمیم تعویض کافی نیست.

تست اندوکتانس با LCR متر

برای اندازه‌گیری L، دستگاه مناسب و فرکانس آزمون مشخص لازم است. قطعه را طبق روش دستگاه از اثر مدار جدا کنید و جبران اثر فیکسچر را انجام دهید. نتیجه را با شرایط دیتاشیت مقایسه کنید. مرجع آزمون سلف در فرکانس کاربرد Coilcraft علت وابستگی نتیجه به فرکانس و روش اندازه‌گیری را توضیح می‌دهد.

عیب‌یابی و انتخاب سلف جایگزین

نشانه‌هایی مانند ترک بدنه، لحیم آسیب‌دیده، قطعی مسیر یا گرمای غیرعادی، نیازمند بررسی‌اند؛ هیچ‌کدام به‌تنهایی علت نهایی خرابی را ثابت نمی‌کنند. اتصال کوتاه در بار خروجی می‌تواند جریان زیادی از سلف عبور دهد. پیش از تعویض، وضعیت بار، کنترلر و اتصالات را بررسی کنید. دنبال کردن مسیر در راهنمای تعمیرکار آی‌سی‌توموبایل به نظم عیب‌یابی کمک می‌کند.

برای جایگزینی، مقدار L، تلرانس، DCR، جریان اشباع، جریان حرارتی، ابعاد و ساختار شیلد را تطبیق دهید. محدودهٔ فرکانس و دما نیز باید مناسب باشد. اتصال سیمی، جایگزین عمومی سلف قدرت نیست؛ ممکن است رفتار مبدل و ریپل را تغییر دهد. پس از نصب، ولتاژ خروجی، مصرف جریان و دمای قطعه را در شرایط تعریف‌شده بررسی کنید.

پرسش‌های رایج دربارهٔ سلف

آیا بوق سلف یعنی قطعه خراب است؟

خیر. مقاومت مستقیم پایین در بسیاری از سلف‌ها طبیعی است. بوق فقط عبور جریان آزمون را نشان می‌دهد و سلامت اندوکتانس، هسته یا عملکرد زیر بار را تضمین نمی‌کند.

آیا سلف بزرگ‌تر همیشه بهتر است؟

خیر. اندازه و مقدار بالاتر به‌تنهایی سازگاری را ثابت نمی‌کنند. تغییر اندوکتانس یا ساختار می‌تواند رفتار تغذیه را تغییر دهد؛ مشخصات اصلی و شرایط مدار معیار انتخاب‌اند.

سلف، مقاومت و دیود چگونه تفاوت دارند؟

سلف انرژی مغناطیسی ذخیره می‌کند، مقاومت انرژی را به گرما تبدیل می‌کند و دیود رفتار جهت‌دار دارد. برای مقایسهٔ روش آزمون، آموزش تست دیود را بخوانید. حالت درست دستگاه، نخستین قدم تشخیص معتبر است.

شناخت سلف وقتی کاربردی می‌شود که اندوکتانس، مقاومت مستقیم و وظیفهٔ مدار را کنار هم ببینید. با شناسایی دقیق، آزمون مناسب و انتخاب جایگزین سازگار، می‌توان از تعویض‌های حدسی فاصله گرفت و نتیجهٔ تعمیر برد موبایل را قابل‌بررسی کرد.
