دیود چیست و چه کاربردی دارد؟ دیود قطعهای نیمهرسانا است که عبور جریان را در یک جهت آسانتر میکند. همین ویژگی ساده، پایهٔ یکسوسازی، حفاظت مدار و پردازش سیگنال است. برای تعمیرکار موبایل، شناخت دیود فقط حفظ کردن یک نماد نیست؛ باید بداند قطعه در کدام مسیر قرار دارد، چه وظیفهای انجام میدهد و نتیجهٔ اندازهگیری آن چگونه تفسیر میشود. این آموزش از ساختمان دیود شروع میکند و تا انتخاب جایگزین و عیبیابی عملی پیش میرود.
دیود چگونه کار میکند؟
دیود معمولی از اتصال دو ناحیهٔ نیمهرسانای نوع P و N تشکیل میشود. در مرز این نواحی، بخشی به نام لایهٔ تهی به وجود میآید که مانند یک مانع داخلی عمل میکند. اعمال ولتاژ مناسب میتواند این مانع را کاهش دهد و عبور جریان را افزایش دهد. با برعکس شدن جهت ولتاژ، لایهٔ تهی گسترش مییابد و عبور جریان بسیار محدود میشود. این توضیح برای دیود پیوندی است؛ شاتکی ساختار متفاوتی دارد. برای مطالعهٔ ساختمان پیوند، آموزش پیوند نیمهرسانا در ROHM را ببینید.
تشبیه دیود به شیر یکطرفه مفید است، اما نباید آن را قطعهای کاملاً ایدئال تصور کرد. دیود واقعی افت ولتاژ، نشتی، ظرفیت خازنی و محدودیت حرارتی دارد. همچنین جهت جریان قراردادی با حرکت الکترونها یکسان نیست. در تحلیل معمول مدار، جریان قراردادی دیود از آند به کاتد در نظر گرفته میشود؛ همین قرارداد را در نقشه و هنگام توضیح مسیر تغذیه دنبال کنید.
شناسایی آند، کاتد و علامت دیود
دو پایهٔ دیود آند و کاتد نام دارند و معمولاً با A و K مشخص میشوند. خط عمودی در نماد دیود، سمت کاتد را نشان میدهد. روی بسیاری از دیودهای محوری، حلقه یا نوار بدنه نیز علامت کاتد است. بااینحال، برای قطعات ریز نصب سطحی نباید فقط به ظاهر اعتماد کرد. جهت چاپ، کد بدنه و آرایش پایههای قطعات چندپایه را با دیتاشیت همان شماره تطبیق دهید.
تصویر ۱: نوار بدنه و خط نماد، سمت کاتد را مشخص میکنند.
در برد موبایل، نوشتهٔ کنار قطعه سرنخ اولیه است و شناسایی قطعی محسوب نمیشود. ابتدا محل قطعه را در شماتیک یا نمای برد پیدا کنید، سپس شمارهٔ فنی و شبکهٔ اتصال آن را بررسی کنید. اگر اطلاعات در دسترس نیست، جهت نصب را پیش از برداشتن قطعه ثبت کنید. این کار احتمال نصب برعکس و ایجاد خرابی تازه را کاهش میدهد.
بایاس مستقیم و معکوس چه تفاوتی دارند؟
در بایاس مستقیم، آند نسبت به کاتد مثبتتر است و با افزایش ولتاژ، جریان بهتدریج و سپس بهشدت افزایش پیدا میکند. عدد مشهور ۰٫۷ ولت برای دیود سیلیکونی فقط یک تقریب آموزشی است؛ مقدار واقعی به جریان، دما و مدل بستگی دارد. دیود یک کلید با آستانهٔ دقیق و ثابت نیست. بنابراین مشاهدهٔ عددی متفاوت در مولتیمتر، بهتنهایی دلیل خرابی نیست.
در بایاس معکوس، جریان نشتی کوچکی وجود دارد. اگر ولتاژ از محدودهٔ مجاز عبور کند، شکست معکوس رخ میدهد و جریان میتواند زیاد شود. دیود معمولی برای کار دلخواه در این ناحیه انتخاب نمیشود، ولی زنر و TVS برای رفتار کنترلشده در شرایط مشخص طراحی شدهاند. در هر حالت باید جریان و توان محدود بماند. مرجع عملکرد دیود در ROHM این مفاهیم را توضیح میدهد.

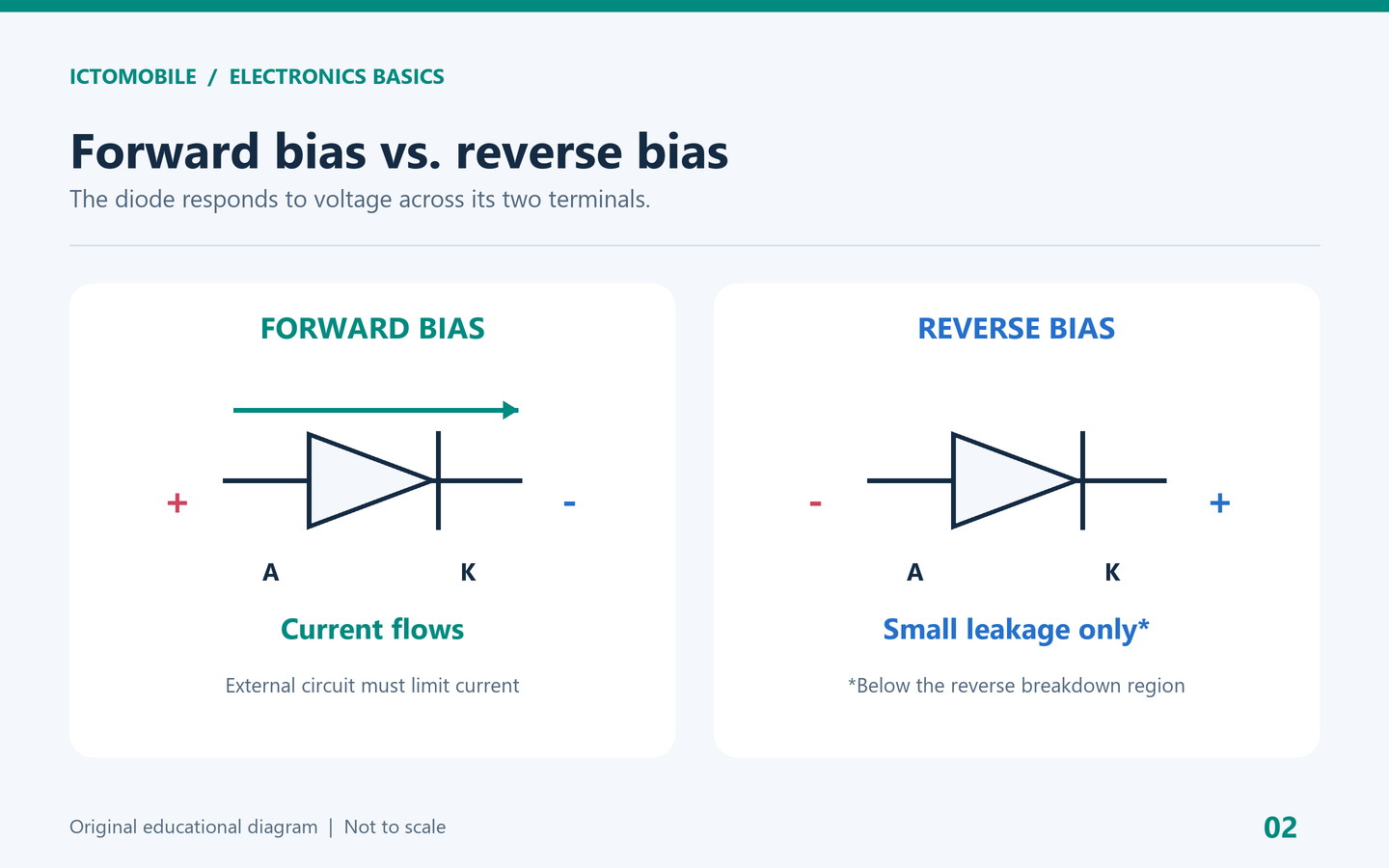

تصویر ۲: جهت ولتاژ تعیین میکند دیود چگونه جریان را عبور دهد.
انواع دیود و کاربرد هرکدام
دیود یکسوساز و دیود سوئیچینگ
دیود یکسوساز برای تبدیل جریان متناوب به جریان یکجهته استفاده میشود. در پل دیودی، چهار دیود مسیر جریان دو نیمسیکل را طوری هدایت میکنند که قطب خروجی ثابت بماند. خروجی پل هنوز ضربانی است و برای صاف شدن به فیلتر نیاز دارد. دیود سوئیچینگ برای تغییر وضعیت سریع در مسیرهای سیگنال مناسب است. یکسان بودن شکل این دو خانواده، به معنی قابلجایگزین بودن آنها نیست. مرجع یکسوساز و مرجع سوئیچینگ تفاوت کاربردها را نشان میدهند.
دیود شاتکی
شاتکی معمولاً افت ولتاژ مستقیم کمتری از دیود سیلیکونی پیوندی دارد و برای کاهش تلفات در برخی مدارهای تغذیه مناسب است. اتصال داخلی آن فلز به نیمهرسانا است. سرعت بالا مزیت مهمی است، اما نشتی معکوس و محدودهٔ ولتاژ مجاز نیز اهمیت دارند. افت کمتر همیشه بهترین انتخاب نیست؛ در یک مدار حساس، نشتی یا ظرفیت قطعه میتواند تعیینکننده باشد. ویژگیهای شاتکی در ROHM را با شرایط مدار مقایسه کنید.
دیود زنر، TVS و LED
زنر برای ایجاد ولتاژ مرجع یا محدود کردن ولتاژ در بایاس معکوس به کار میرود و به محدودسازی جریان نیاز دارد. TVS برای مهار اضافهولتاژ گذرا و حفاظت طراحی میشود. این دو قطعه با وجود شباهت، الزاماً جایگزین هم نیستند. LED نیز دیودی نورده است که باید جریان آن با مقاومت مناسب یا درایور کنترل شود؛ اتصال مستقیم به منبع ولتاژ میتواند آن را خراب کند. توضیح تکمیلی در مرجع زنر و مرجع TVS آمده است.

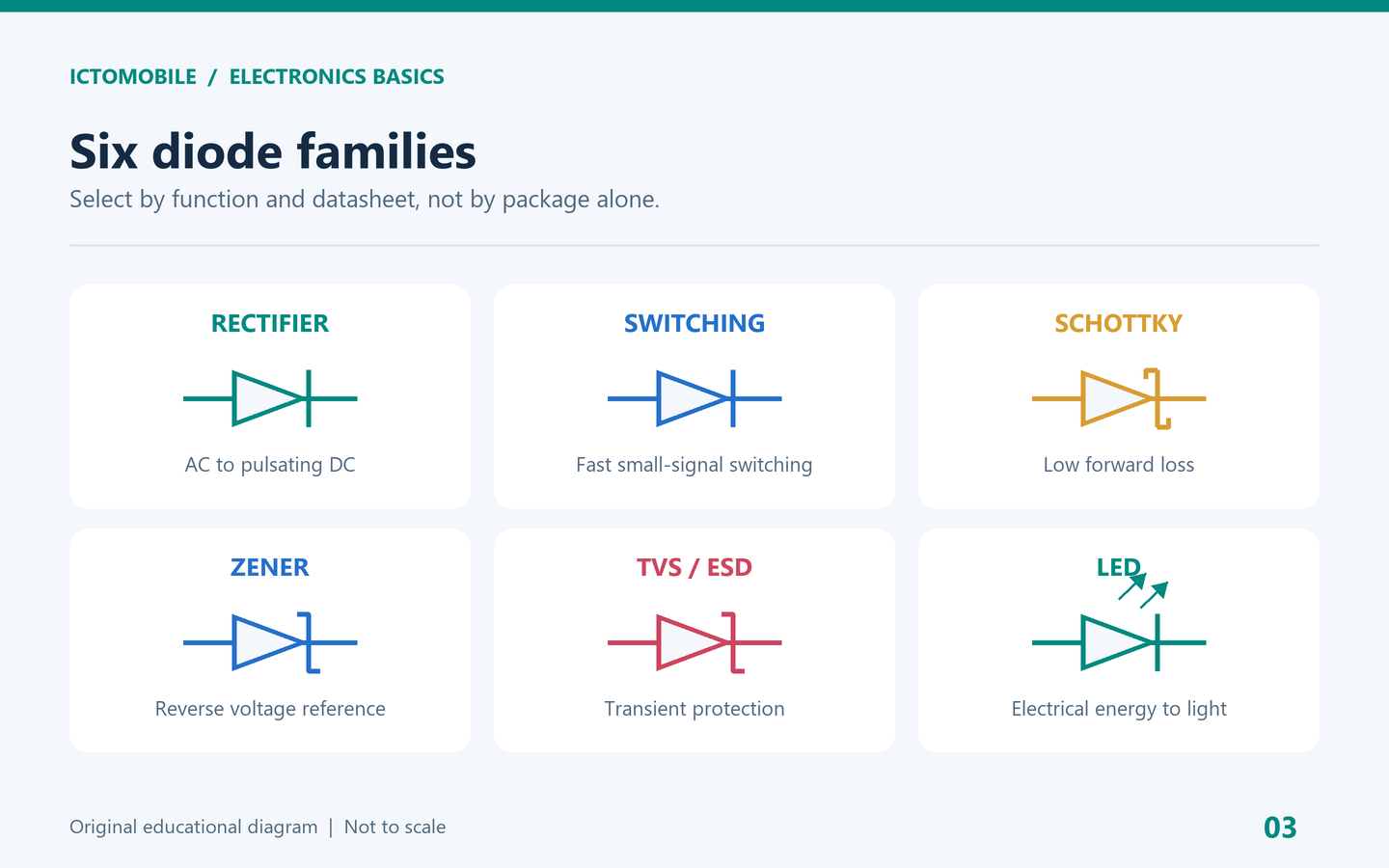

تصویر ۳: شش خانوادهٔ دیود با وظایف متفاوت در مدارهای الکترونیکی.
دیود چه نقشی در برد موبایل دارد؟
در گوشی، برخی دیودها و آرایههای حفاظتی نزدیک درگاهها قرار میگیرند تا اثر تخلیهٔ الکترواستاتیکی و پالسهای ناخواسته را کاهش دهند. بعضی دیودها نیز در مسیرهای تغذیه یا مدارهای جانبی دیده میشوند. محل و نوع استفاده بین مدلها متفاوت است؛ نمیتوان گفت هر قطعهٔ کنار سوکت شارژ، دیود شارژ است. برای تعیین وظیفه، مسیر اتصال به زمین، تغذیه و خطوط داده را در نقشه دنبال کنید.
همهٔ مسیرهای توان گوشی از دیود مجزا استفاده نمیکنند. بسیاری از مدارها عملکرد مشابه را با ترانزیستورها و آیسیهای مدیریت توان انجام میدهند. همچنین یک بستهٔ کوچک ممکن است چند دیود حفاظتی داشته باشد. برای آشنایی با بررسی مسیرها میتوانید راهنمای تعمیرکار آیسیتوموبایل و فهرست بردها را مرور کنید؛ نتیجهٔ نهایی را با اطلاعات همان مدل بسنجید.
آموزش تست دیود با مولتیمتر
برای بررسی اولیه، حالت تست دیود معمولاً مناسبتر از اندازهگیری مقاومت است. این حالت، افت ولتاژ قطعه را در جریان آزمایش دستگاه نمایش میدهد و عدد آن واحد اهم ندارد. روش زیر برای یک دیود معمولیِ جداشده از مدار یا با یک پایهٔ آزاد مناسب است. راهنمای تست دیود Fluke مبنای این مراحل است.
- تغذیه را قطع کنید؛ باتری و شارژر را جدا کرده و نبود ولتاژ باقیمانده را بررسی کنید.
- خازنهای شارژشده را با روش مناسب تخلیه کنید؛ تست دیود روی مدار روشن انجام نمیشود.
- پراب قرمز را به ورودی اندازهگیری و پراب مشکی را به COM وصل کنید.
- حالت دیود را انتخاب کرده، پراب قرمز را روی آند و مشکی را روی کاتد بگذارید.
- عدد نمایشگر را ثبت کنید، سپس جای پرابها را عوض کرده و نتیجهٔ دوم را بنویسید.

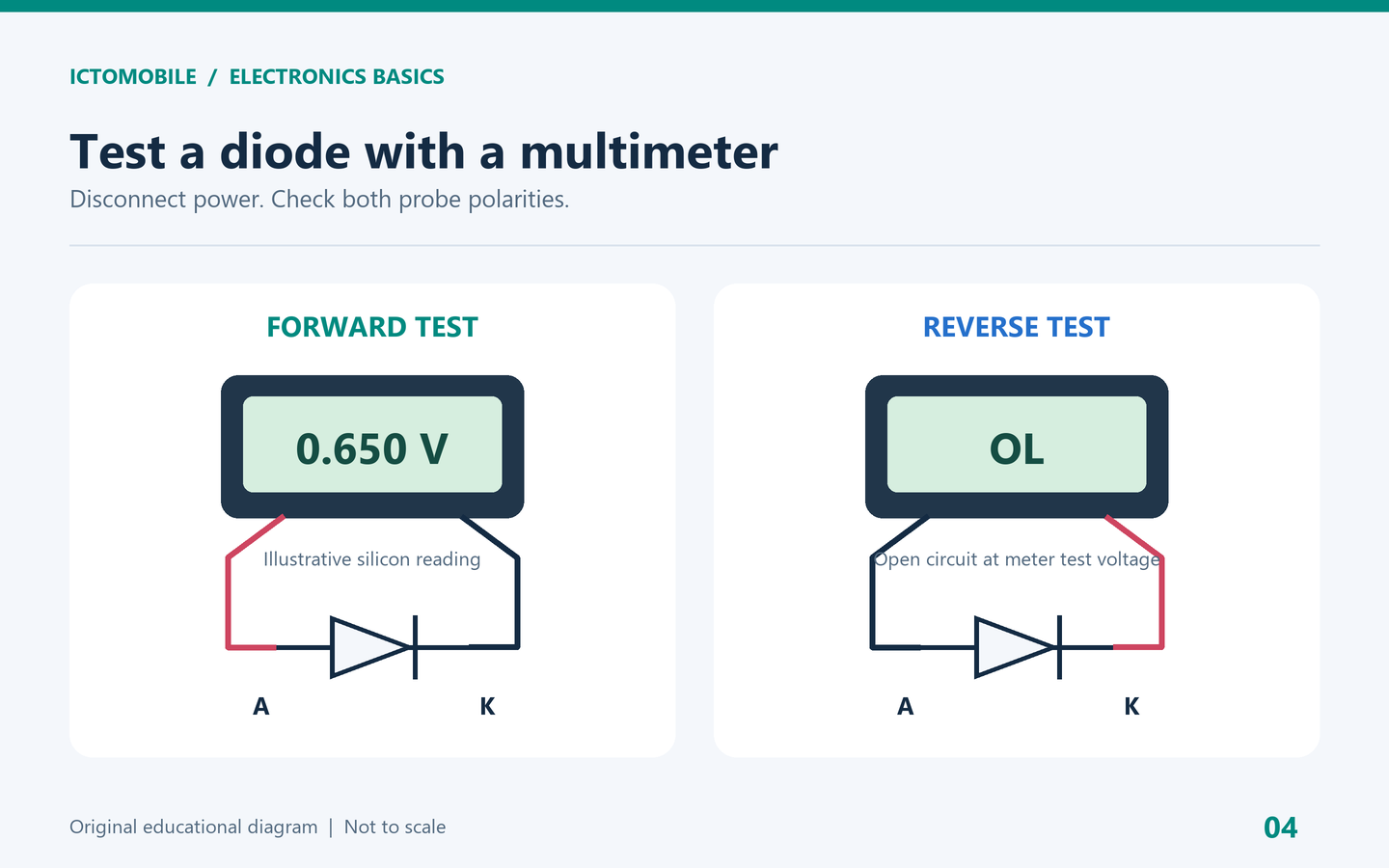

تصویر ۴: عدد ۰٫۶۵۰ صرفاً نمونه است؛ مقدار مناسب به قطعه بستگی دارد.
تفسیر نتیجهٔ تست
یک دیود سیلیکونی معمولی سالم، غالباً در جهت مستقیم افتی حدود ۰٫۵ تا ۰٫۸ ولت و در جهت معکوس OL نشان میدهد. مقدار نزدیک صفر در هر دو جهت میتواند نشانهٔ اتصال کوتاه باشد. نمایش OL در هر دو جهت، برای دیودی که مولتیمتر توان روشن کردنش را دارد، احتمال قطعی را مطرح میکند. کثیفی پایهها، تماس نامناسب و محدودیت ولتاژ دستگاه را نیز بررسی کنید.
این الگو برای همهٔ قطعات یکسان نیست. LED با افت بالا ممکن است با بعضی مولتیمترها روشن نشود. TVS دوطرفه نیز ممکن است در هر دو جهت OL نشان دهد. تست سادهٔ دیود، ولتاژ شکست زنر یا توان تحمل پالس TVS را تأیید نمیکند. برای بررسی کاملتر باید از شرایط آزمون دیتاشیت و تجهیزات مناسب استفاده کرد؛ دو عدد نمایشگر تمام رفتار قطعه را توصیف نمیکنند.
چرا تست دیود روی برد گمراهکننده میشود؟
وقتی قطعه روی برد است، مولتیمتر فقط همان دیود را نمیبیند. مقاومتها، خازنها، پیوندهای داخلی آیسی و مسیرهای موازی در نتیجه اثر میگذارند. عددی که آرام تغییر میکند ممکن است به شارژ خازن مربوط باشد. بوق اتصال نیز بهتنهایی خرابی دیود را ثابت نمیکند. ابتدا رفتار دو جهت را ثبت کنید و در صورت نیاز، پس از بررسی نقشه، یک پایه را آزاد کنید.
اندازهگیری در حالت دیود بین یک خط و زمین با تست دو پایهٔ دیود تفاوت دارد. در تعمیر موبایل، این اندازهگیری بیشتر برای مقایسهٔ مسیرها استفاده میشود. جهت پراب، مدل مولتیمتر، دمای برد و وضعیت اتصال باتری باید ثابت باشد. عدد برد سالمِ همان مدل مرجع مفیدتری از یک عدد عمومی است. هر اختلافی نیز الزاماً خرابی نیست؛ اختلاف را با علائم دستگاه و بررسی مسیر تطبیق دهید.
مثال عملی: بررسی مسیر داده و حفاظت TVS
فرض کنید گوشی شارژ میشود اما ارتباط داده برقرار نمیشود. این نشانه، خرابی دیود را اثبات نمیکند. ابتدا کابل، درگاه و شرایط اتصال را بررسی کنید. سپس با نقشه مشخص کنید آیا قطعهٔ حفاظتی روی خطوط داده وجود دارد. برد بدون تغذیه را از نظر خوردگی، شکستگی مسیر و اتصال ناخواسته بررسی کنید. نتایج اندازهگیری خطوط مشابه را ثبت کنید تا تصمیم بر پایهٔ مقایسه باشد.

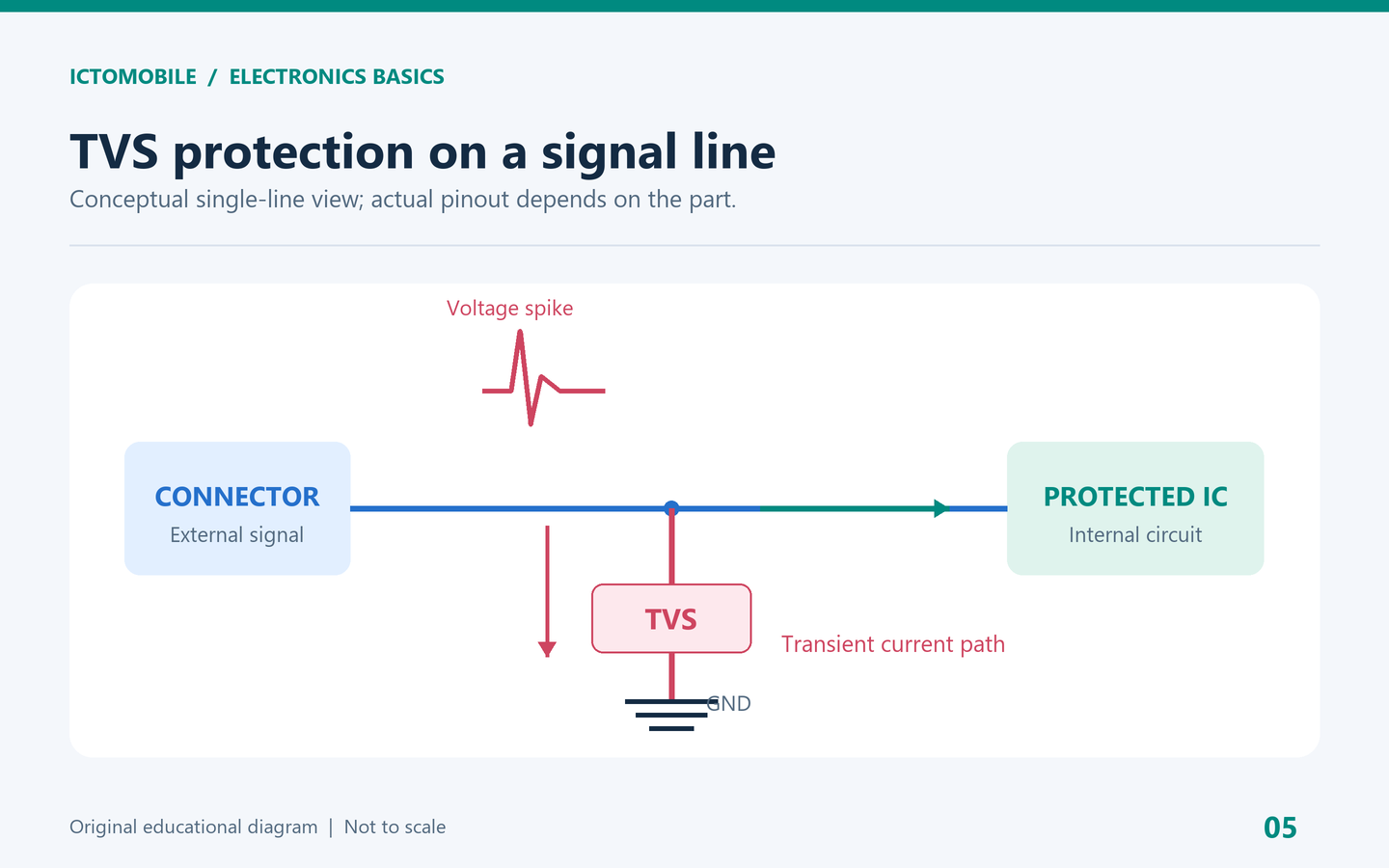

تصویر ۵: نمای مفهومی حفاظت یک خط؛ اتصال واقعی تابع دیتاشیت است.
اگر مسیر مشکوک با آزاد کردن قطعه تغییر کرد، یافته را همراه نقشه و اندازهگیری قطعه بررسی کنید. حذف دائمی قطعهٔ حفاظتی راهحل تعمیر نیست؛ ممکن است خط دوباره کار کند، اما مقاومت مدار در برابر رویداد بعدی کاهش یابد. پس از تشخیص، قطعهٔ سازگار نصب کنید و عملکرد داده و شارژ را دوباره بسنجید. این مثال یک مسیر بررسی است، نه نسخهٔ ثابت برای همهٔ گوشیها.
خواندن دیتاشیت و انتخاب دیود جایگزین
دیتاشیت را با شمارهٔ کامل و نام سازنده پیدا کنید. ابتدا نوع دیود، آرایش پایهها و بستهبندی را بخوانید. سپس جریان مستقیم مجاز، ولتاژ معکوس، افت مستقیم، نشتی و شرایط حرارتی را مقایسه کنید. در مدارهای سریع، زمان بازیابی و ظرفیت نیز مهماند. اعداد حداکثر مطلق، شرایط پیشنهادی کار دائمی نیستند. مرجع مشخصات استاتیک و دینامیک دیود به فهم این پارامترها کمک میکند.
مثلاً 1N4148 یک دیود سیگنال سریع است و نباید فقط به دلیل اندازهٔ کوچک، برای هر مسیر توان انتخاب شود. در دیتاشیت 1N4148 سازندهٔ Vishay، مشخصات جریان و افت ولتاژ همراه شرایط آزمون آمدهاند. افت نوشتهشده در جدول را با عدد مولتیمتر بدون توجه به جریان آزمایش مقایسه نکنید. اندازهٔ یکسان، کد مشابه یا ولتاژ بالاتر بهتنهایی سازگاری جایگزین را تضمین نمیکند.
افت ولتاژ، تلفات و یک محاسبهٔ ساده
برای برآورد ابتدایی تلفات هدایت، توان را از ضرب افت مستقیم در جریان به دست آورید: P ≈ Vf × I. اگر در یک مثال فرضی، افت دیود ۰٫۴ ولت و جریان پیوسته ۱ آمپر باشد، تلفات حدود ۰٫۴ وات است. این گرما در قطعه و برد پخش میشود. محاسبهٔ واقعی باید تغییرات دما، شکل جریان و مقاومت حرارتی نصب را هم در نظر بگیرد.
یک LED آموزشی نیز به محدودسازی جریان نیاز دارد. با منبع ۵ ولت، افت فرضی ۲ ولت و جریان هدف ۱۰ میلیآمپر، مقاومت از رابطهٔ R = (Vs − Vf) / I حدود ۳۰۰ اهم میشود. این مثال جایگزین مشخصات LED نیست. مقاومت استاندارد و توان مناسب را بر اساس بدترین شرایط انتخاب کنید و برای تمرین، از منبع کمولتاژ با محدودیت جریان استفاده کنید.
برای ثبت نتایج عیبیابی، یک جدول ساده در دفتر کار بسازید. نام مدل گوشی، شناسهٔ قطعه، جهت پرابها، عدد مستقیم، عدد معکوس و وضعیت قطعه روی برد را بنویسید. پس از تعویض، همان اندازهگیریها را تکرار کنید و نتیجهٔ آزمون عملکرد را اضافه کنید. این یادداشتها در مراجعهٔ بعدی کمک میکنند تغییر واقعی را از تفاوت شرایط اندازهگیری تشخیص دهید. ثبت عکس واضح از محل نصب نیز بررسی جهت و کیفیت لحیم را هنگام ارزیابی دوبارهٔ تعمیر آسانتر میکند.
اشتباهات رایج و پرسشهای متداول
آیا هر عدد کمتر از ۰٫۷ ولت نشانهٔ خرابی است؟
خیر. نوع دیود، جریان تست و دما روی افت اثر دارند. شاتکی میتواند عدد کمتری نشان دهد. نتیجه را با دیتاشیت، قطعهٔ سالم و اندازهگیری در هر دو جهت بسنجید.
آیا دیود سالم باید در جهت معکوس هیچ جریانی نداشته باشد؟
خیر. نشتی واقعی وجود دارد و مولتیمتر ممکن است آن را نشان ندهد. OL یعنی در شرایط تست دستگاه، هدایت قابلاندازهگیری مشاهده نشده است؛ تضمین سلامت در همهٔ ولتاژها نیست.
آیا میتوان قطعهٔ سوخته را فقط تعویض کرد؟
پیش از تعویض، علت را بررسی کنید: اضافهجریان، اتصال بار، ولتاژ نامناسب یا مشکل دفع گرما ممکن است قطعهٔ جدید را دوباره خراب کند. پس از نصب، جهت قطعه و عملکرد مسیر را کنترل کنید.
شناخت کاربردی دیود زمانی به تعمیر بهتر کمک میکند که همراه نقشهخوانی و ثبت نتایج باشد. وظیفهٔ قطعه را مشخص کنید، دو جهت را بسنجید، اثر مسیرهای موازی را جدا کنید و جایگزین را با مشخصات فنی انتخاب کنید. این ترتیب، عیبیابی را قابلتکرار میکند و از تعویض حدسی قطعات میکاهد.
