نقشه برد iPhone SE (2020)

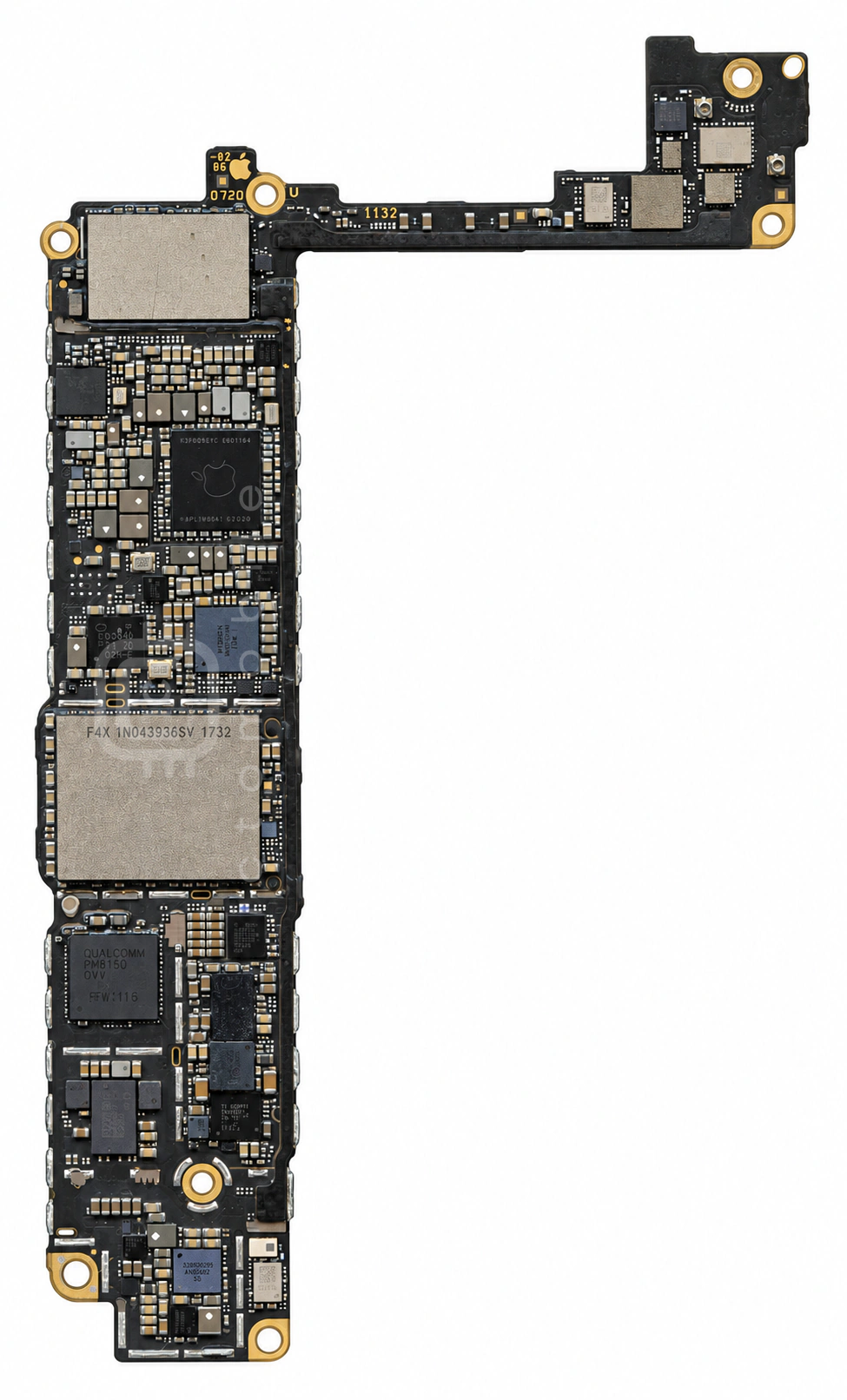

روی برد

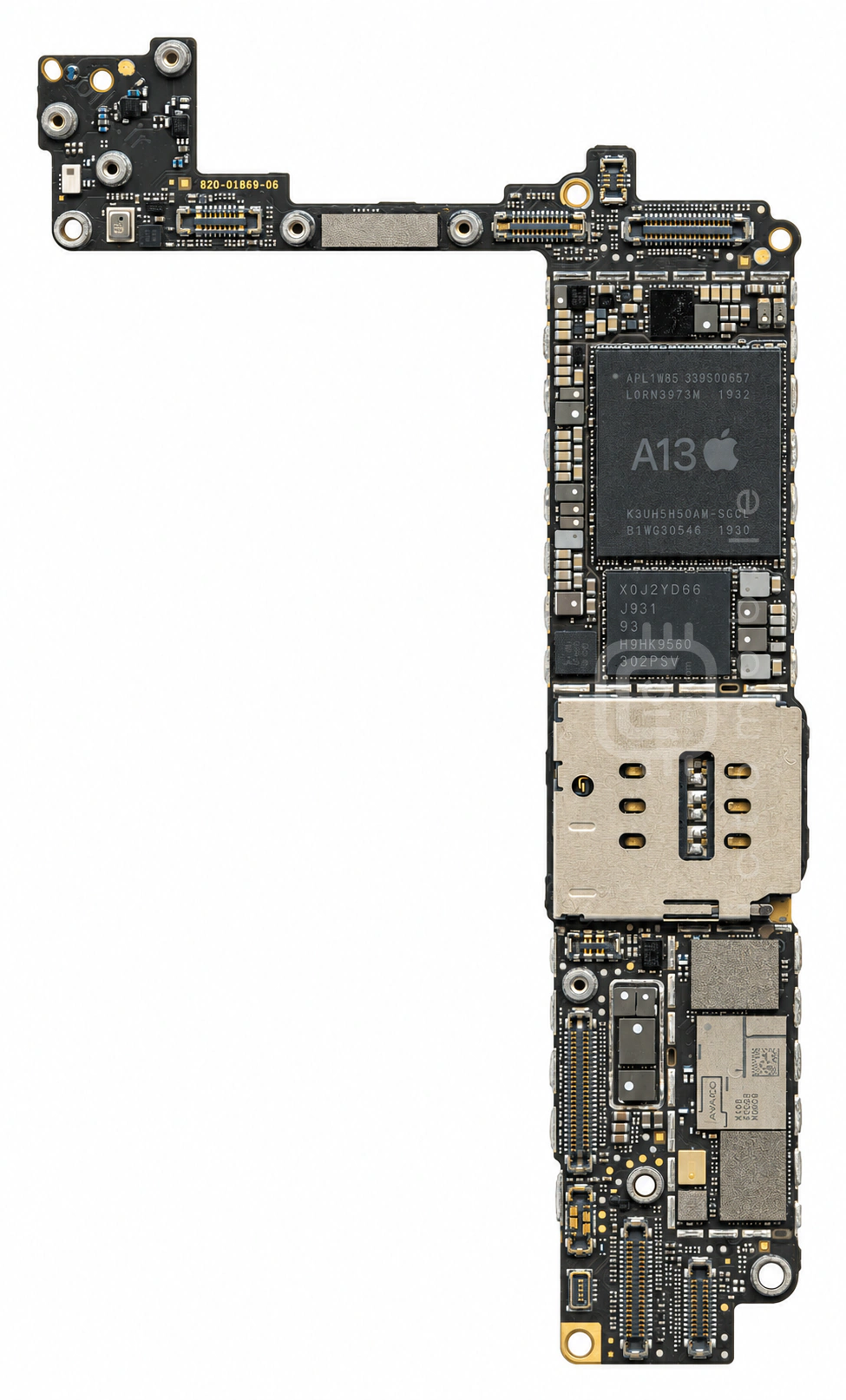

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱339S00648بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←

۲343S00354 (APL1092)تغذیه بخش ApplicationApple←

۳338S00248(CS42L75)Codec صوتCirrus Logic←

۴PMB6840تغذیه بخش BasebandIntel←

۵TSB4226LF23417WNA11948حافظه Nand Flash (هارد)Toshiba Semiconductor←

۶CBTL1612A1درایور USB و شارژNXP Semiconductors←

۷BCM59358A0IUBGشارژ بی سیمBroadcom←

۸338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←

۹SN2501A1شارژTexas Instruments←

۱۰338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←

۱۱LM3539A1درایور بک لایت LCDTexas Instruments←

۱۲TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←

۱۳338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←

۱۴K3UH4H40BM-SGCLحافظه RAMSamsung semiconductor←

۱۵A13 - APL1W85CPU بخش ApplicationApple←

۱۶PMB9960CPU بخش BasebandIntel←

۱۷CG8740AATدرایور USBCypress←

۱۸SKY78223-17ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۱۹AFEM-8100ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۲۰SKY78221-17ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
