برد آیفون 11

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

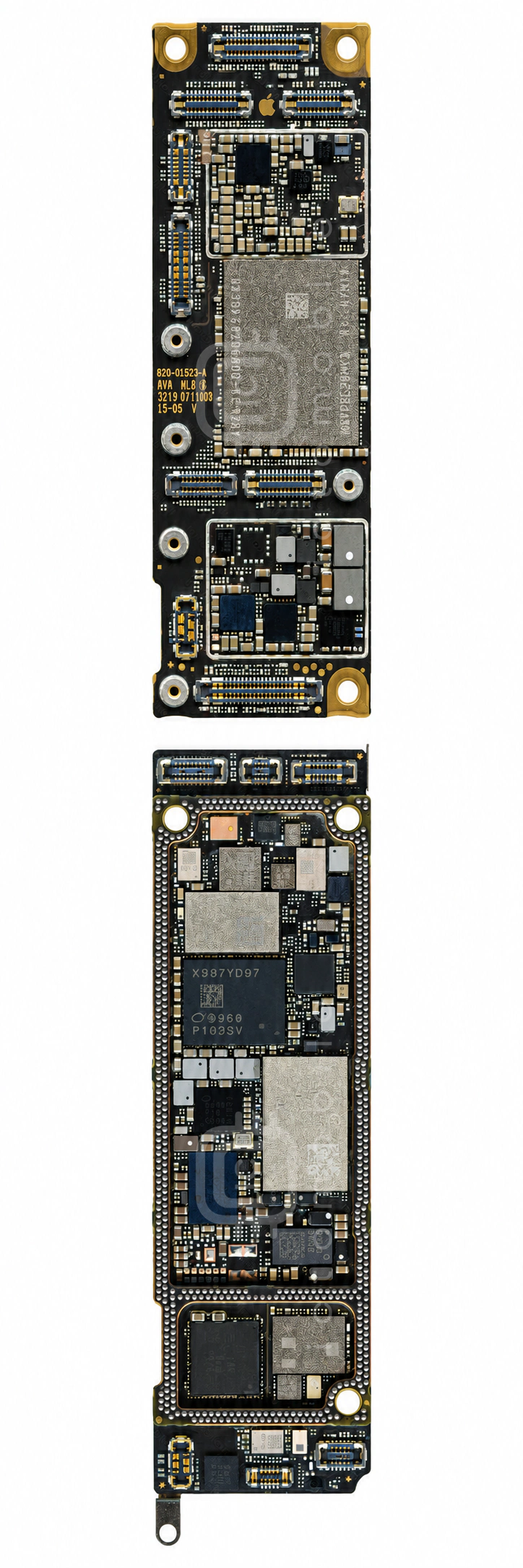

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

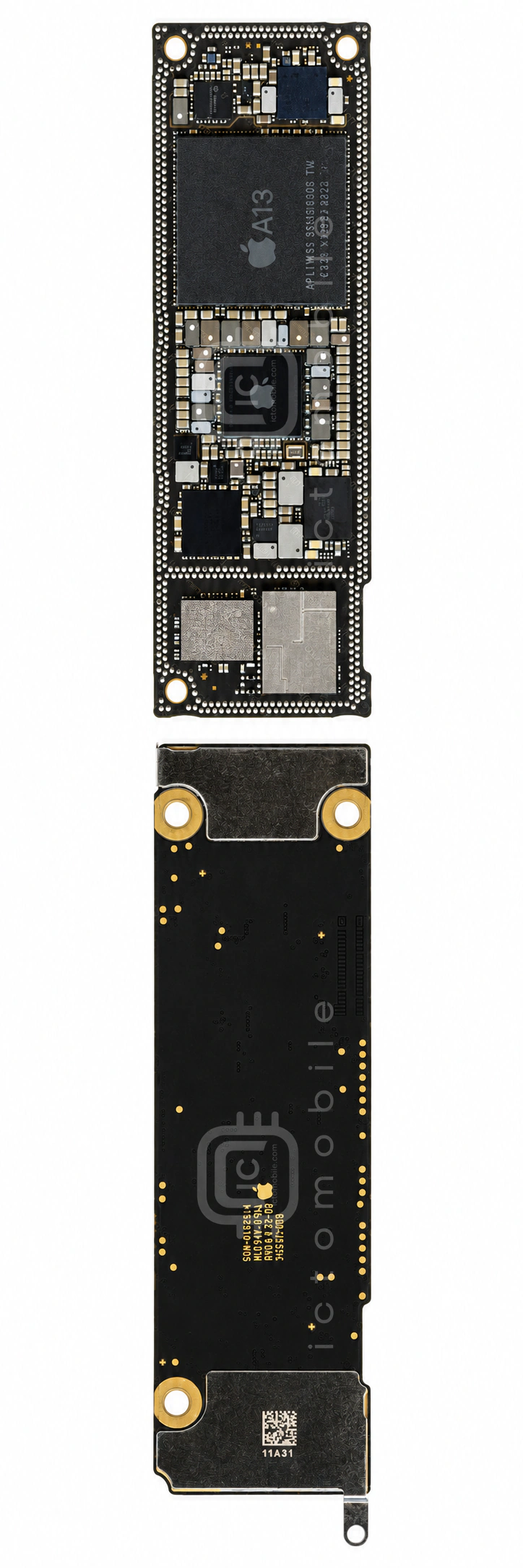

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۰ موقعیت از ۵۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY16710کوپلر RFSkyworks Solutions Inc←
۲338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۳SN2611A0شارژTexas Instruments←
۴LM3539A1درایور بک لایت LCDTexas Instruments←
۵338S00510تغذیه دوربینApple←
۶SKY78223-17ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۷MDFEGFFB-126سوئیچ آنتن بلوتوث و وای فای (wifi)Murata←
۸SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۹ACFM-WE12-AP1سوئیچ آنتنAvago←
۱۰SKY78221-17ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۱QM18833تیونر آنتن RFQORVO←
۱۲PMB6840تغذیه بخش BasebandIntel←
۱۳343S00354 (APL1092)تغذیه بخش ApplicationApple←
۱۴LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۱۵338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۱۶BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۷AFEM-8100ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۸D2685تغذیه دوربیننامعلوم←
۱۹SN200VUK-B0NFCNXP Semiconductors←
۲۰LM3539A1درایور بک لایت LCDTexas Instruments←
۲۱LM3567A1درایور LED فلاش دوربینTexas Instruments←
۲۲SKY13789آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۲۳SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۲۴K3UH5H50AM-SGCLحافظه RAMSamsung semiconductor←
۲۵LMRXFRJB-K57آمپلی فایر کم نویز (LNA)نامعلوم←
۲۶2N7001TDPWRبافر کلاکTexas Instruments←
۲۷FAN53740UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۸QM81013ردیاب پوش توان (EPT)QORVO←
۲۹QM21245فیلتر RFQORVO←
۳۰TPS3720-Sمحافظ اضافه ولتاژON Semiconductor←
۳۱TLV4021S5مقایسه کننده ولتاژ (Voltage Comparator)Texas Instruments←
۳۲CAT24C08C4Aحافظه EEPROMON Semiconductor←
۳۳LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۳۴CBTL1612A1درایور USB و شارژNXP Semiconductors←
۳۵STB601A0Nدرایور دات پروژکتور (Dot Projector)STMicroelectronics←
۳۶A13 - APL1W85CPU بخش ApplicationApple←
۳۷STPMB0شارژ بی سیمSTMicroelectronics←
۳۸PMB5765فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۳۹SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۴۰STLNXA1L9YZ2حافظه EEPROMنامعلوم←
۴۱TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۴۲MDFEGFFB-126سوئیچ آنتن بلوتوث و وای فای (wifi)Murata←
۴۳338S00509 (CS42L77A1)Codec صوتCirrus Logic←
۴۴H23QFG8206ADQ-BCحافظه Nand Flash (هارد)Skhynix←
۴۵PMB9960CPU بخش BasebandIntel←
۴۶338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۴۷SKY65799-23آمپلی فایر GPSSkyworks Solutions Inc←
۴۸SKY16710کوپلر RFSkyworks Solutions Inc←
۴۹339S00647بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۵۰CG8740AATدرایور USBCypress←
