برد آیفون 11 Pro Max

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

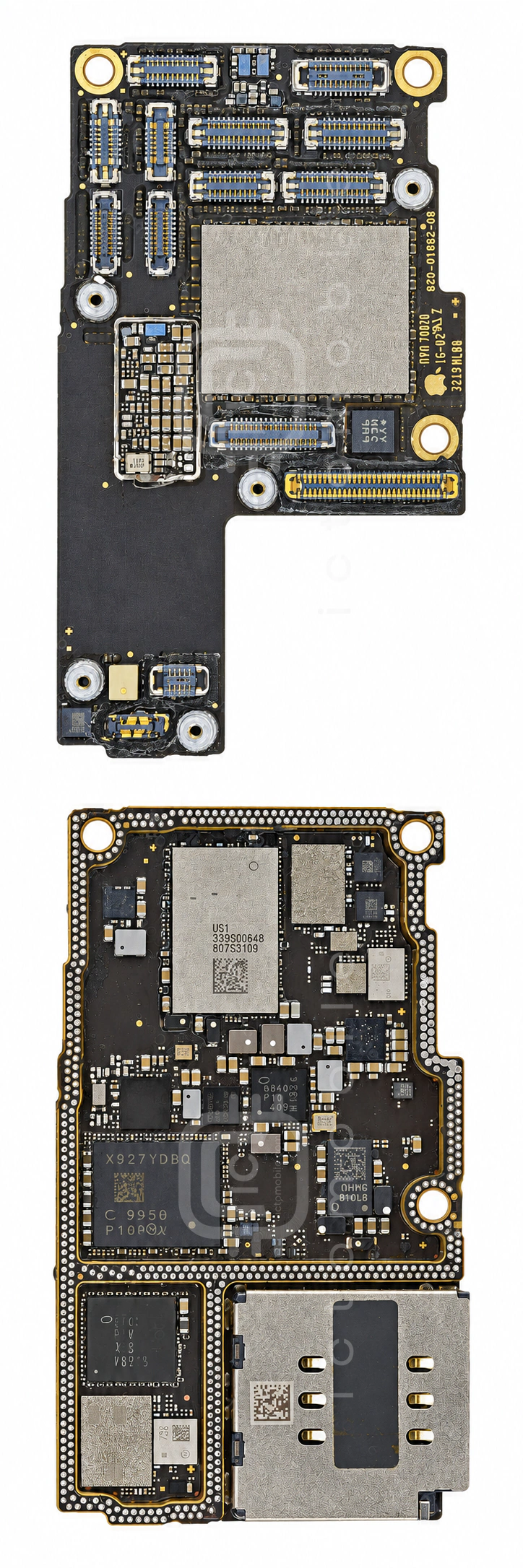

تصویر روی برد گوشی با نقاط آی‌سی
روی برد
تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۷ موقعیت از ۴۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱K3UH5H0AM-SGCLحافظه RAMSamsung semiconductor←
۲LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۳TSB4236AT6597حافظه Nand Flash (هارد)Toshiba Semiconductor←
۴338S00510تغذیه دوربینApple←
۵TPS3720-Sمحافظ اضافه ولتاژON Semiconductor←
۶SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۷SKY78221-17ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۸PMB5765فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۹PMB6840تغذیه بخش BasebandIntel←
۱۰BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۱SKY85759سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۱۲STB601A0Nدرایور دات پروژکتور (Dot Projector)STMicroelectronics←
۱۳SKY78223-17ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۴CBTL1612A1درایور USB و شارژNXP Semiconductors←
۱۵ACFM-WE12-AP1سوئیچ آنتنAvago←
۱۶SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۱۷SKY16710کوپلر RFSkyworks Solutions Inc←
۱۸SN200VUK-B0NFCNXP Semiconductors←
۱۹343S00355 (APL1092)تغذیه بخش ApplicationApple←
۲۰HFQRXRDJB-728سوئیچ آنتن Diversityنامعلوم←
۲۱LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۲۲STLNXA1L9YZ2حافظه EEPROMنامعلوم←
۲۳SKY65799-23آمپلی فایر GPSSkyworks Solutions Inc←
۲۴SKY16710کوپلر RFSkyworks Solutions Inc←
۲۵ACFM-1512-AP1سوئیچ آنتنAvago←
۲۶SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۲۷LMRXFRJB-K57آمپلی فایر کم نویز (LNA)نامعلوم←
۲۸AK8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۲۹LM3567A1درایور LED فلاش دوربینTexas Instruments←
۳۰ST33G1M2STL9ENJ0میکروکنترلرSTMicroelectronics←
۳۱ACFM-WE12-AP1سوئیچ آنتنAvago←
۳۲CYPD2104-20FNXITدرایور USB Type-CCypress←
۳۳339S00647بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۳۴A13 - APL1W85CPU بخش ApplicationApple←
۳۵AFEM-8100ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۶PMB9960CPU بخش BasebandIntel←
۳۷LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۳۸FAN53740UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۳۹LP5907UVX2.925-Sرگولاتور ولتاژ LDOTexas Instruments←
۴۰QM81013ردیاب پوش توان (EPT)QORVO←
۴۱338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۴۲SCY99223رگولاتور ولتاژ LDOON Semiconductor←
۴۳SKY13797-19سوئیچ آنتن DiversitySkyworks Solutions Inc←
۴۴CAT24C08C4Aحافظه EEPROMON Semiconductor←
۴۵SCY99247-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۴۶D2685تغذیه دوربیننامعلوم←
۴۷338S00509 (CS42L77A1)Codec صوتCirrus Logic←
