نقشه برد Samsung Galaxy S9+ (SM-G965U)

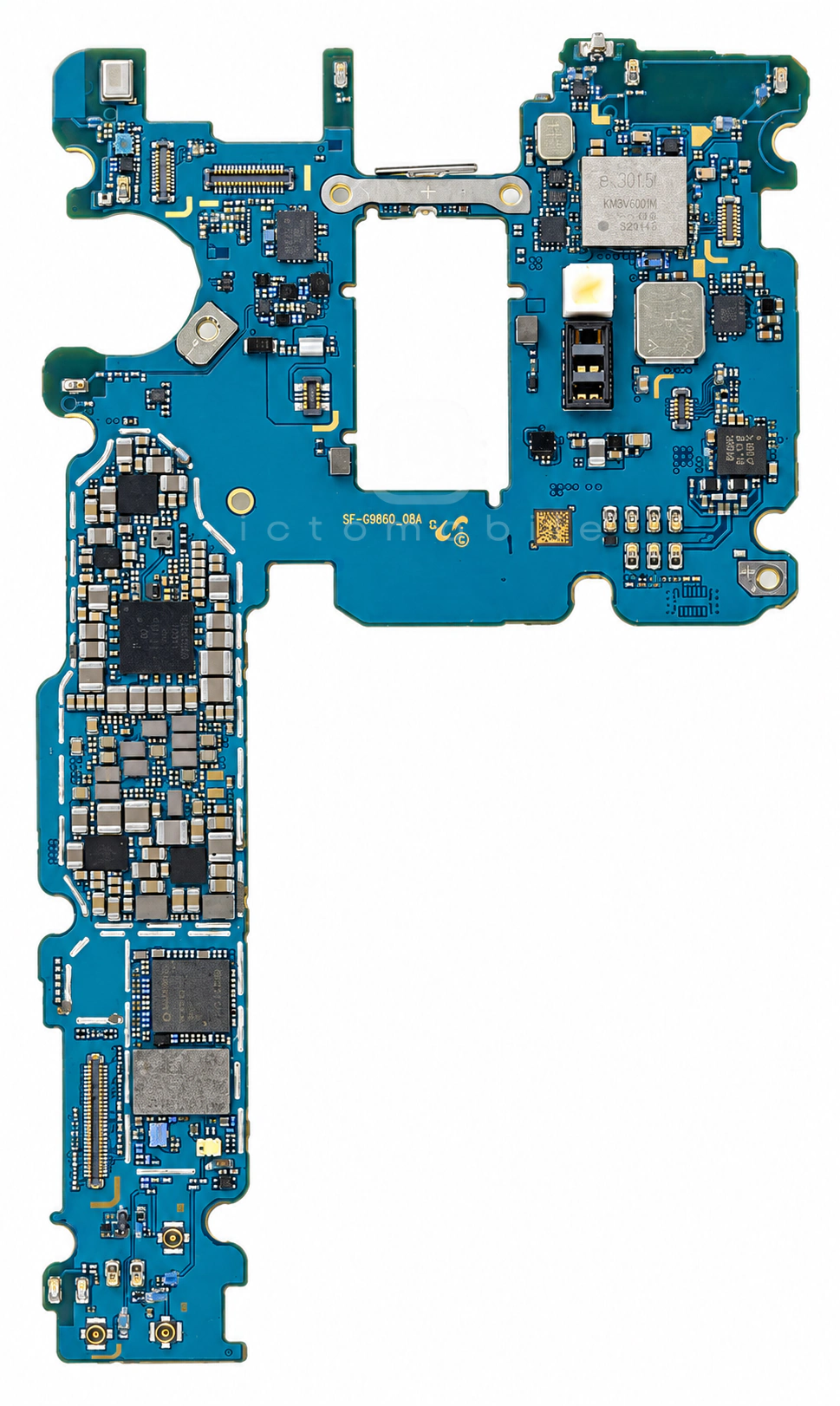

روی برد

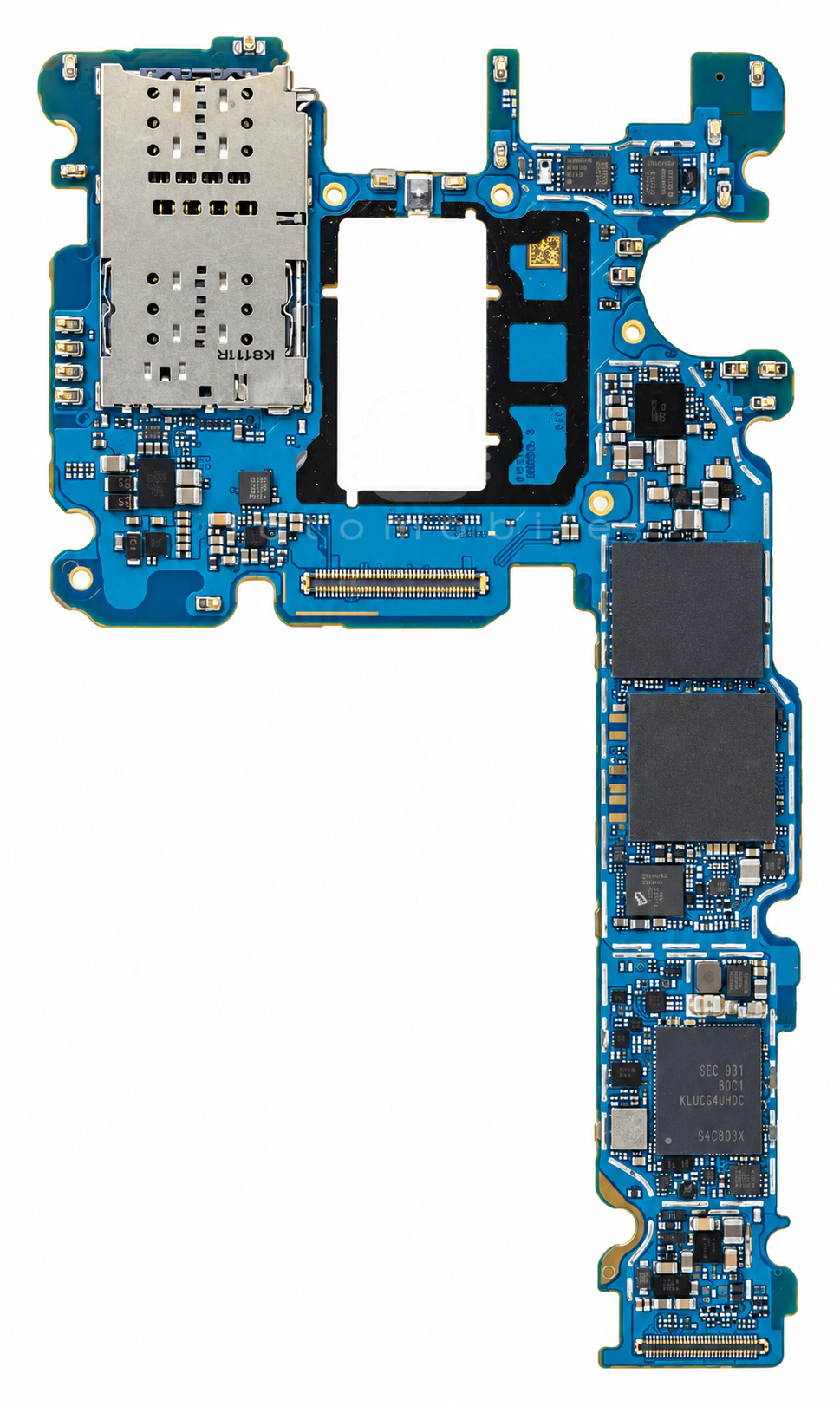

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۳ موقعیت از ۵۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SWB-E30Aبلوتوث و وای فای (BT & WIFI)نامعلوم←

۲MXD8648RGسوئیچ SP4TMAXSCEND←

۳74AUP1G157GMمالتی پلکسر (MultiPlexer)Nexperia←

۴74AUP1G157GMمالتی پلکسر (MultiPlexer)Nexperia←

۵QLN2050سوئیچ آنتن بلوتوث و وای فای (wifi)QUALCOMM Incorporated←

۶LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۷AK09916Cسنسور مغناطیسی قطب نما (Compass)AKM←

۸MAX98512آمپلی فایر صوتMaxim←

۹PN80T37NFCNXP Semiconductors←

۱۰LPS22HBسنسور فشار جو (Barometer)STMicroelectronics←

۱۱FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←

۱۲BGU8019Wآمپلی فایر GPSNXP Semiconductors←

۱۳SKY13716-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۴BGS13SN8سوئیچ SP3TInfineon←

۱۵BGS13SN8سوئیچ SP3TInfineon←

۱۶NL17SG08P5T5Gگیت ANDON Semiconductor←

۱۷S-5712CCDL1-I4T1Uسنسور مغناطیسی اثر هال (Hall Effect)Seiko Instruments←

۱۸S2MPB02تغذیه (PMU)Samsung semiconductor←

۱۹S2ABB01X01کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←

۲۰PM845تغذیه بخش ApplicationQUALCOMM Incorporated←

۲۱PM8005تغذیه (PMU)QUALCOMM Incorporated←

۲۲S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←

۲۳SDR845فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۲۴SKY78160-11ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۲۵ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۶D5319سوئیچ آنتن DiversityTDK-EPC←

۲۷QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←

۲۸MAX77705Fدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←

۲۹NCP153MX330180TCGرگولاتور ولتاژ LDOON Semiconductor←

۳۰P9320Sشارژ بی سیمIDT - Integrated Device Technology←

۳۱STAPS01MSTنامعلوم←

۳۲PCAL6524IO ExpanderNXP Semiconductors←

۳۳S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←

۳۴TPS612592YFFRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۳۵FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←

۳۶THGAF4G9N4LBAIRحافظه UFS (هارد)Toshiba Semiconductor←

۳۷SDM845CPU بخش Application و BasebandQUALCOMM Incorporated←

۳۸NCX2200GMمقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←

۳۹WCD9341Codec صوتQUALCOMM Incorporated←

۴۰RT8010GQWکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←

۴۱DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۴۲QET4100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۴۳BGSX44MA12سوئیچ آنتنInfineon←

۴۴SFHG17AA002فیلتر RFنامعلوم←

۴۵SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←

۴۶AFEM-9096ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۴۷BGS13SN8سوئیچ SP3TInfineon←

۴۸BGS13SN8سوئیچ SP3TInfineon←

۴۹RTC6213Nرادیو FMRichWave←

۵۰DMN601WK-7-85ترانزیستور MosfetDIODES←

۵۱MAX98512آمپلی فایر صوتMaxim←

۵۲FPF3688UCXمحافظ اضافه ولتاژFairchild Semiconductor←

۵۳BGS12SN6سوئیچ آنالوگ SPDTInfineon←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
