برد سامسونگ Note10+ 5G (SM-N976V)

SM-N976V

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

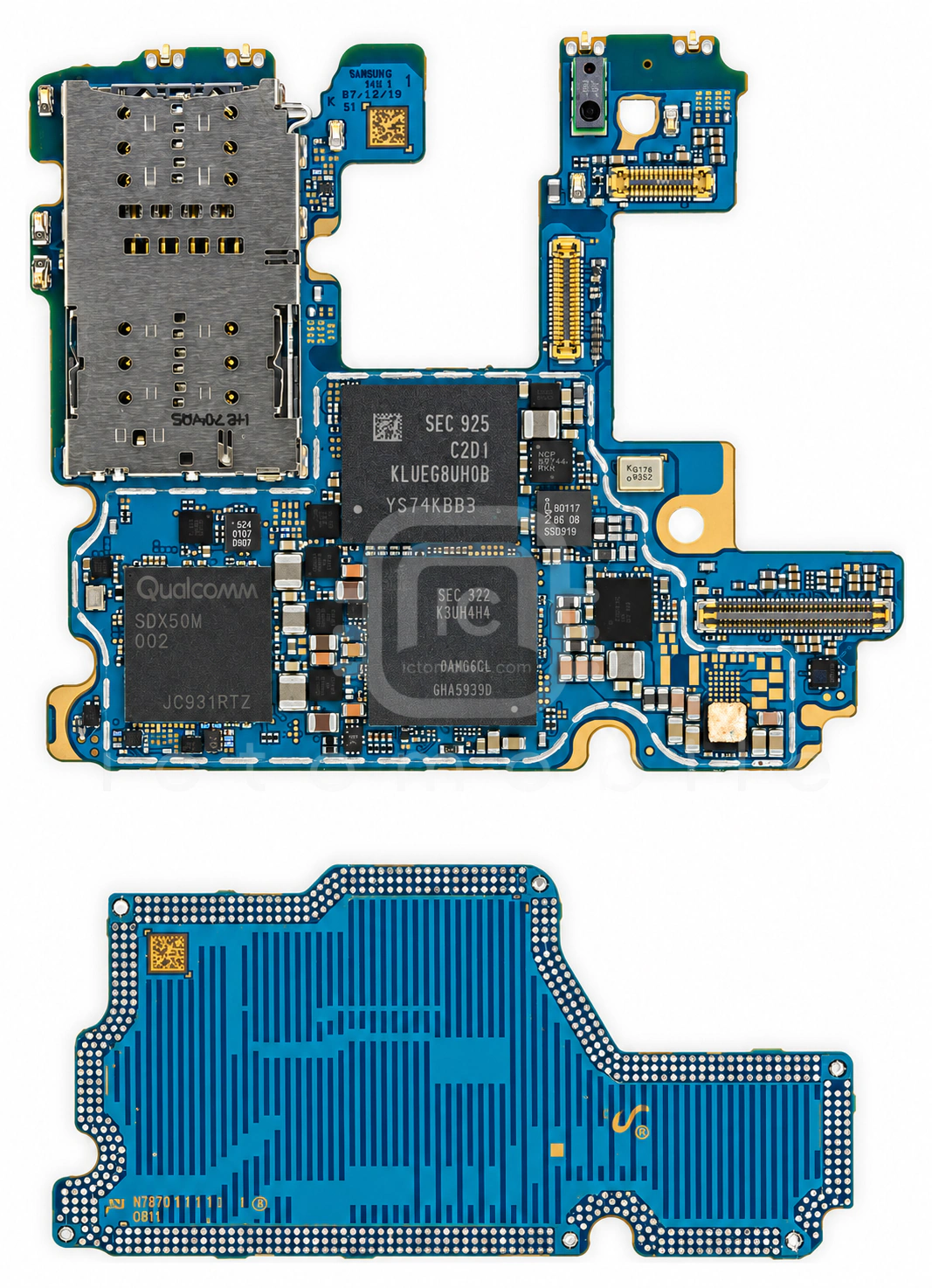

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

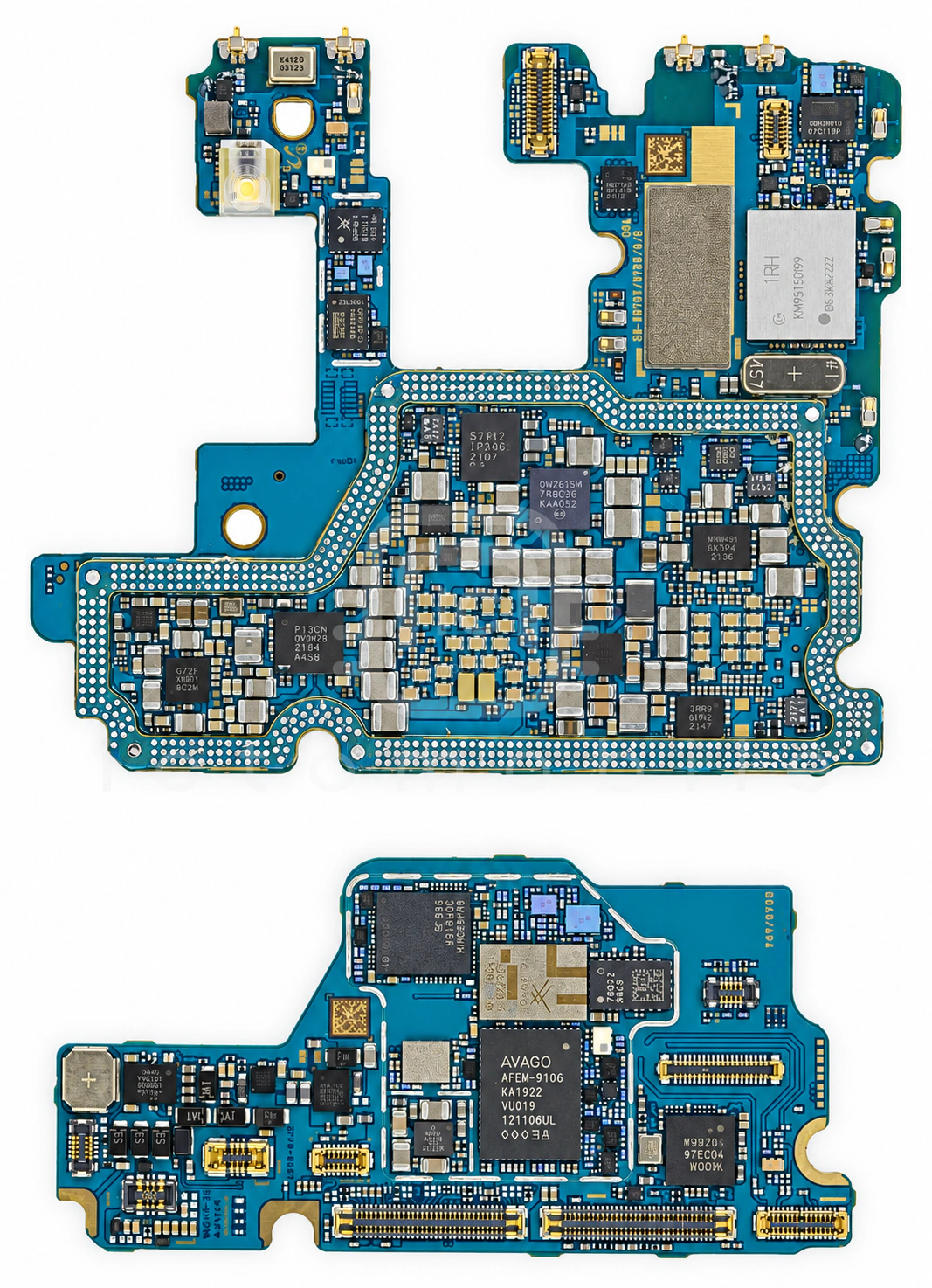

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۴ موقعیت از ۳۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KLUEG8UHDB-C2D1حافظه UFS (هارد)Samsung semiconductor←
۲CS35L40آمپلی فایر صوتCirrus Logic←
۳K3UHAHA0AM-AGCLحافظه RAMSamsung semiconductor←
۴LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵CS40L25درایور ویبراتورCirrus Logic←
۶SDR8150فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۷NCP59744تغذیه (PMU)ON Semiconductor←
۸W9020درایور S PenWACOM←
۹FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۱۰DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۱P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۱۲SDX50MCPU بخش BasebandQUALCOMM Incorporated←
۱۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۴PM8150تغذیه (PMU)QUALCOMM Incorporated←
۱۵PMX50تغذیه بخش BasebandQUALCOMM Incorporated←
۱۶MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۷QM78042ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۸WCD9341Codec صوتQUALCOMM Incorporated←
۱۹AFEM-9106ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۰SKY13716-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۱S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۲۲STM32G071E8YمیکروکنترلرSTMicroelectronics←
۲۳SKY78160-51آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۲۴SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۲۵CS35L40آمپلی فایر صوتCirrus Logic←
۲۶PM8005تغذیه (PMU)QUALCOMM Incorporated←
۲۷SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۸PN80T17NFCNXP Semiconductors←
۲۹PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۳۰QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۱QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳۲Snapdragon 855 SM8150CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۳PCAL6524IO ExpanderNXP Semiconductors←
۳۴S2MPB02تغذیه (PMU)Samsung semiconductor←
