نقشه برد Samsung Galaxy A30s (SM-A307FN)

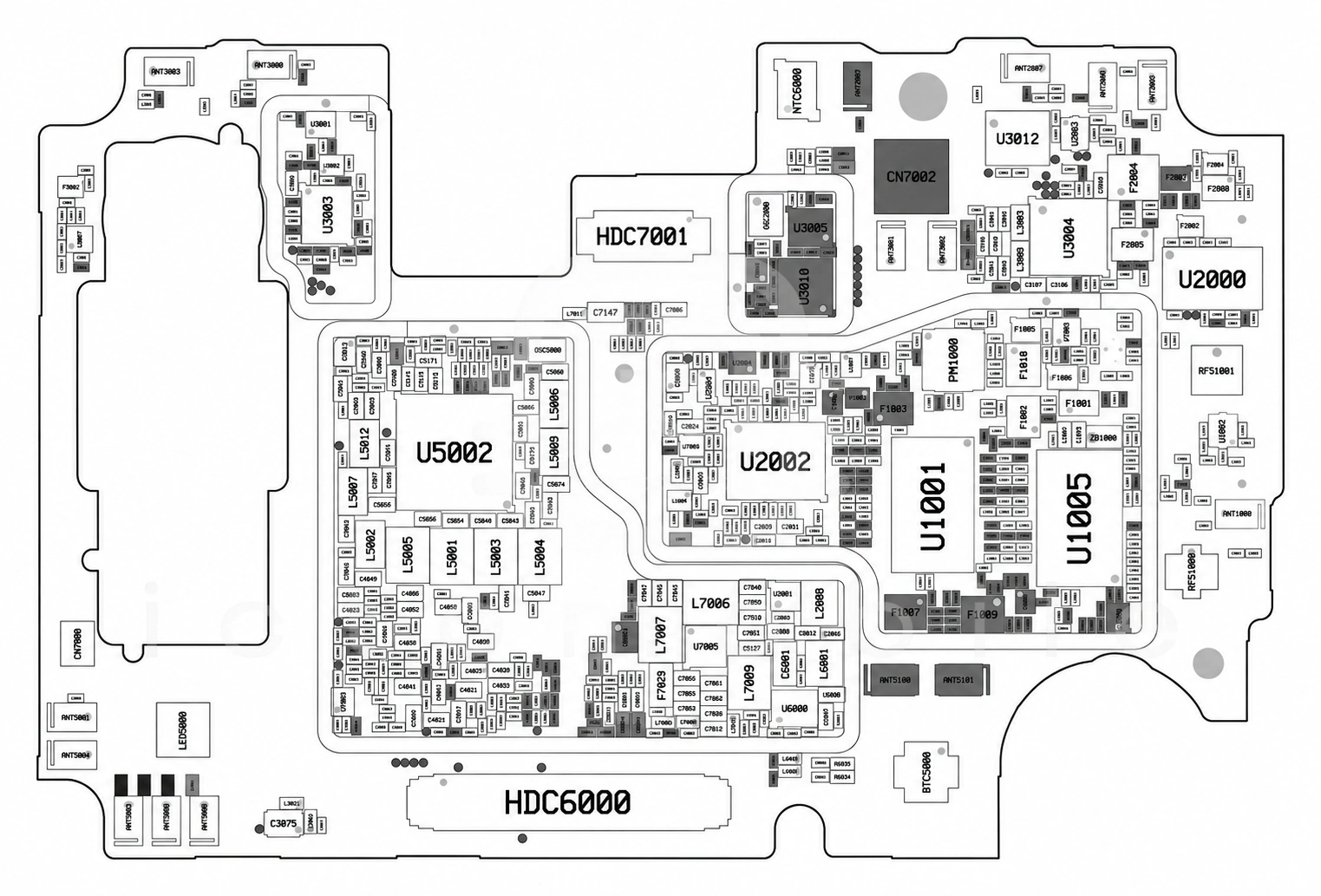

روی برد

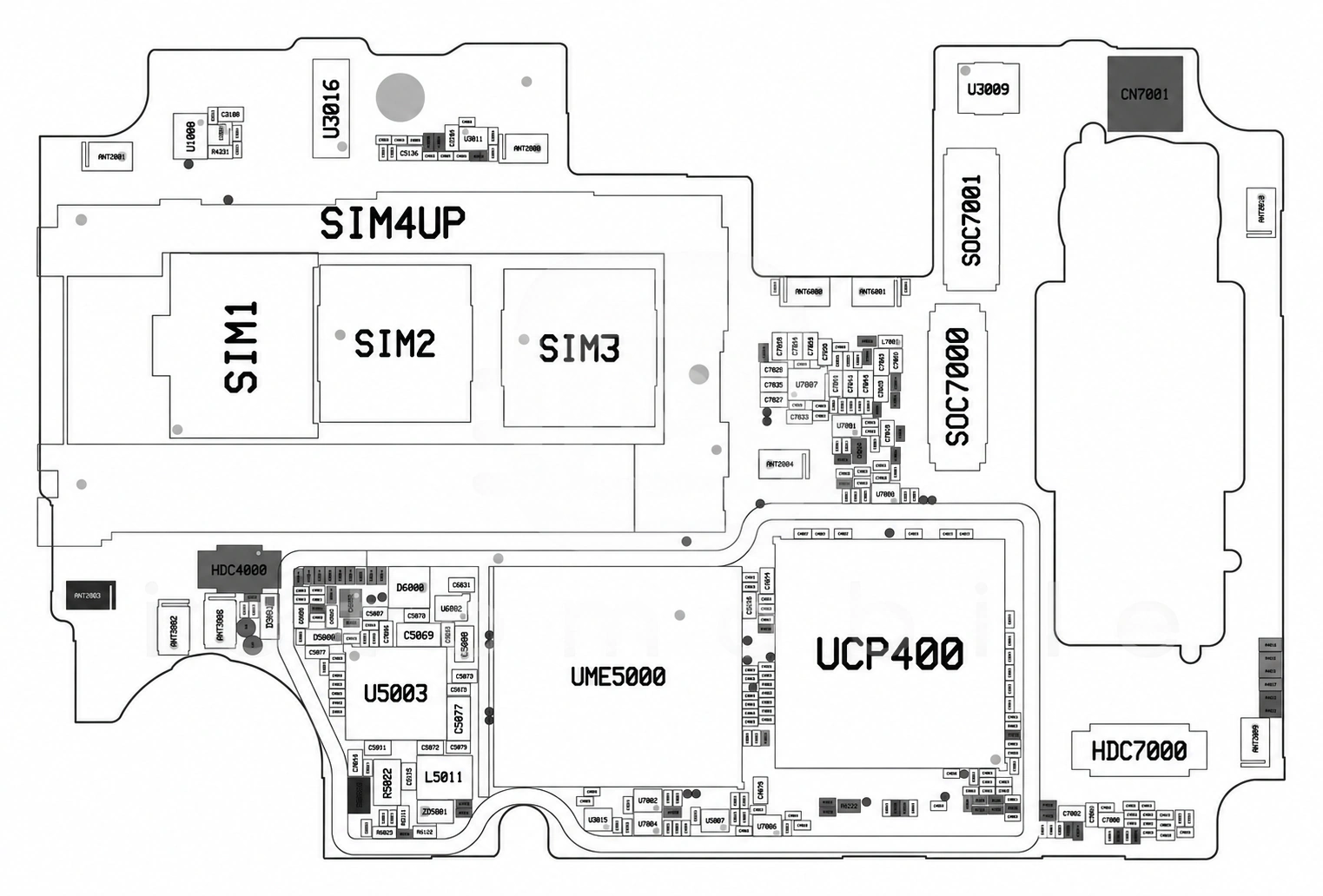

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۵ موقعیت از ۴۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←

۳RT5510آمپلی فایر صوتRichTek←

۴SM3010تغذیه صفحه نمایشSilicon Mitus←

۵MXD8621سوئیچ آنتنMAXSCEND←

۶MXD8648RGسوئیچ SP4TMAXSCEND←

۷DPX202700DT-4079A1Kدایپلکسر (Diplexer)نامعلوم←

۸CDC3RL02BYFPRگیت بافرTexas Instruments←

۹SFHG56BA002فیلتر RFنامعلوم←

۱۰WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←

۱۱DPX202700DT-4162A1سوئیچ آنتنTDK-EPC←

۱۲MXDLN16Uآمپلی فایر GPSMAXSCEND←

۱۳S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←

۱۴SFWG62DBB02فیلتر RFنامعلوم←

۱۵MXD8621سوئیچ آنتنMAXSCEND←

۱۶MXD8648RGسوئیچ SP4TMAXSCEND←

۱۷LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۱۸DPX252690DT-5325A1Kسوئیچ آنتن DiversityTDK-EPC←

۱۹S3NRN74XS1-YT30NFCSamsung semiconductor←

۲۰SFML7E0H001سوئیچ آنتن DiversityWISOL←

۲۱S2MPU08A02-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۲۲S5M925DA02-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←

۲۳ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۴SAYEY2G53BD0F3Kسوئیچ آنتننامعلوم←

۲۵BGA7H1BN6آمپلی فایر کم نویز (LNA)Infineon←

۲۶LMSWKQGS-J79سوئیچ آنتن اصلیMurata←

۲۷WIPS114640-23پاور آمپلی فایر GSM و 3G و 4GWIPAM←

۲۸ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۹AH1897Sسنسور مغناطیسی اثر هال (Hall Effect)DIODES←

۳۰NCP03WF104F05RLمقاومت NTC 100KMurata←

۳۱AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←

۳۲S2MU106X01-6030درایور USB و شارژSamsung semiconductor←

۳۳KLMCG2UCTA-B041حافظه eMMC (هارد)Samsung semiconductor←

۳۴Exynos 7 Octa 7904 (S5E7904XF0-LA30)CPU بخش Application و BasebandSamsung semiconductor←

۳۵ET53028YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۳۶AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←

۳۷SX9330Lسنسور GRIP/SARنامعلوم←

۳۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←

۳۹AP7340D-12FS4-7رگولاتور ولتاژ LDODIODES←

۴۰ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←

۴۱RB520G-30دیود شاتکیROHM←

۴۲K4FBE3D4HM-AGCJحافظه RAMSamsung semiconductor←

۴۳YAS539سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←

۴۴NCP03WF104F05RLمقاومت NTC 100KMurata←

۴۵NCP03WF104F05RLمقاومت NTC 100KMurata←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
