نقشه برد Samsung Galaxy Xcover 4s (SM-G398FN)

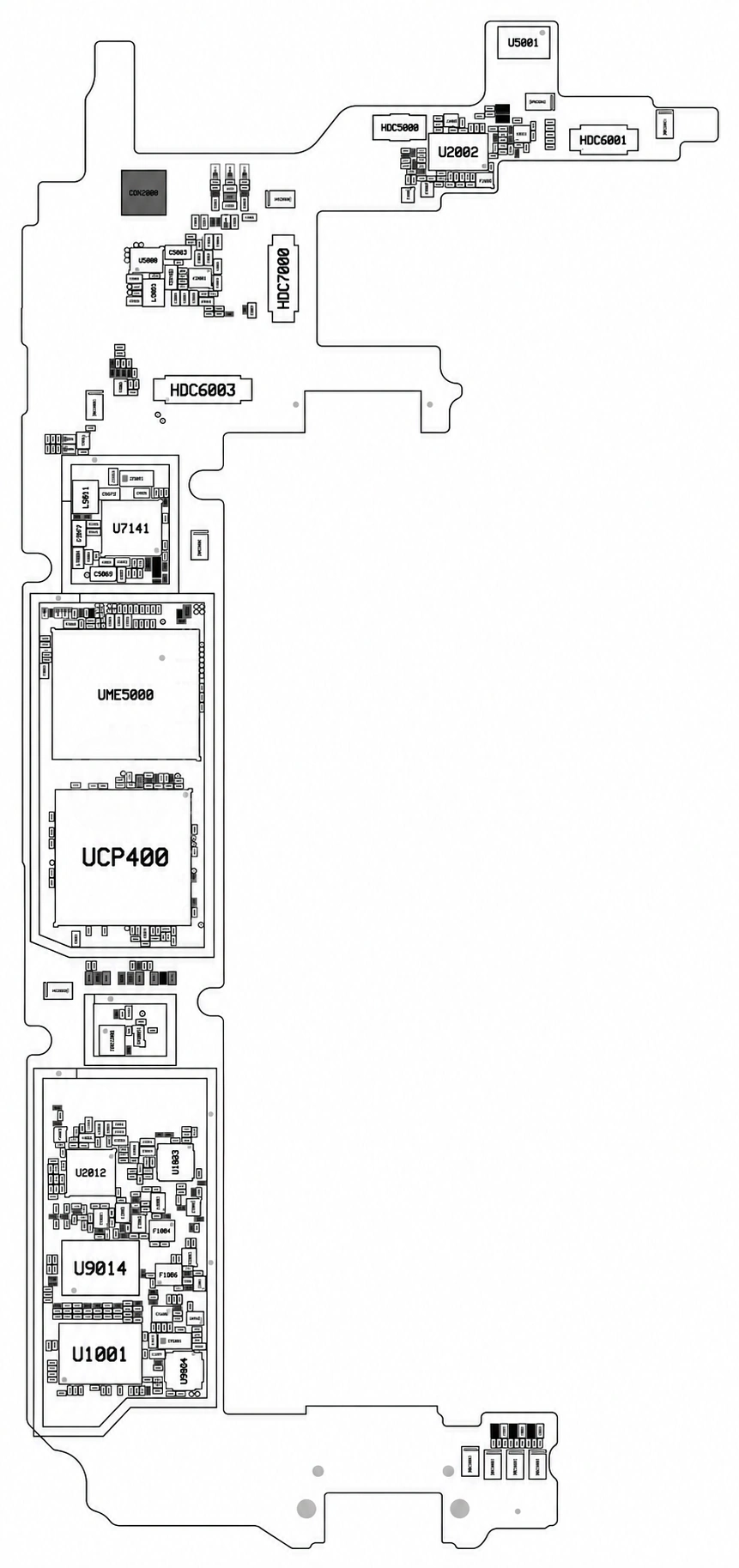

روی برد

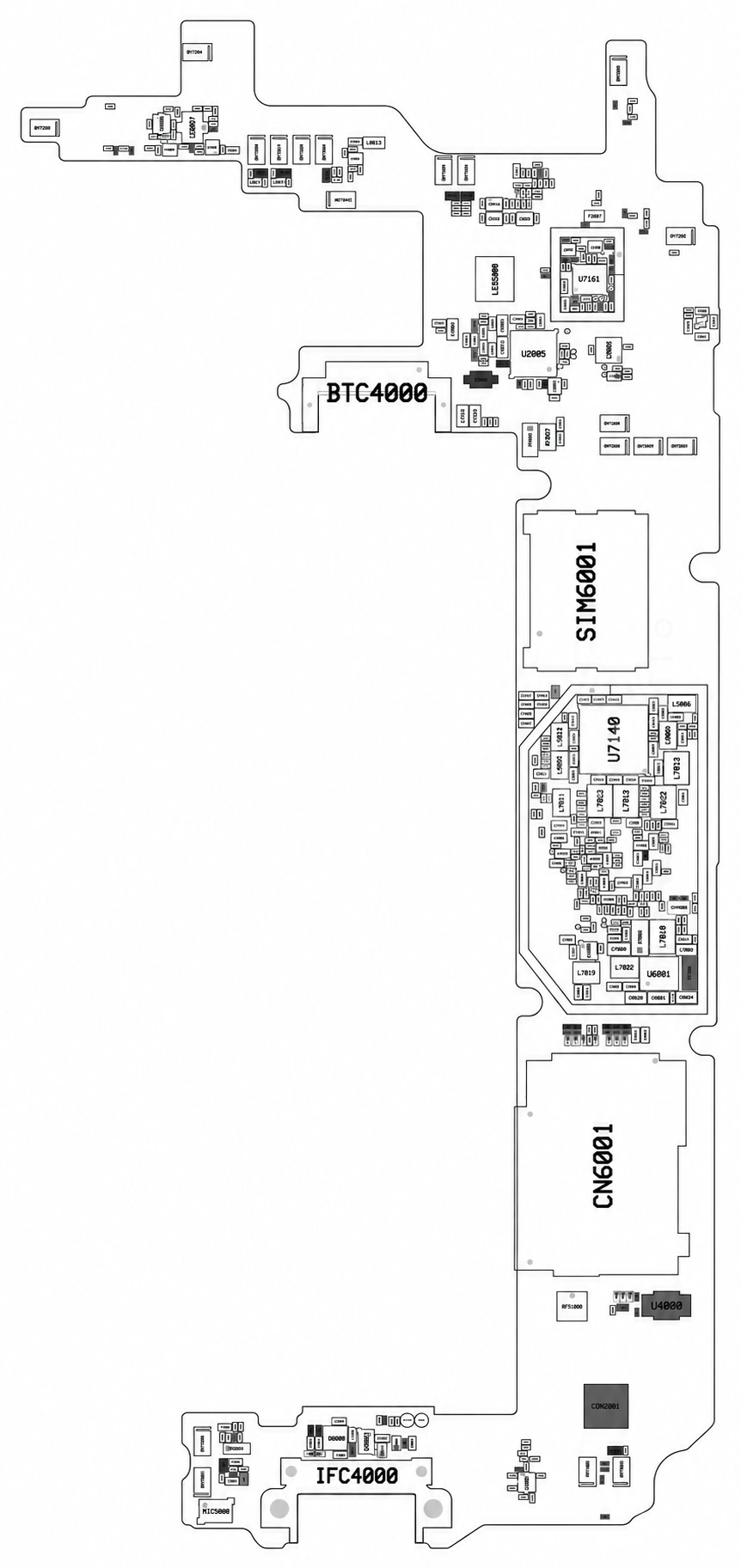

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SFMLB3RB002آمپلی فایر کم نویز (LNA)WISOL←

۲SAFEA2G59MB0F0Aفیلتر RFMurata←

۳S2MU106X01-6030درایور USB و شارژSamsung semiconductor←

۴ES45D3HPدیود محافظ ولتاژ TVSنامعلوم←

۵S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←

۶TFA9896BUKآمپلی فایر صوتNXP Semiconductors←

۷MXD8648RGسوئیچ SP4TMAXSCEND←

۸SFHG60BA002فیلتر RFنامعلوم←

۹SKY13745-21سوئیچ آنتن DiversitySkyworks Solutions Inc←

۱۰AP7341D-30FS4-7R-71رگولاتور ولتاژ LDODIODES←

۱۱KLNBG2JETD-B041حافظه eMMC (هارد)Samsung semiconductor←

۱۲Exynos 7884 (S5E7885XJ0-LA34)CPU بخش Application و BasebandSamsung semiconductor←

۱۳CDC3RL02BYFPRگیت بافرTexas Instruments←

۱۴SKY77786-11پاور آمپلی فایر 4GSkyworks Solutions Inc←

۱۵S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←

۱۶SFMLB7RB002آمپلی فایر کم نویز (LNA)WISOL←

۱۷SFMLB1RB002پاور آمپلی فایر 3G و 4GWISOL←

۱۸B8347فیلتر RFنامعلوم←

۱۹SAYEY2G53BD0F3Kسوئیچ آنتننامعلوم←

۲۰SFMD6X0G001سوئیچ آنتن اصلیWISOL←

۲۱WIPS115749-25پاور آمپلی فایر GSM و 3G و 4GWIPAM←

۲۲A96T346AUNدرایور کلیدهای لمسی (تاچ)ABOV←

۲۳NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۴NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۵RF1694Bسوئیچ آنالوگ SPDTQORVO←

۲۶KTS1682محافظ اضافه ولتاژKinetic Technologies←

۲۷S2MPU08X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۲۸ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۹RF1694Bسوئیچ آنالوگ SPDTQORVO←

۳۰SFHG89XA402فیلتر مسیر GPSنامعلوم←

۳۱ET53318YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۳۲AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←

۳۳MXD8621سوئیچ آنتنMAXSCEND←

۳۴S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←

۳۵LIS2DLC12TRسنسور شتاب (Accelerometer)STMicroelectronics←

۳۶PMEG4005EJدیود شاتکیNexperia←

۳۷S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←

۳۸LM3632AYFFRدرایور بک لایت LCDTexas Instruments←

۳۹KTS1682محافظ اضافه ولتاژKinetic Technologies←

۴۰ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←

۴۱PN553A1EV-C102YNFCNXP Semiconductors←

۴۲NCP15WF104F03RCمقاومت NTC 100KMurata←
