برد سامسونگ A30 (SM-A3050)

SM-A3050

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

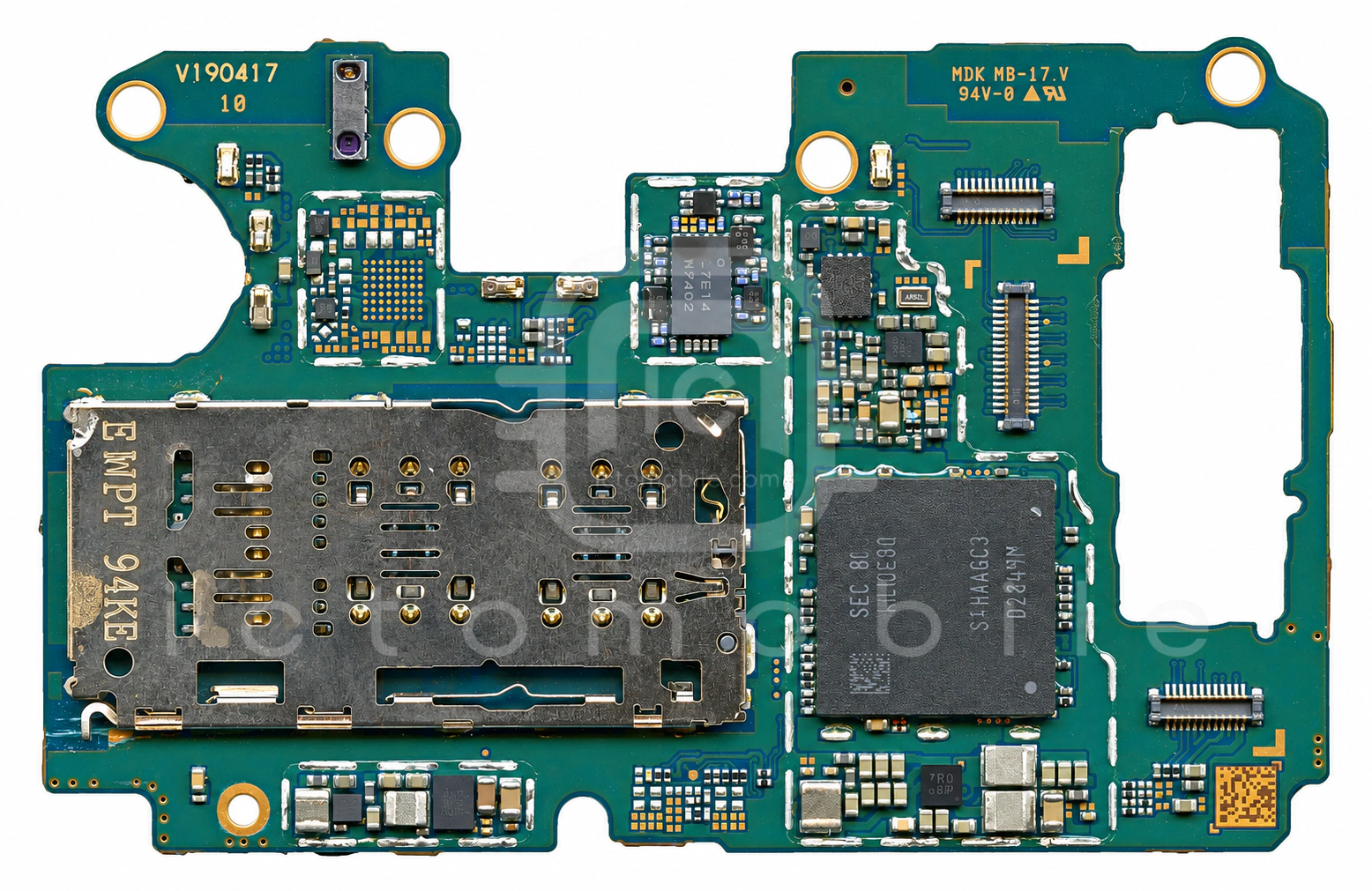

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

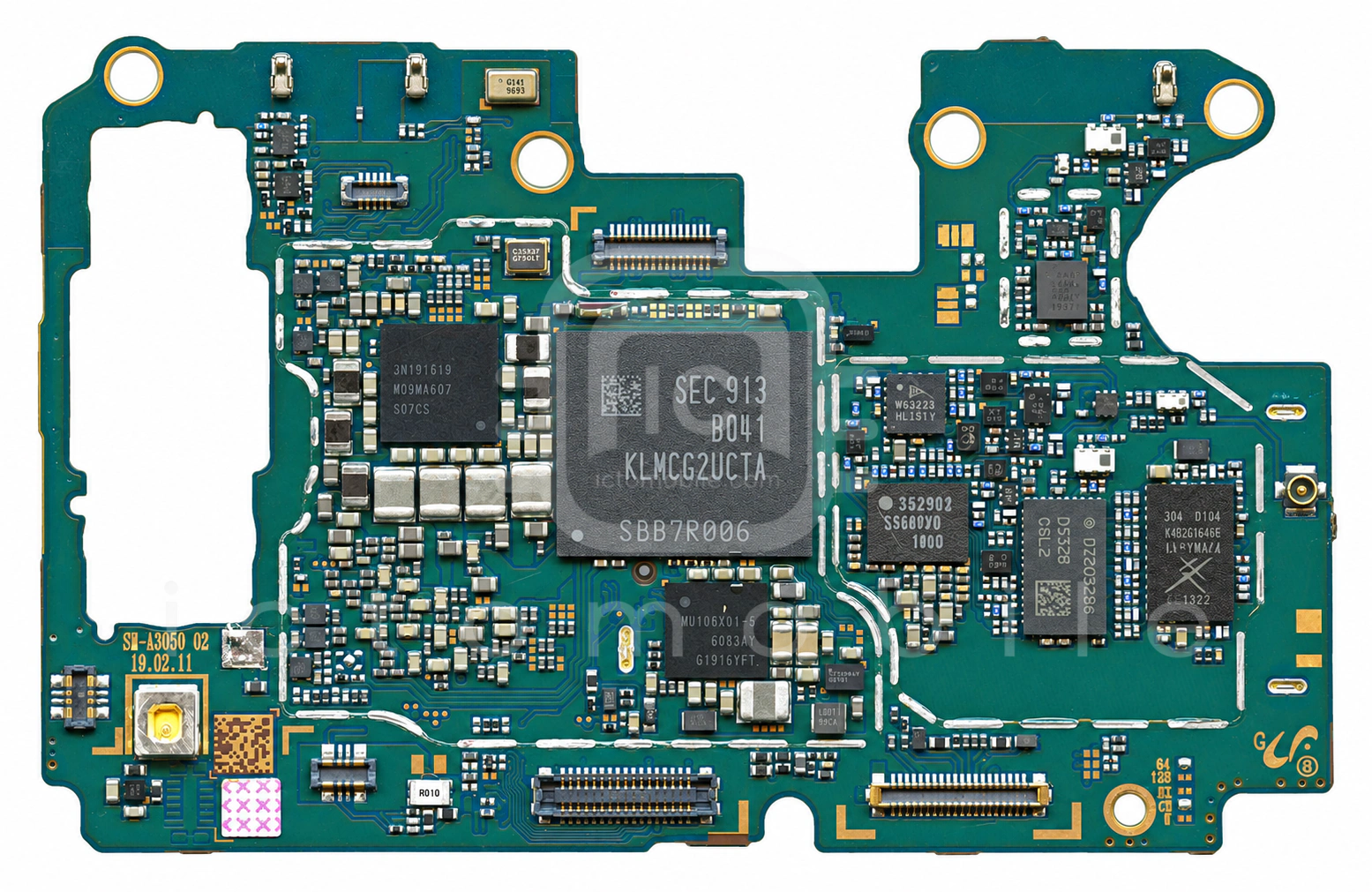

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Exynos 7 Octa 7904 (S5E7904XF0-LA30)CPU بخش Application و BasebandSamsung semiconductor←
۲LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۴S3NRN81XS1NFCSamsung semiconductor←
۵S2MPU08A02-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۶S5M925DA02-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۷SFWG00DB002فیلتر RFWISOL←
۸SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۹NCP153MX330180TCGرگولاتور ولتاژ LDOON Semiconductor←
۱۰AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←
۱۱TFA9896BUKآمپلی فایر صوتNXP Semiconductors←
۱۲NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۳BGSA14GN10سوئیچ SP4TInfineon←
۱۴MXD8621سوئیچ آنتنMAXSCEND←
۱۵AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←
۱۶ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۷K4FBE3D4HM-AGCJحافظه RAMSamsung semiconductor←
۱۸ET53028YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۹KLMCG2UCTA-B041حافظه eMMC (هارد)Samsung semiconductor←
۲۰KLMCG2UCTA-B041حافظه eMMC (هارد)Samsung semiconductor←
۲۱S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۲۲S2MU106X01-6530درایور USB و شارژSamsung semiconductor←
۲۳S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
۲۴SM3010تغذیه صفحه نمایشSilicon Mitus←
۲۵MXDLN16Uآمپلی فایر GPSMAXSCEND←
۲۶NCP03WF104F05RLمقاومت NTC 100KMurata←
۲۷ET53028YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۸SKY77656-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۲۹SFML7E0H001سوئیچ آنتن DiversityWISOL←
۳۰LMSWKQGS-J79سوئیچ آنتن اصلیMurata←
۳۱SFWG00DB002فیلتر RFWISOL←
۳۲WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
