نقشه برد Samsung Galaxy A30 (SM-A305GN)

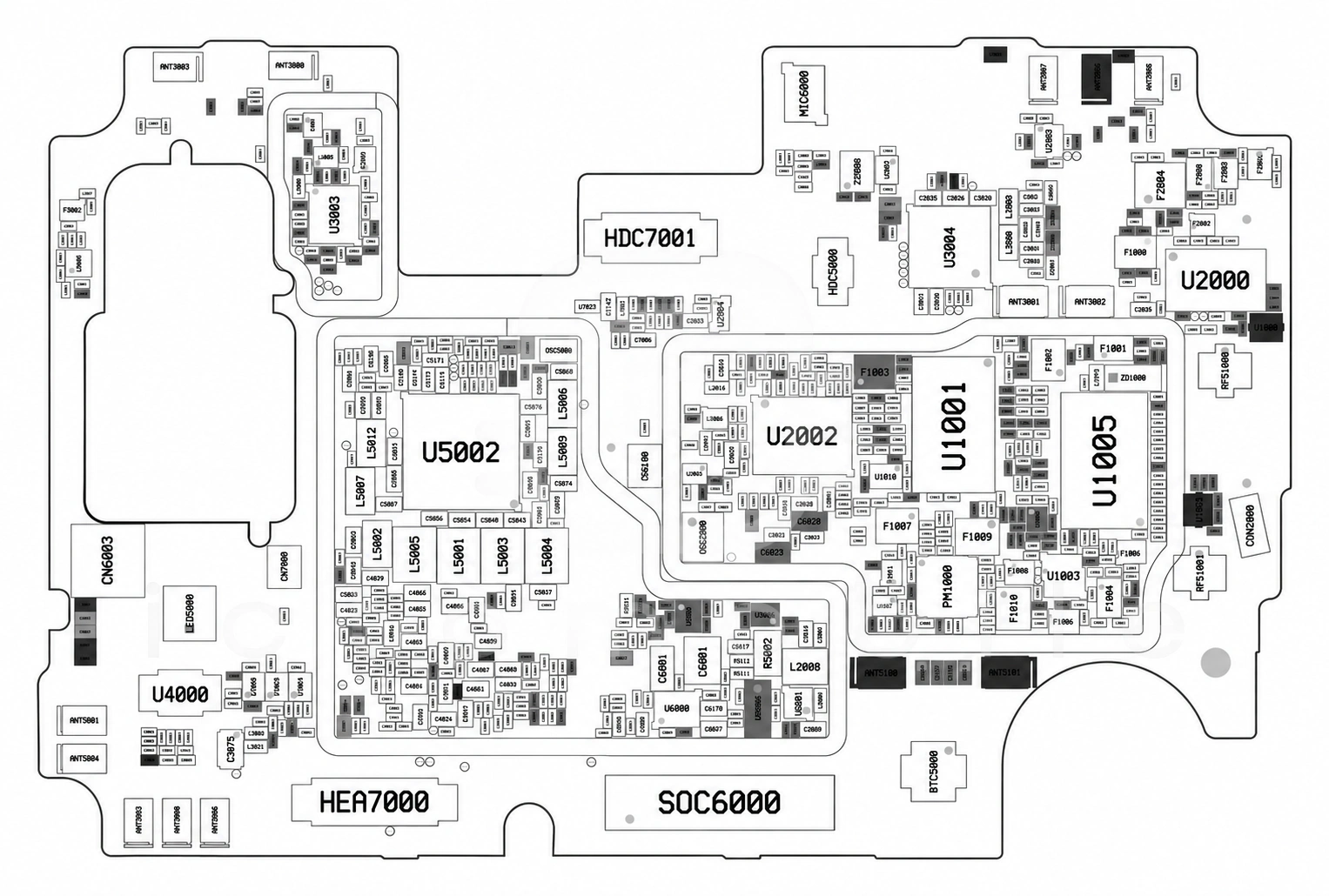

روی برد

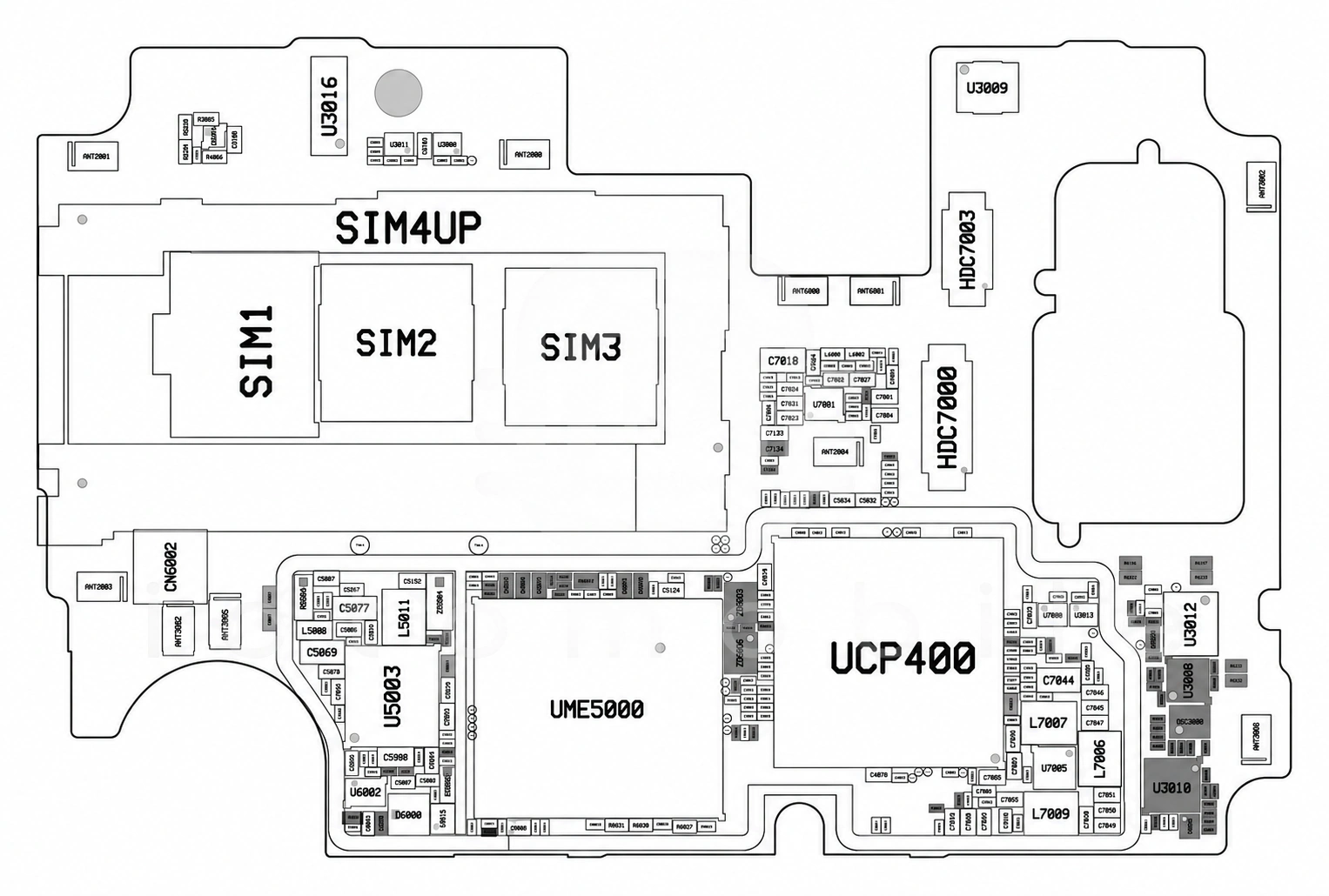

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱S5M925DA02-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←

۲SKY77656-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←

۳S2MPU08A02-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۴LMSWKQGR-J80سوئیچ آنتن اصلیMurata←

۵CDC3RL02BYFPRگیت بافرTexas Instruments←

۶SFML7E0H001سوئیچ آنتن DiversityWISOL←

۷S3NRN82XNFCSamsung semiconductor←

۸DPX252690Dسوئیچ آنتنTDK-EPC←

۹AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←

۱۰RDP1025Bدیود محافظ ولتاژ TVSRFsemi←

۱۱MXD8621سوئیچ آنتنMAXSCEND←

۱۲MXD8648RGسوئیچ SP4TMAXSCEND←

۱۳SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←

۱۴S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←

۱۵MXDLN16Uآمپلی فایر GPSMAXSCEND←

۱۶MXD8621سوئیچ آنتنMAXSCEND←

۱۷SFMLB8RB002آمپلی فایر کم نویز (LNA)WISOL←

۱۸WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←

۱۹B8347فیلتر RFنامعلوم←

۲۰MXD8642سوئیچ آنتن 3G و 4GMAXSCEND←

۲۱SAYEY2G53BD0F3Kسوئیچ آنتننامعلوم←

۲۲ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۳AP7341D-30FS4-7R-71رگولاتور ولتاژ LDODIODES←

۲۴S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←

۲۵AH1897Sسنسور مغناطیسی اثر هال (Hall Effect)DIODES←

۲۶NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۷K4FHE3D4HA-AGCJحافظه RAMSamsung semiconductor←

۲۸PMZ320UPEترانزیستور MosfetNexperia←

۲۹KTS1682محافظ اضافه ولتاژKinetic Technologies←

۳۰SM3010تغذیه صفحه نمایشSilicon Mitus←

۳۱KLMBG2JETD-B041حافظه eMMC (هارد)Samsung semiconductor←

۳۲ES45D3HPدیود محافظ ولتاژ TVSنامعلوم←

۳۳YAS539سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←

۳۴AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←

۳۵Exynos 7 Octa 7904 (S5E7904XF0-LA30)CPU بخش Application و BasebandSamsung semiconductor←

۳۶SDS511Qدیود سوئیچینگKODENSHI CORP←

۳۷LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳۸S2MU106X01-6030درایور USB و شارژSamsung semiconductor←

۳۹AP7340D-22FS4-7رگولاتور ولتاژ LDODIODES←

۴۰S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←

۴۱NCP03WF104F05RLمقاومت NTC 100KMurata←

۴۲NCP03WF104F05RLمقاومت NTC 100KMurata←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
