برد سامسونگ A20 (SM-A205S)

SM-A205S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

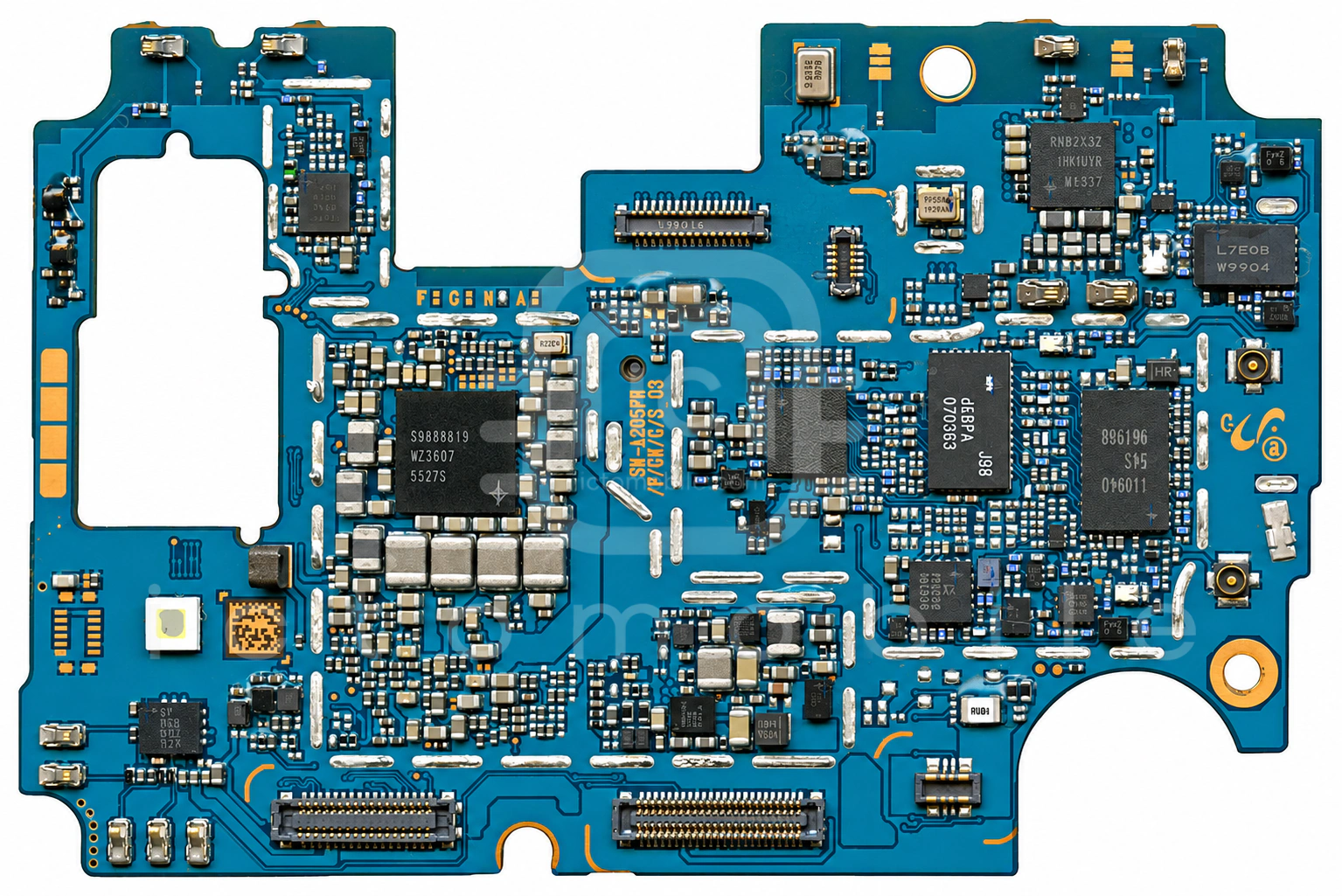

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

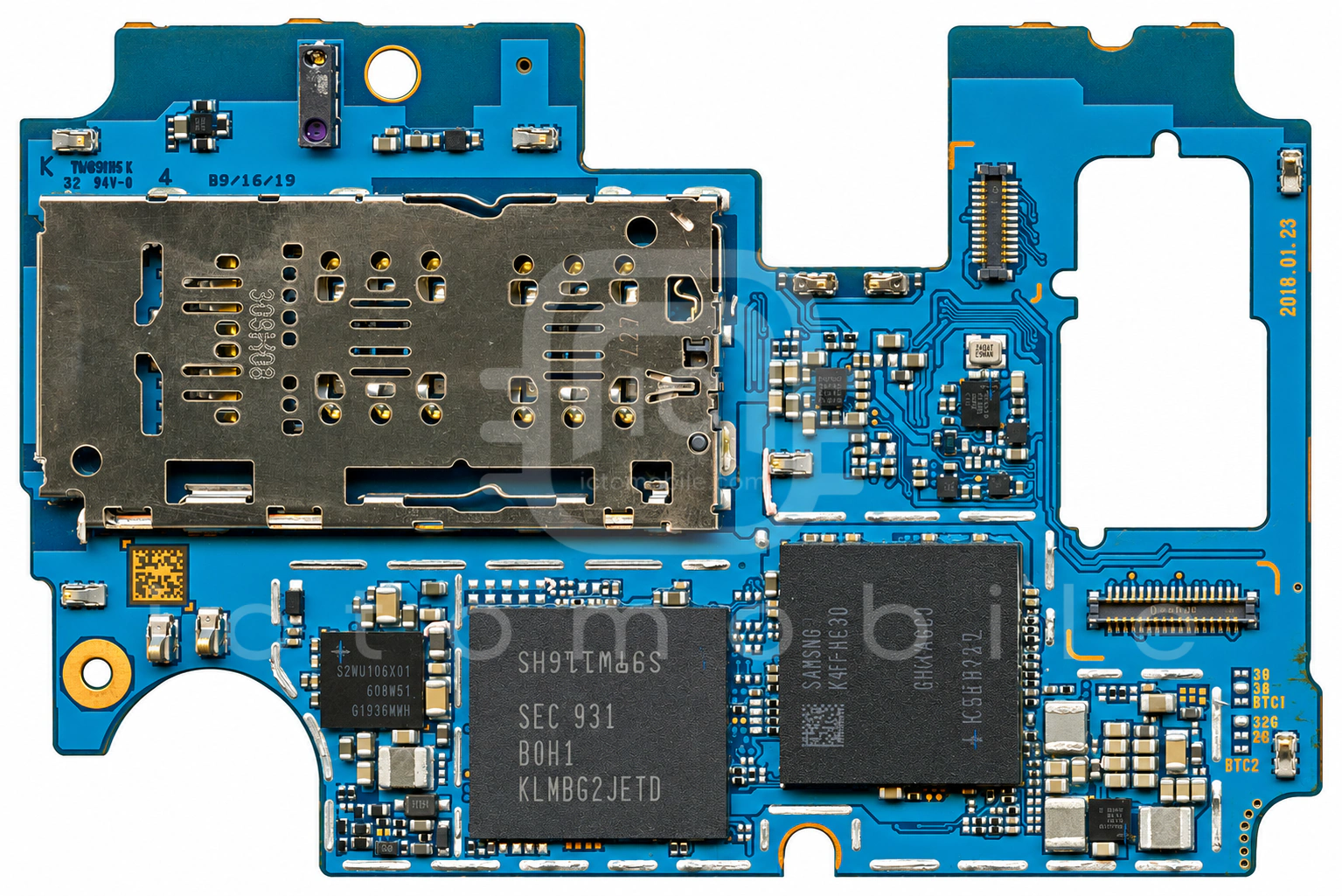

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXDLN16Uآمپلی فایر GPSMAXSCEND←
۲SFML7E0H001سوئیچ آنتن DiversityWISOL←
۳BGS8H2آمپلی فایر کم نویز (LNA)NXP Semiconductors←
۴S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۵S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۶SM3010تغذیه صفحه نمایشSilicon Mitus←
۷SMA1301آمپلی فایر صوتSilicon Mitus←
۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۹S2MU106X01-6030درایور USB و شارژSamsung semiconductor←
۱۰WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۱۱AP7346D-3318FS6-7رگولاتور ولتاژ LDODIODES←
۱۲NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۳KLNBG2JETD-B041حافظه eMMC (هارد)Samsung semiconductor←
۱۴S2MPU08A02-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۱۵MXD8548Eتیونر آنتن RFMAXSCEND←
۱۶ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۷NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۸WIPS114640-23پاور آمپلی فایر GSM و 3G و 4GWIPAM←
۱۹KTS1682محافظ اضافه ولتاژKinetic Technologies←
۲۰SAFFB1G56KE0F3Kفیلتر مسیر GPSMurata←
۲۱ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۲۲MTV319گیرنده T-DMBRAONTECH←
۲۳LMSWKQGR-J98سوئیچ آنتن اصلیMurata←
۲۴CDC3RL02BYFPRگیت بافرTexas Instruments←
۲۵K4FHE3D4HA-AGCJحافظه RAMSamsung semiconductor←
۲۶SFWG62DBB02فیلتر RFنامعلوم←
۲۷SAFFB2G45MA0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)Murata←
۲۸S3NRN82XNFCSamsung semiconductor←
۲۹AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←
۳۰ET53318YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۳۱NCP03WF104F05RLمقاومت NTC 100KMurata←
۳۲B8347فیلتر RFنامعلوم←
۳۳SDS511Qدیود سوئیچینگKODENSHI CORP←
۳۴MXD8642سوئیچ آنتن 3G و 4GMAXSCEND←
۳۵LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۶SAFFB1G56KE0F3Kفیلتر مسیر GPSMurata←
۳۷YAS539سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۳۸Exynos 7 Octa 7884 (S5E7884B)CPU بخش Application و BasebandSamsung semiconductor←
۳۹S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
