نقشه برد Samsung Galaxy A20e (SM-A202F)

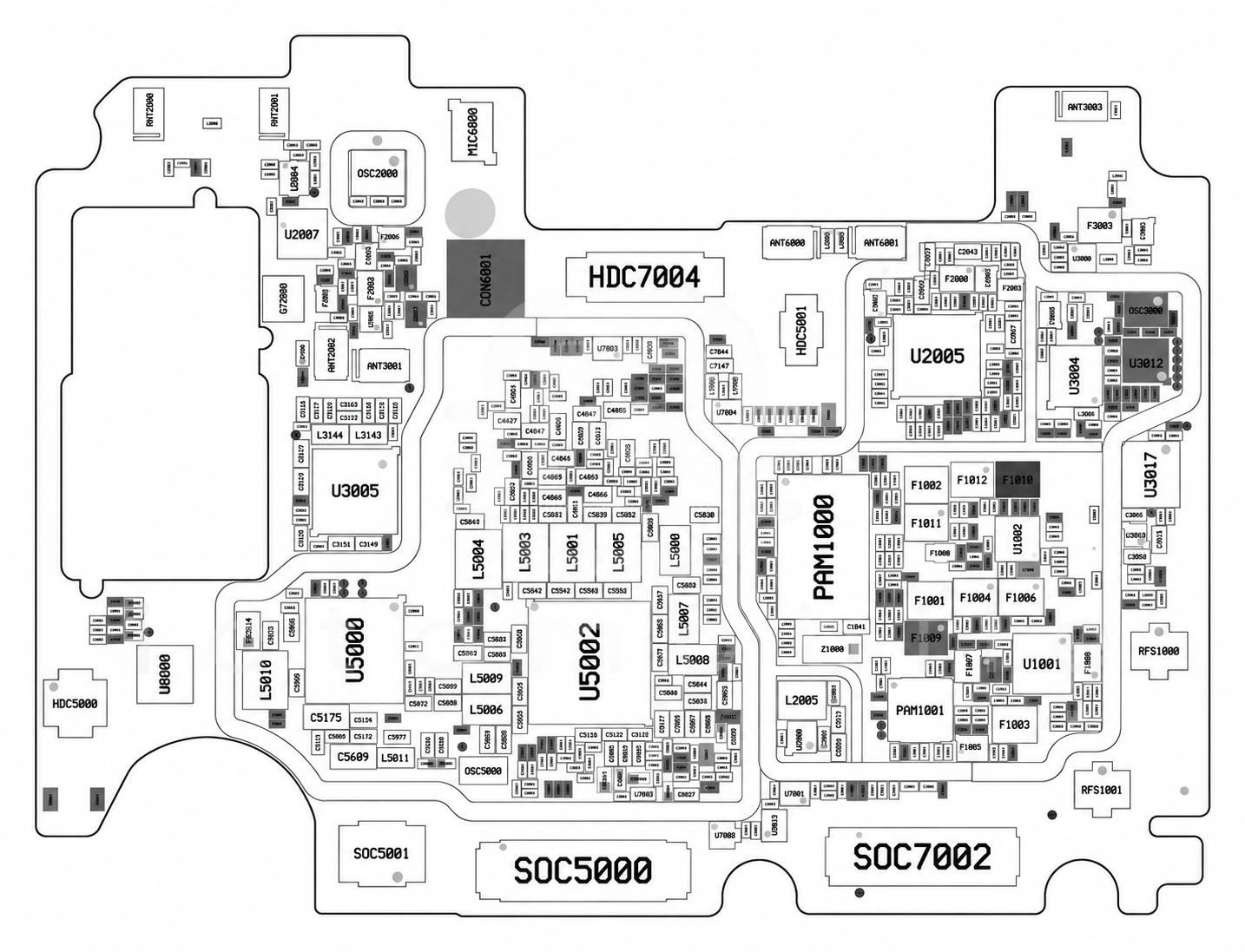

روی برد

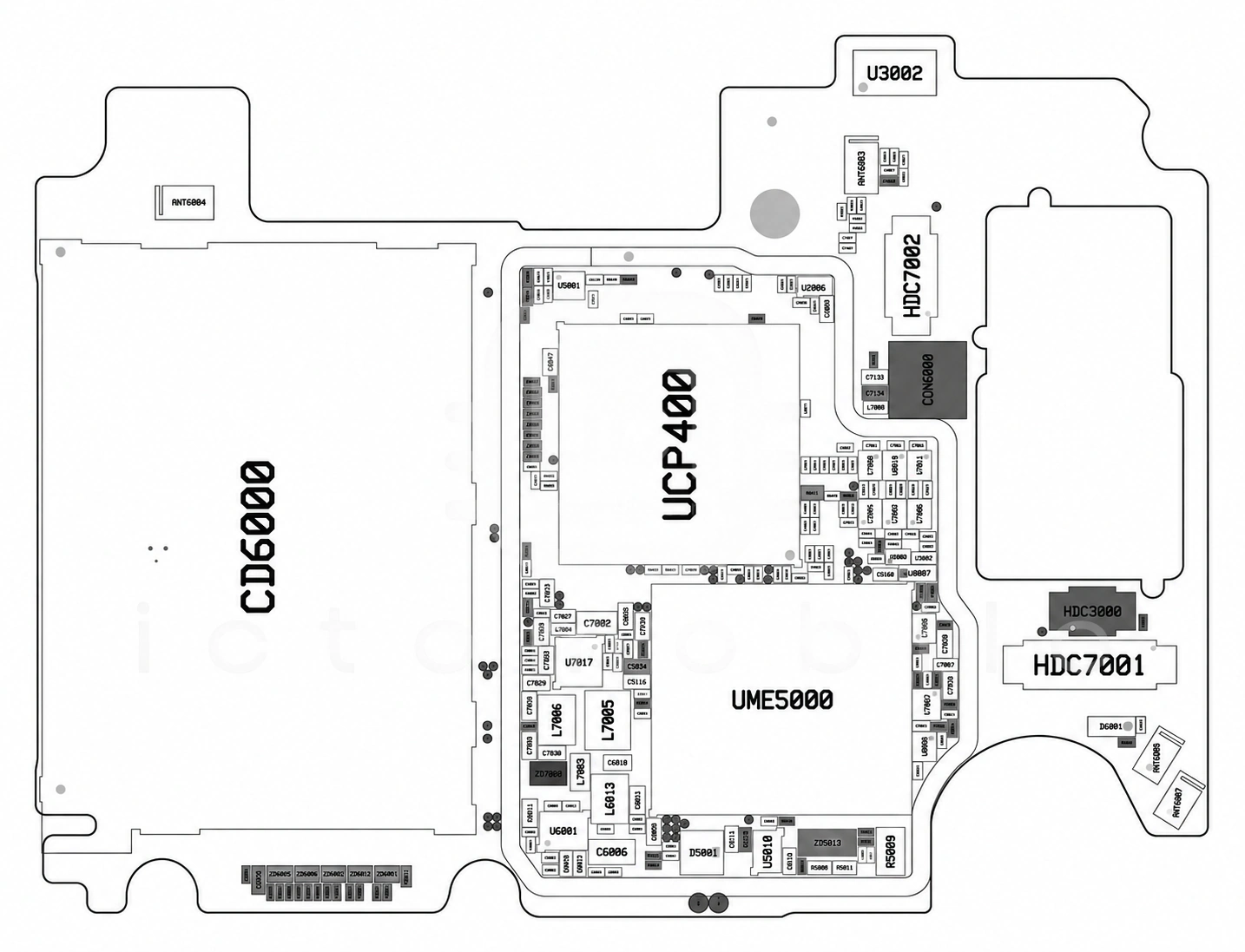

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MXDLN16Uآمپلی فایر GPSMAXSCEND←

۲BGS12SN6سوئیچ آنالوگ SPDTInfineon←

۳MXD8680Sسوئیچ آنتن DiversityMAXSCEND←

۴S3NRN82XNFCSamsung semiconductor←

۵S2MU106X01-6030درایور USB و شارژSamsung semiconductor←

۶S2MPU08A01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۷2SK3541ترانزیستور MosfetROHM←

۸AP7340D-22FS4-7رگولاتور ولتاژ LDODIODES←

۹ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۱۰S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←

۱۱SKY77656-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←

۱۲RF1896سوئیچ آنتنRFMD←

۱۳SKY77786-11پاور آمپلی فایر 4GSkyworks Solutions Inc←

۱۴RF1492Aسوئیچ آنتنRFMD←

۱۵S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←

۱۶S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←

۱۷LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۱۸YAS539سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←

۱۹NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۰NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۱D26V0H1U2LP20محافظ ESDDIODES←

۲۲KTS1682محافظ اضافه ولتاژKinetic Technologies←

۲۳KLNBG2JETD-B041حافظه eMMC (هارد)Samsung semiconductor←

۲۴AP7342D-1828FS6-7رگولاتور ولتاژ LDODIODES←

۲۵AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←

۲۶ET51518YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۲۷AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←

۲۸AP7343D-105FS4-7B-71رگولاتور ولتاژ LDODIODES←

۲۹ET53318YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←

۳۰CDC3RL02BYFPRگیت بافرTexas Instruments←

۳۱AP7346D-3318FS6-7رگولاتور ولتاژ LDODIODES←

۳۲Exynos 7 Octa 7884 (S5E7884B)CPU بخش Application و BasebandSamsung semiconductor←

۳۳S2DPS01درایور بک لایت LCDSamsung semiconductor←

۳۴SMA1301آمپلی فایر صوتSilicon Mitus←

۳۵PMZ320UPEترانزیستور MosfetNexperia←

۳۶NCP03WF104F05RLمقاومت NTC 100KMurata←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
