برد شیائومی Mi 5S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

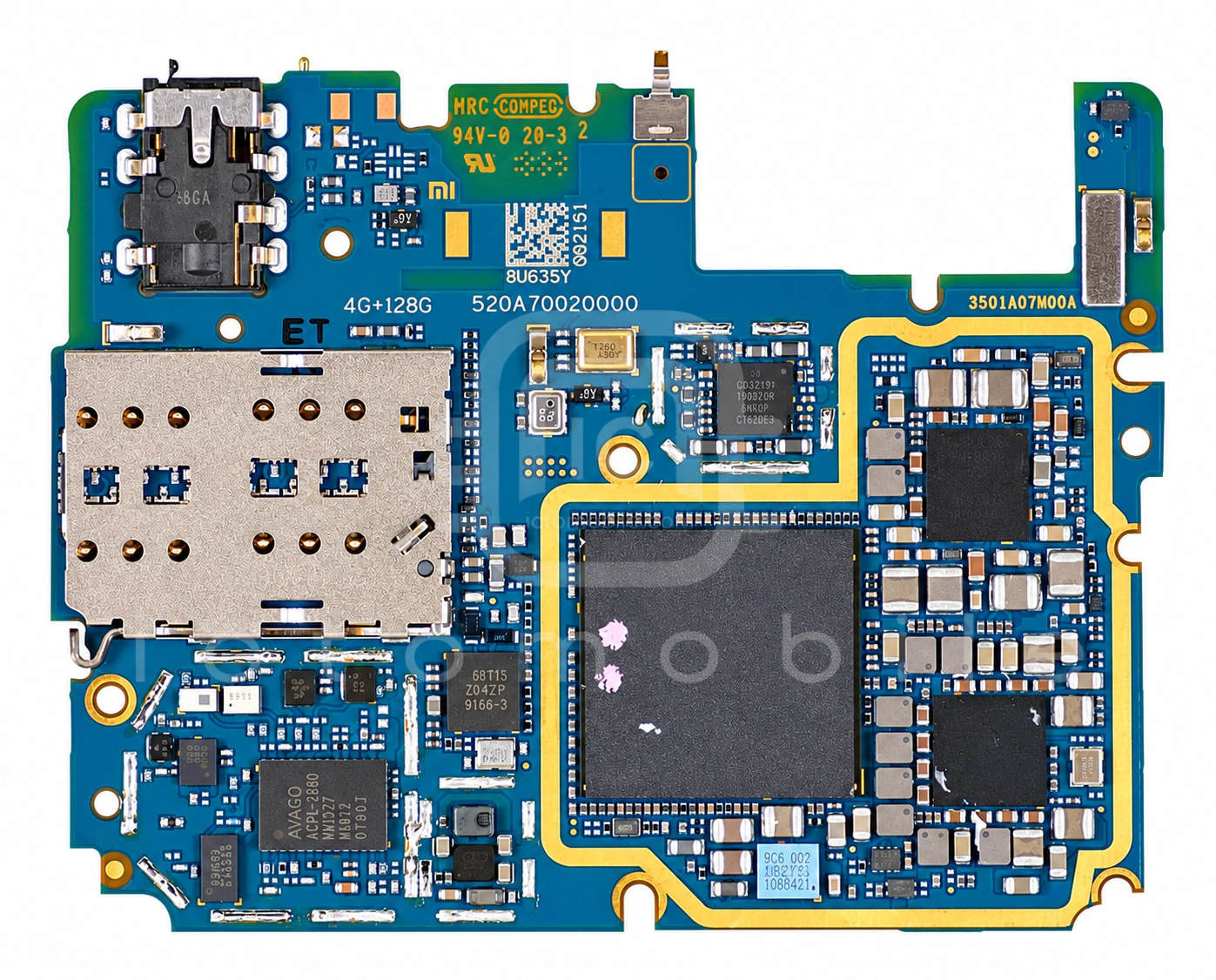

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

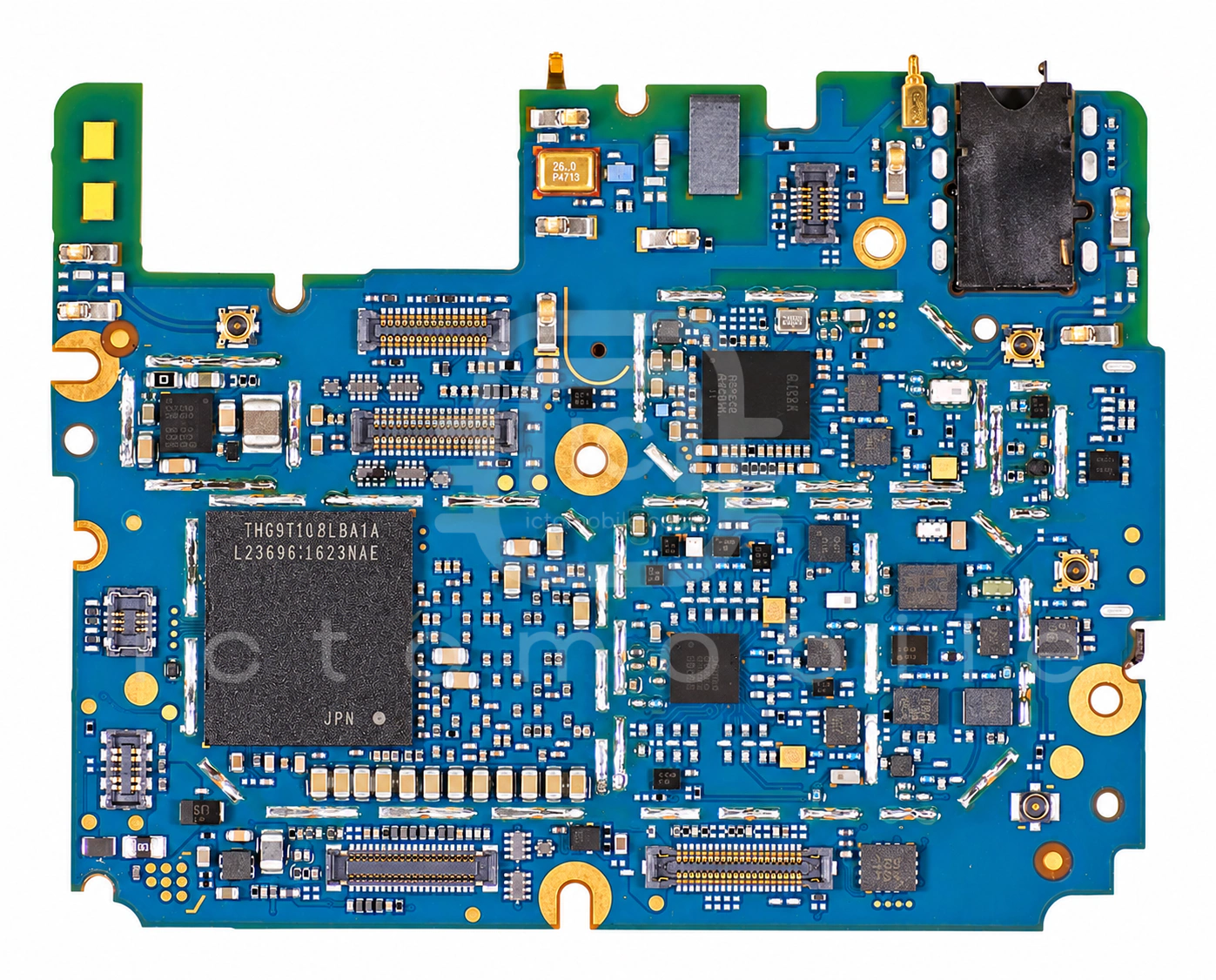

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱TCR5AM105رگولاتور ولتاژ LDOToshiba Semiconductor←
۲NCP134AMX110TCGرگولاتور ولتاژ LDOON Semiconductor←
۳RP115L171B5-E2رگولاتور ولتاژ LDORICOH electronics devices division←
۴LMSP32QQ-H20TEMPسوئیچ آنتنMurata←
۵THGLF1G9D8KBASGحافظه UFS (هارد)Toshiba Semiconductor←
۶TQQ0041Eفیلتر RFQORVO←
۷QFE3100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸BMI160سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۹PN66TNFCNXP Semiconductors←
۱۰RF1643Aسوئیچ آنتن DiversityQORVO←
۱۱PMI8996تغذیه و شارژQUALCOMM Incorporated←
۱۲BMP285سنسور فشار جو (Barometer)Bosch←
۱۳SAYFH2G53BC0F0Aفیلتر RFنامعلوم←
۱۴QCA6164Aبلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۵AK09915سنسور مغناطیسی قطب نما (Compass)AKM←
۱۶RFFM8248ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۷ACPM-7800پاور آمپلی فایر GSM و 3GAvago←
۱۸MSM8996CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۹SAWFD1G90KE0F0Aفیلتر RFنامعلوم←
۲۰TQQ0041Eفیلتر RFQORVO←
۲۱BGS16MN14سوئیچ آنتنInfineon←
۲۲TFA9891آمپلی فایر صوتNXP Semiconductors←
۲۳RF8007Aپاور آمپلی فایر 4GRFMD←
۲۴WCD9335Codec صوتQUALCOMM Incorporated←
۲۵CSPEMI202AGفیلتر EMI و محافظ ESDON Semiconductor←
۲۶TPS61098DSEرگولاتور ولتاژ LDOTexas Instruments←
۲۷ACPM-9341پاور آمپلی فایر 4GAvago←
۲۸TQQ0041Eفیلتر RFQORVO←
۲۹WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۰AKM8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۳۱SMB1351شارژQUALCOMM Incorporated←
۳۲RFFM8538ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۳ACPM-9340پاور آمپلی فایر 4GAvago←
۳۴ACFM-2013سوئیچ آنتن 3G و 4GAvago←
۳۵BGS13S2N9سوئیچ SP3TInfineon←
۳۶PM8996تغذیه بخش ApplicationQUALCOMM Incorporated←
۳۷LP5562درایور RGB LEDTexas Instruments←
۳۸RF1694Bسوئیچ آنالوگ SPDTQORVO←
