برد شیائومی Redmi Note 3 (MediaTek)

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

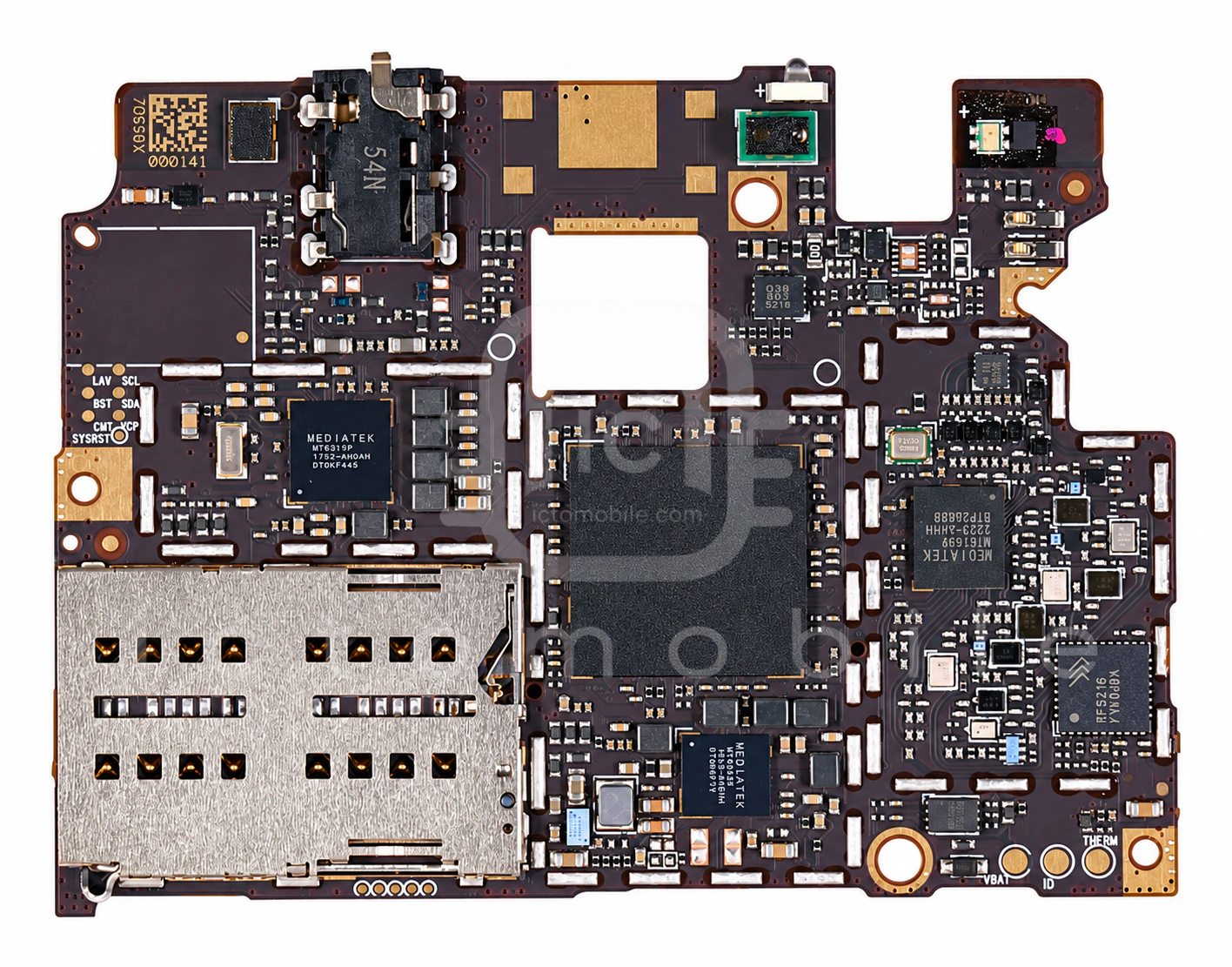

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

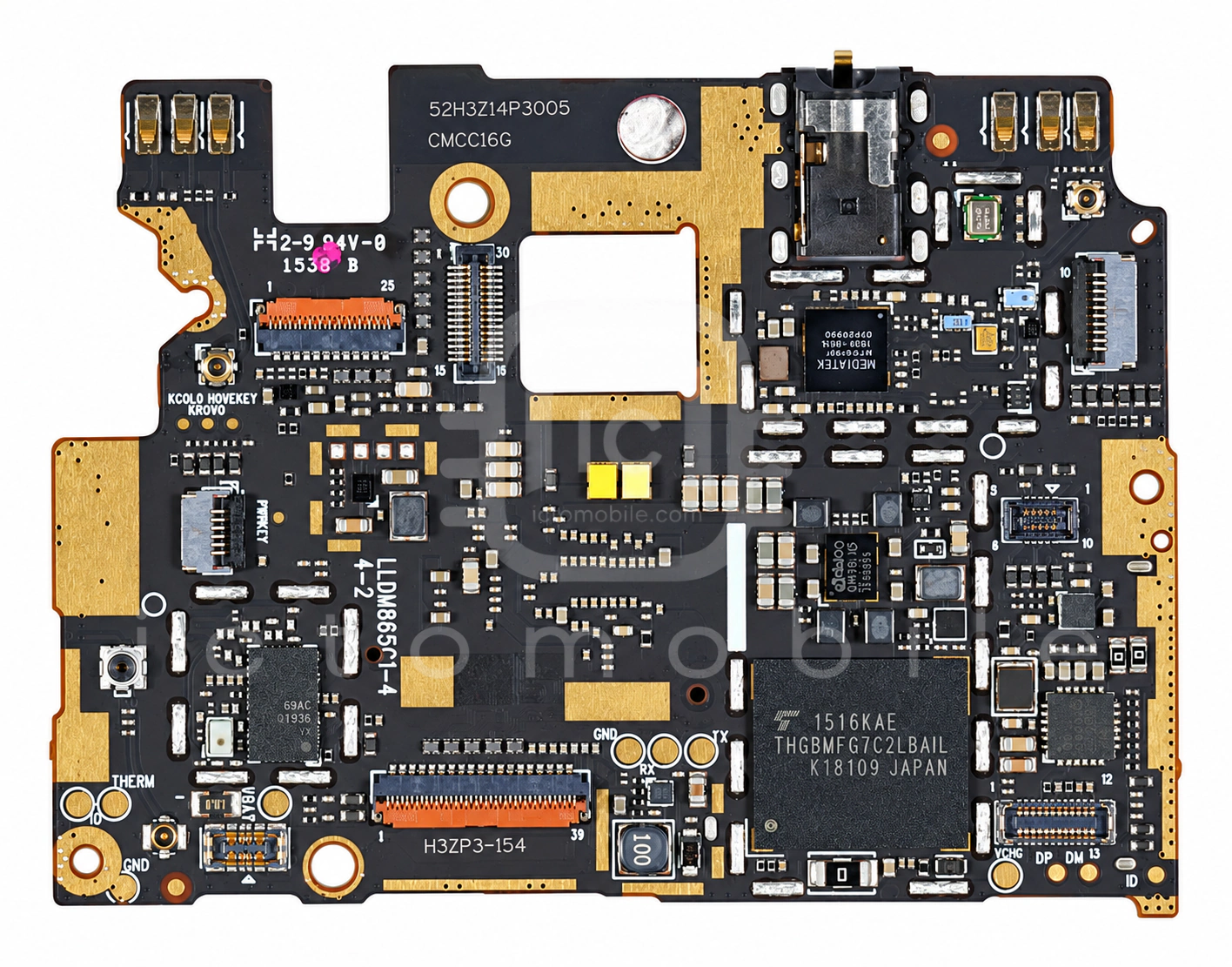

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RF5410ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RFMD←
۲MT6332Pتغذیه و شارژMediatek←
۳KTD2151EUO-TRتغذیه صفحه نمایشKinetic Technologies←
۴SAFFB1G56KB0F0Aفیلتر مسیر GPSنامعلوم←
۵BMI120سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۶MT6331Pتغذیه (PMU) و Codec صوتMediatek←
۷AH1903سنسور مغناطیسی اثر هال (Hall Effect)DIODES←
۸SGM2036رگولاتور ولتاژ LDOSG Micro←
۹RDALN16آمپلی فایر GPSRDA Microelectronics←
۱۰MT6169Vفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۱LM3643درایور LED فلاش دوربینTexas Instruments←
۱۲H9CKNNNBKTMRPR-NUHحافظه RAMSkhynix←
۱۳RF1636سوئیچ آنتن DiversityQORVO←
۱۴SGM3743درایور بک لایت LCDSG Micro←
۱۵MT6630QPبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۶AK09911Cسنسور مغناطیسی قطب نما (Compass)AKM←
۱۷RF5216ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۱۸AW8738FCRآمپلی فایر صوتAwinic←
۱۹BQ24251شارژTexas Instruments←
۲۰DA9210کانورتر ولتاژ (DC/DC Voltage Converter)Dialog←
۲۱CW2015اندازه گیر سطح باتری (Fuel Gauge)Cellwise←
۲۲THGBMFG7C2LBAILحافظه eMMC (هارد)Toshiba Semiconductor←
۲۳MT6795CPU بخش Application و BasebandMediatek←
۲۴TPS61280Aکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
