نقشه برد Samsung Galaxy Tab 3 8.0 (SM-T310)

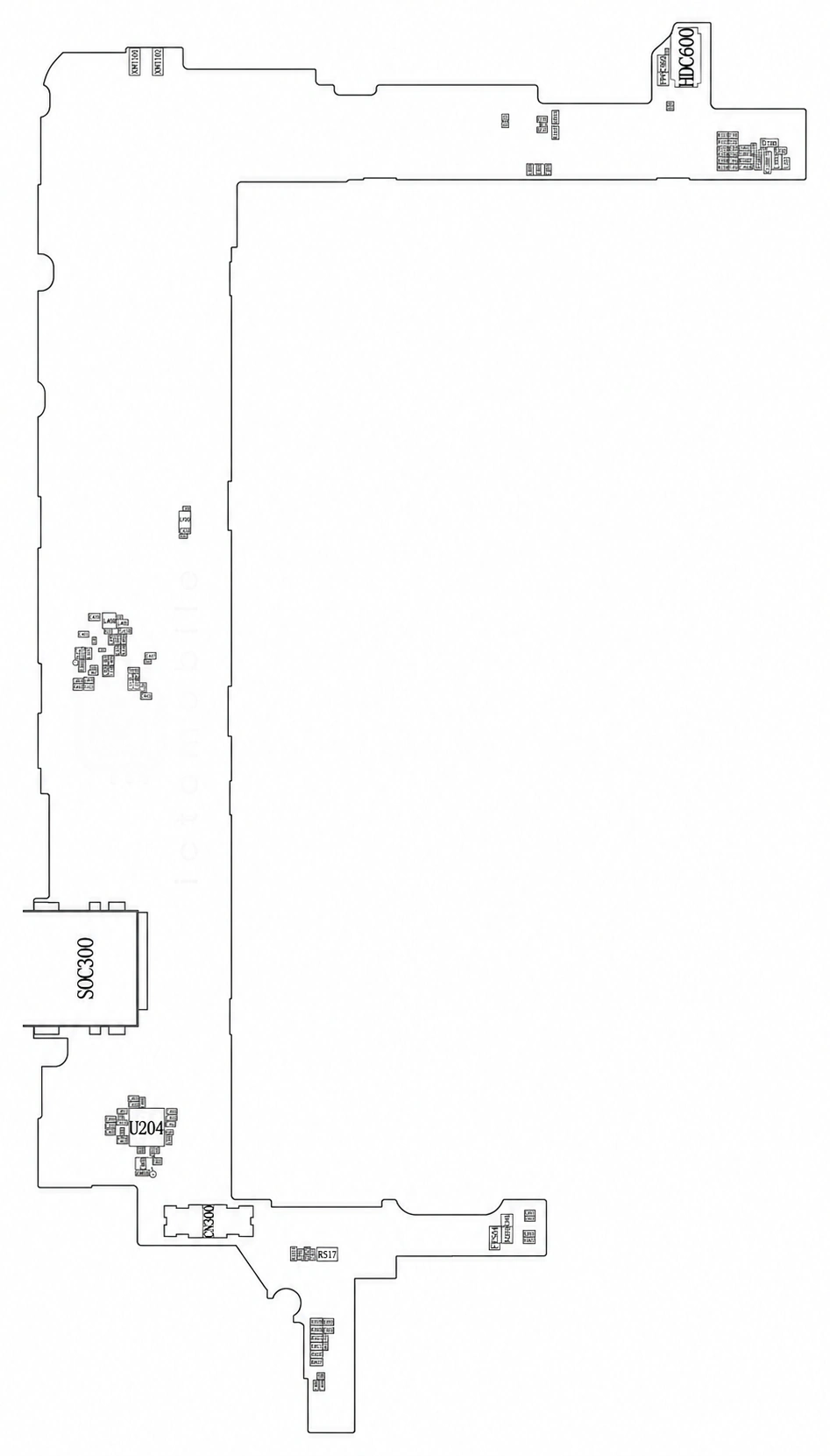

روی برد

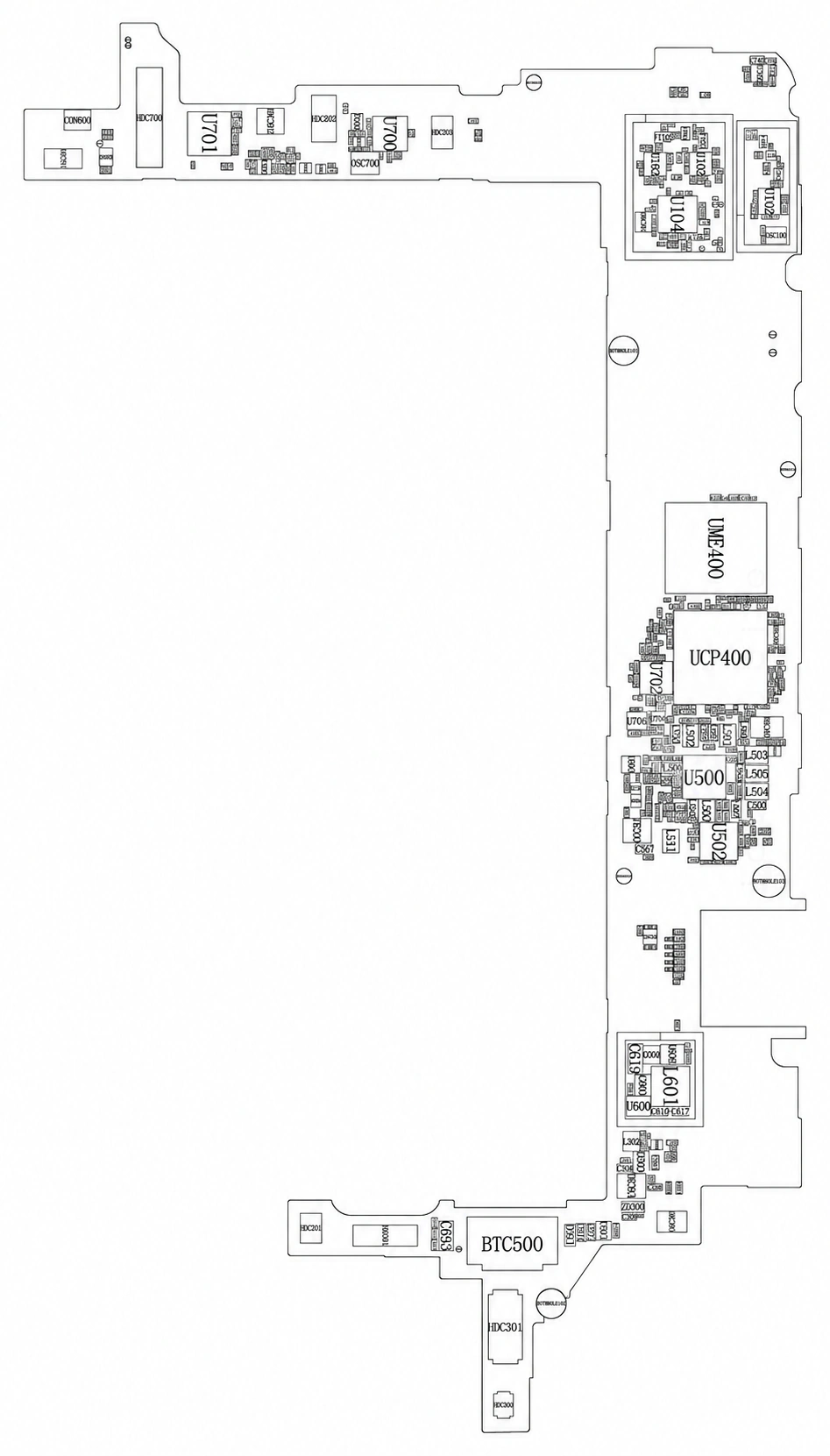

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱RP154L014B-E2رگولاتور ولتاژ LDORICOH electronics devices division←

۲RP103K281D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۳S-5712ACDL1-I4T1Uسنسور مغناطیسی اثر هال (Hall Effect)Seiko Instruments←

۴NCP338FCCT2Gسوئیچ بار (Load Switch)ON Semiconductor←

۵WM1811Codec صوتWolfson←

۶FSA2270TUMXسوئیچ آنالوگ SPDTFairchild Semiconductor←

۷PMR280UNترانزیستور MosfetNXP Semiconductors←

۸MMS-252درایور صفحه لمسی (تاچ) (Touch Screen)نامعلوم←

۹NCX2220GMمقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←

۱۰RUM002N0ترانزیستور MosfetROHM←

۱۱NL17SG32P5T5Gگیت ORON Semiconductor←

۱۲MC96FR332AمیکروکنترلرABOV←

۱۳RP103K281D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۴YAS532Bسنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←

۱۵BGU8009آمپلی فایر GPSNXP Semiconductors←

۱۶BCM4752IUB2GGPSBroadcom←

۱۷BCM4334HKUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←

۱۸KLMAG2GEAC-B002حافظه eMMC (هارد)Samsung semiconductor←

۱۹SiI9244BOدرایور MHLSIMG - Silicon Image←

۲۰K2DHTRسنسور شتاب (Accelerometer)STMicroelectronics←

۲۱FXMA2102UMXمبدل سطح ولتاژ (Level Shifter/Level Translator)Fairchild Semiconductor←

۲۲R3111Q281C-TRآشکارساز (Detector) ولتاژRICOH electronics devices division←

۲۳S5M8767تغذیه بخش ApplicationSamsung semiconductor←

۲۴DTC144EMترانزیستور BJTROHM←

۲۵MAX77693درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←

۲۶RP103K331Dرگولاتور ولتاژ LDORICOH electronics devices division←

۲۷2SK3541ترانزیستور MosfetROHM←

۲۸RUM002N0ترانزیستور MosfetROHM←

۲۹Si1013X-T1-GE3ترانزیستور MosfetVishay Siliconix←

۳۰LP8556TMX-E09درایور بک لایت LCDTexas Instruments←

۳۱PMEG6020EPAدیود شاتکیNXP Semiconductors←

۳۲ISL9110SIINZ-Tکانورتر ولتاژ (DC/DC Voltage Converter)Renesas Technology Corp←

۳۳R3111Q301C-TRآشکارساز (Detector) ولتاژRICOH electronics devices division←

۳۴MAX14654EWCمحافظ اضافه ولتاژMaxim←

۳۵2SK3541ترانزیستور MosfetROHM←

۳۶RUM002N0ترانزیستور MosfetROHM←

۳۷MAX14634سوئیچ باتریMaxim←

۳۸Exynos 4212CPU بخش ApplicationSamsung semiconductor←
