برد آیفون XR (A2108)

A2108

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

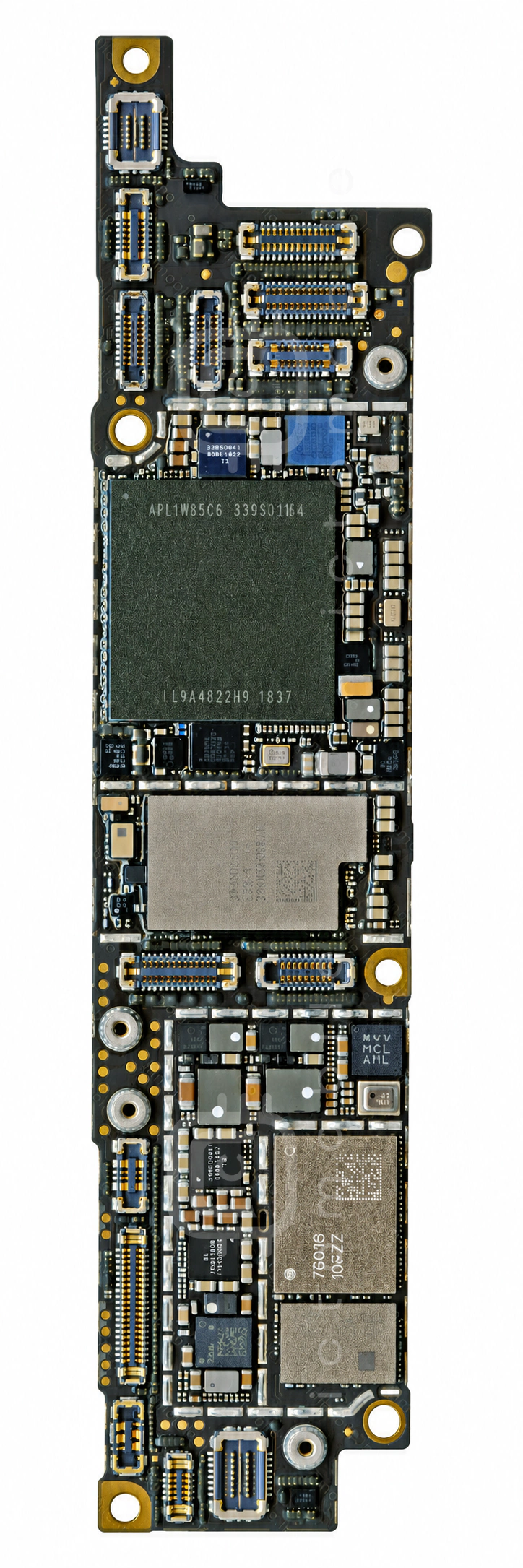

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

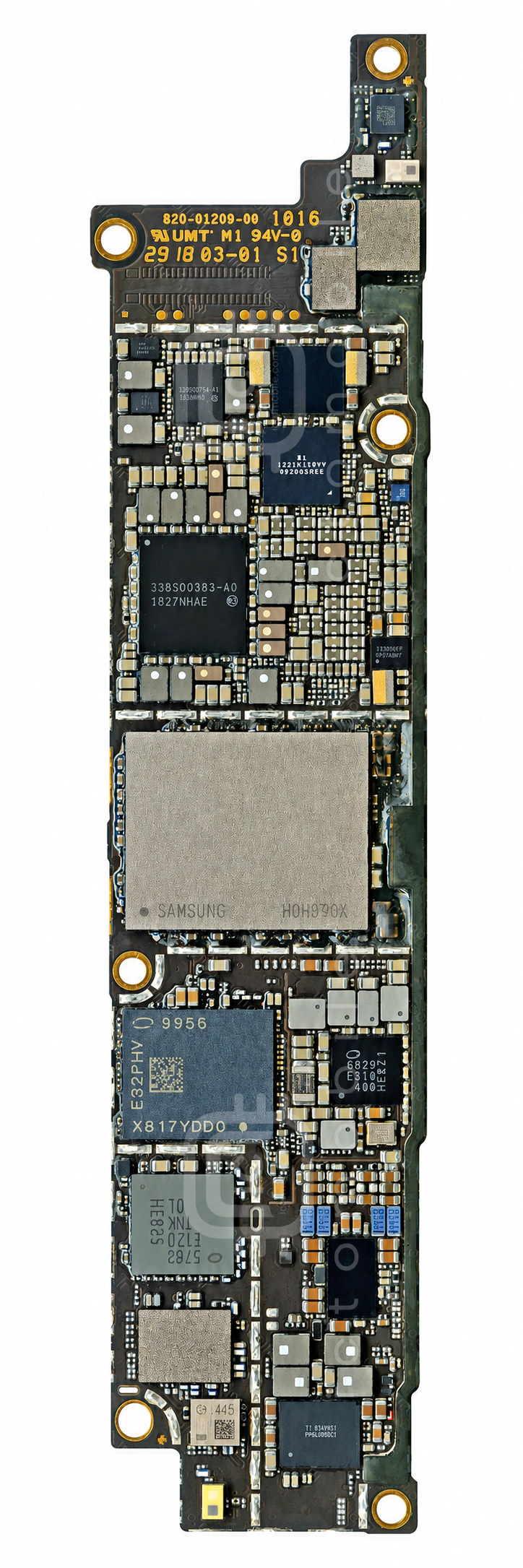

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۲TSB3243VC0428CHNA1حافظه Nand Flash (هارد)Toshiba Semiconductor←
۳SKY13765آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۴SKY13775سوئیچ آنتنSkyworks Solutions Inc←
۵LM3539A1درایور بک لایت LCDTexas Instruments←
۶SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۷PMB6829تغذیه بخش BasebandIntel←
۸SKY13768آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۹SCY9920175مقایسه کننده ولتاژ (Voltage Comparator)ON Semiconductor←
۱۰SKY78170ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۱BC59355A2شارژ بی سیمBroadcom←
۱۲CG8740AATدرایور USBCypress←
۱۳339S00580بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۱۴SN2600B1شارژTexas Instruments←
۱۵338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۱۶LM35662درایور LED فلاش دوربینTexas Instruments←
۱۷338S00375-A1 (D2462A1)تغذیه دوربینDialog←
۱۸PMB5762-A2فرستنده و گیرنده رادیویی (RF Transceiver) و GPSIntel←
۱۹SN100VUK-B20148NFCNXP Semiconductors←
۲۰QM18099تیونر آنتن RFQORVO←
۲۱338S00383-A0 (D2542A0)تغذیه بخش ApplicationApple←
۲۲CAT24C08C4Aحافظه EEPROMON Semiconductor←
۲۳LM3539A1درایور بک لایت LCDTexas Instruments←
۲۴BMP284AAسنسور فشار جو (Barometer)Bosch←
۲۵ACFM-1312-AP1تریپلکسر (Triplexer)Avago←
۲۶STB601A0درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۲۷FAN53740UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۸A12 - APL1W81CPU بخش ApplicationTSMC←
۲۹X-Gold 756 PMB9955CPU بخش BasebandIntel←
۳۰HRPDAF091ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۳۱SKY65795آمپلی فایر GPSSkyworks Solutions Inc←
۳۲BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳۳QM81019Mردیاب پوش توان (EPT)QORVO←
۳۴CBTL1612A1درایور USB و شارژNXP Semiconductors←
۳۵TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۳۶338S00248(CS42L75)Codec صوتCirrus Logic←
۳۷338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۳۸STLNXA1L9YZ2حافظه EEPROMنامعلوم←
۳۹LM3566درایور LED فلاش دوربینTexas Instruments←
۴۰QM18099تیونر آنتن RFQORVO←
۴۱AFEM-8092-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
