نقشه برد Samsung Galaxy S8+ (SM-G955U)

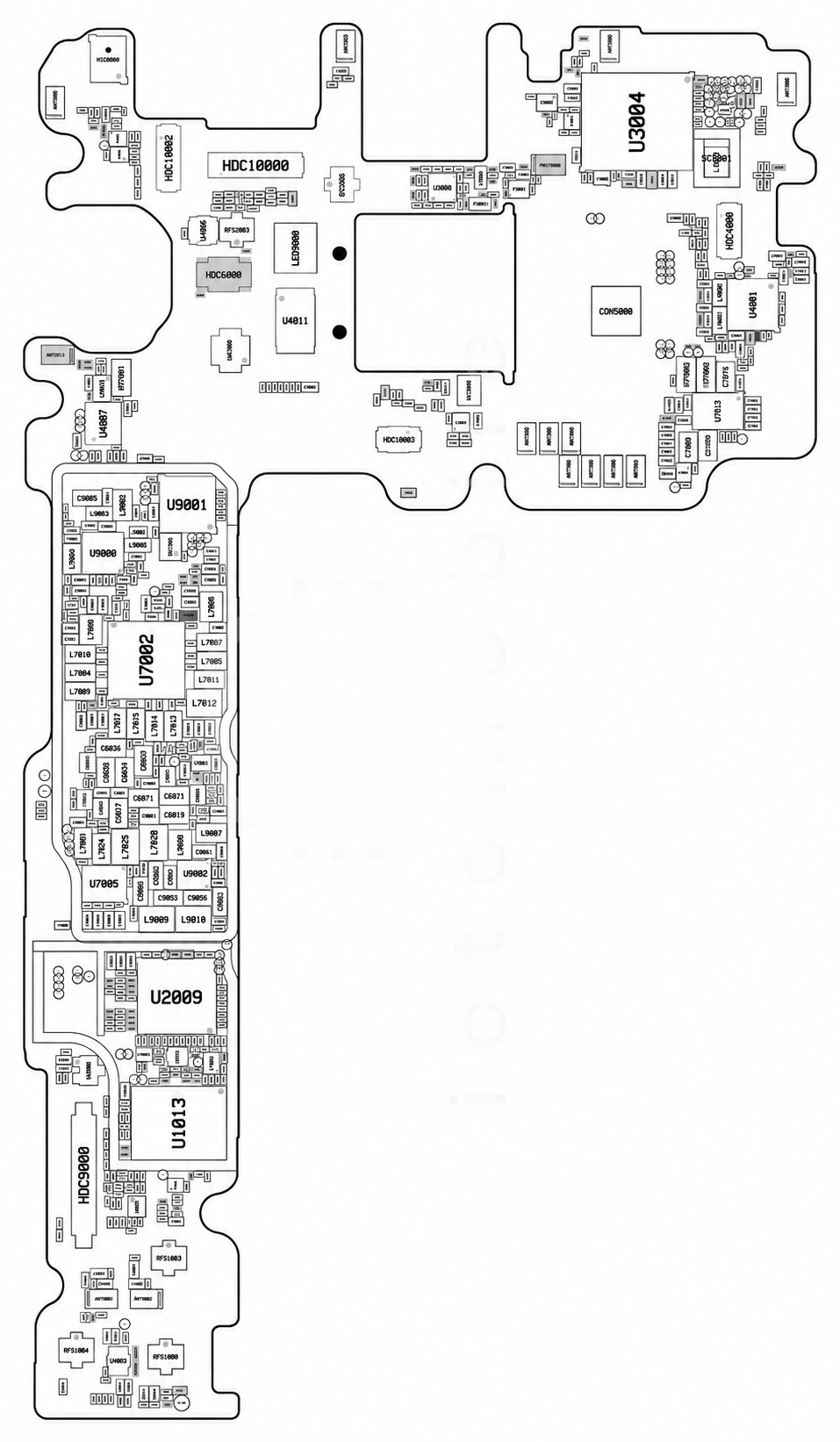

روی برد

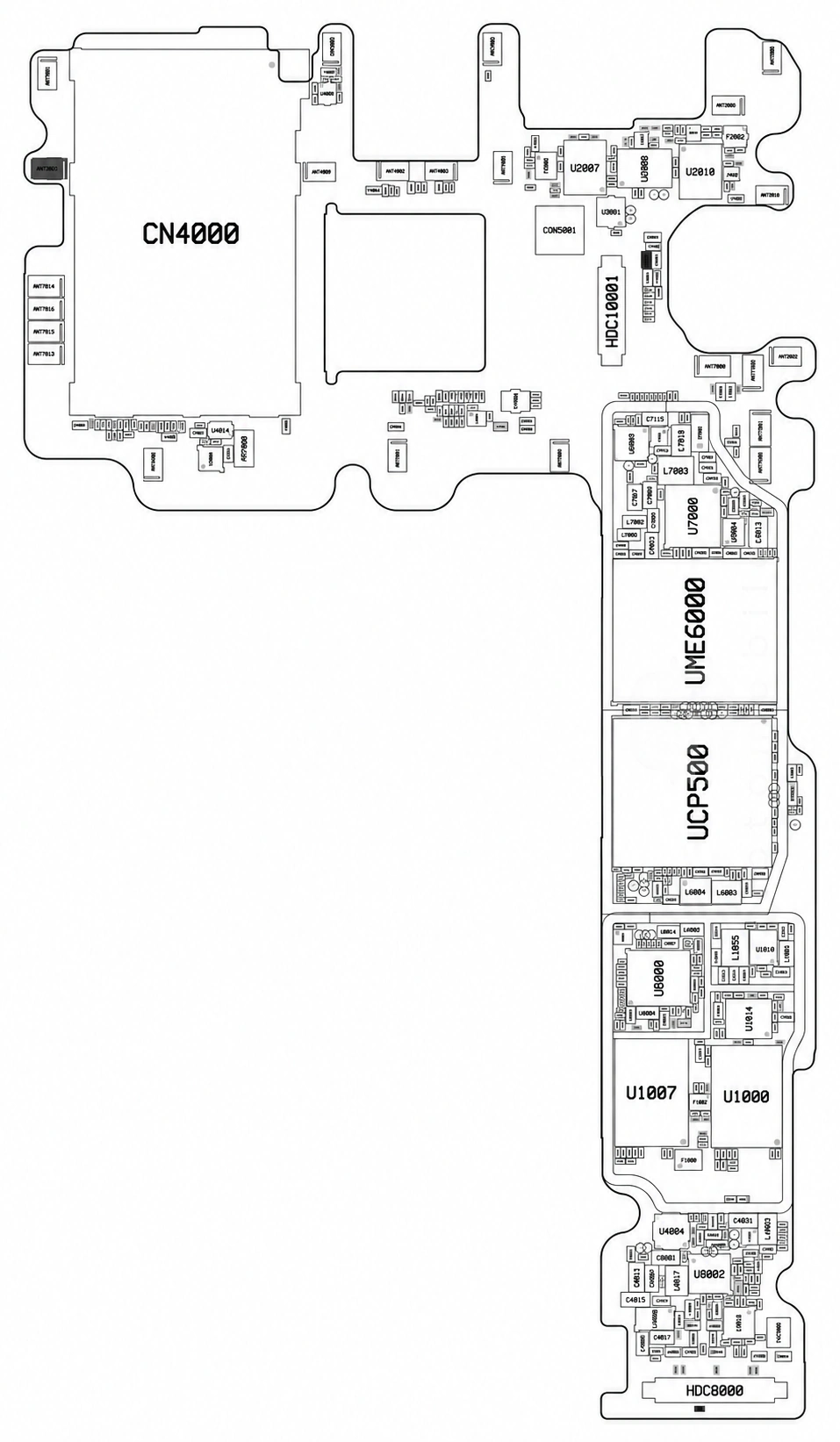

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۶۵ موقعیت از ۶۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱AK09916Cسنسور مغناطیسی قطب نما (Compass)AKM←

۲PN80T37NFCNXP Semiconductors←

۳P9320Sشارژ بی سیمIDT - Integrated Device Technology←

۴NCP114AMX330TCGرگولاتور ولتاژ LDOON Semiconductor←

۵LBEE5DZ1KL-997بلوتوث و وای فای (BT & WIFI)نامعلوم←

۶74AUP1G157GMمالتی پلکسر (MultiPlexer)Nexperia←

۷74AUP1G157GMمالتی پلکسر (MultiPlexer)Nexperia←

۸NCP153MX330180TCGرگولاتور ولتاژ LDOON Semiconductor←

۹QLN2050سوئیچ آنتن بلوتوث و وای فای (wifi)QUALCOMM Incorporated←

۱۰ADPD143RIسنسور ضربان قلب (Heart Rate)نامعلوم←

۱۱LPS22HBسنسور فشار جو (Barometer)STMicroelectronics←

۱۲NL17SG08P5T5Gگیت ANDON Semiconductor←

۱۳AP7340D-28FS4-7رگولاتور ولتاژ LDODIODES←

۱۴S-5712CCDL1-I4T1Uسنسور مغناطیسی اثر هال (Hall Effect)Seiko Instruments←

۱۵LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۱۶S5C73C3X01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←

۱۷S2MPB02تغذیه (PMU)Samsung semiconductor←

۱۸PM8998تغذیه بخش ApplicationQUALCOMM Incorporated←

۱۹MAX77838تغذیه صفحه نمایش و صفحه لمسی (تاچ)Maxim←

۲۰PM8005تغذیه (PMU)QUALCOMM Incorporated←

۲۱WTR5975فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۲۲RF1624سوئیچ SPSTQORVO←

۲۳SFHG89XA402فیلتر مسیر GPSنامعلوم←

۲۴DMN601WK-7-85ترانزیستور MosfetDIODES←

۲۵SAWFD1G96AC2F3Kبالون رادیویی (RF Balun)WISOL←

۲۶AFEM-9053ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۲۷BGS12SN6سوئیچ آنالوگ SPDTInfineon←

۲۸NCX2200GMمقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←

۲۹DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۳۰STAPS01MSTنامعلوم←

۳۱ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←

۳۲BGSA132MN10سوئیچ SP3TInfineon←

۳۳AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←

۳۴DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←

۳۵DPX202700DT-4162A1سوئیچ آنتنTDK-EPC←

۳۶SKY13716-11سوئیچ آنتن DiversitySkyworks Solutions Inc←

۳۷D5319سوئیچ آنتن DiversityTDK-EPC←

۳۸SAFFB2G35KA1F3KR15فیلتر RFنامعلوم←

۳۹D5320سوئیچ آنتن DiversityTDK-EPC←

۴۰SKY65611-11آمپلی فایر GPSSkyworks Solutions Inc←

۴۱B9839سوئیچ آنتن Diversityنامعلوم←

۴۲SAFFB2G35KA1F3KR15فیلتر RFنامعلوم←

۴۳FXLA0104QFXمبدل سطح ولتاژ (Level Shifter/Level Translator)ON Semiconductor←

۴۴TPS612592YFFRکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۴۵PCAL6524IO ExpanderNXP Semiconductors←

۴۶NCP03WF104F05RLمقاومت NTC 100KMurata←

۴۷SM5720درایور USB، شارژ ، ویبراتورSilicon Mitus←

۴۸S2ABB01X01کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←

۴۹THGAF4G9N4LBAIRحافظه UFS (هارد)Toshiba Semiconductor←

۵۰MSM8998CPU بخش Application و BasebandQUALCOMM Incorporated←

۵۱RT8010GQWکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←

۵۲DMN2320UFB4-7Bترانزیستور MosfetDIODES←

۵۳QET4100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۵۴WCD9341Codec صوتQUALCOMM Incorporated←

۵۵AP7340D-18FS4-7رگولاتور ولتاژ LDODIODES←

۵۶SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←

۵۷SKY78160-11ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۵۸SFWG00DB002فیلتر RFWISOL←

۵۹AFEM-9066ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۶۰DPX202690DTسوئیچ آنتنTDK-EPC←

۶۱FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←

۶۲RTC6213Nرادیو FMRichWave←

۶۳MAX98506آمپلی فایر صوتMaxim←

۶۴FPF3688UCXمحافظ اضافه ولتاژFairchild Semiconductor←

۶۵S2MM005X02-6130درایور USB Type-CSamsung semiconductor←
