برد سامسونگ A9 2018 (SM-A920F)

SM-A920F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

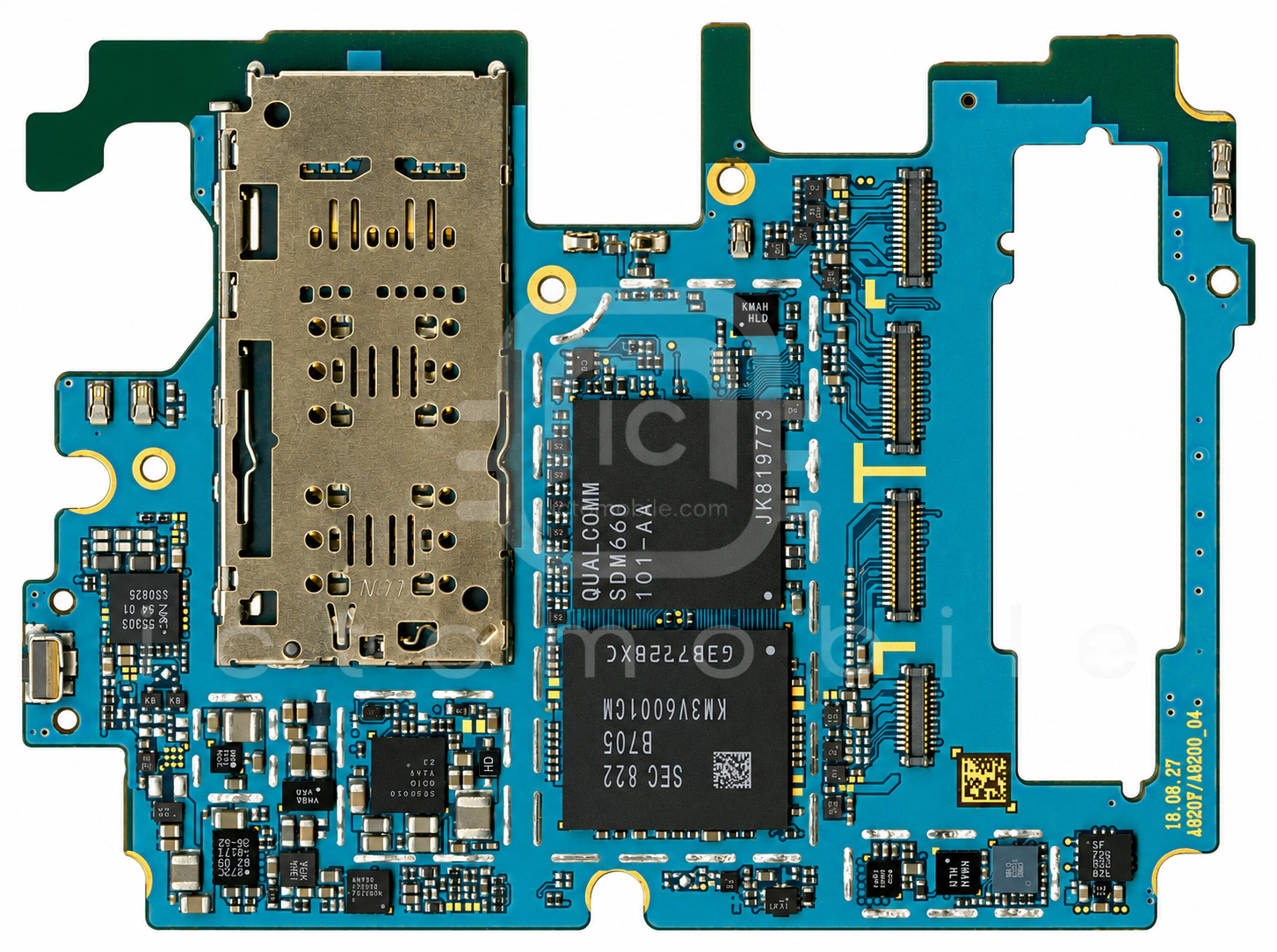

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

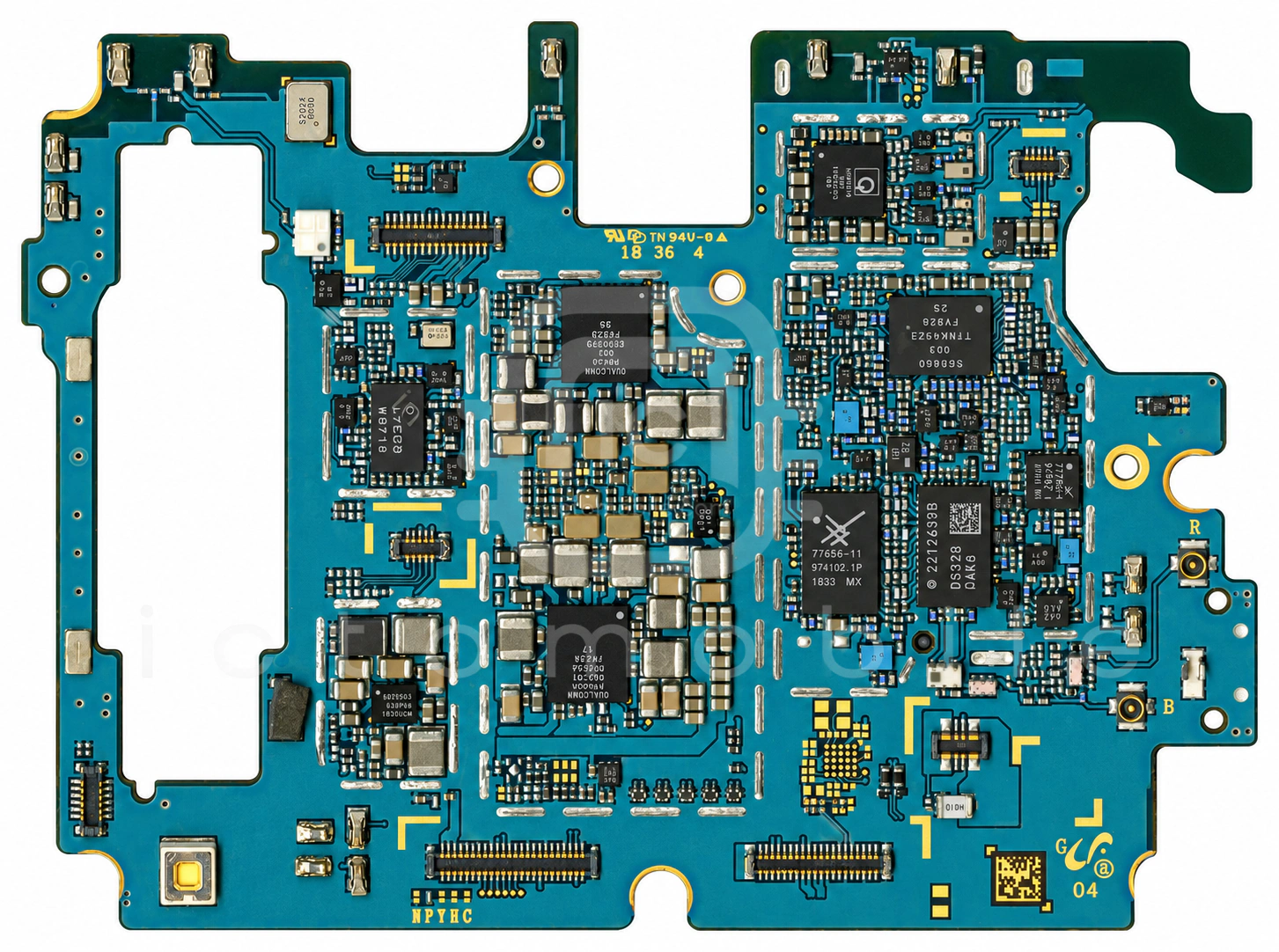

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱BGS8M2آمپلی فایر کم نویز (LNA)NXP Semiconductors←
۲DPX252690Dسوئیچ آنتنTDK-EPC←
۳WCN3990بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۴FSA644UCXسوئیچ آنالوگFairchild Semiconductor←
۵FPF3688UCXمحافظ اضافه ولتاژFairchild Semiconductor←
۶S2MM005X02-6130درایور USB Type-CSamsung semiconductor←
۷RDP1025Bدیود محافظ ولتاژ TVSRFsemi←
۸NCP03WF104F05RLمقاومت NTC 100KMurata←
۹ES26P4NAدیود محافظ ولتاژ TVSWuxi Etek Microelectronics Co←
۱۰NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۱QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←
۱۲PM660تغذیه (PMU)QUALCOMM Incorporated←
۱۳NCP03WF104F05RLمقاومت NTC 100KMurata←
۱۴SKY77656-11پاور آمپلی فایر GSM و 3GSkyworks Solutions Inc←
۱۵MXD8642سوئیچ آنتن 3G و 4GMAXSCEND←
۱۶BGSA14GN10سوئیچ SP4TInfineon←
۱۷KM2V7001CM-B706حافظه eMCP (هارد)Samsung semiconductor←
۱۸SEN81DSXS1-YT30NFCSamsung semiconductor←
۱۹SM5705Qدرایور USB و شارژSilicon Mitus←
۲۰SKY77786-11پاور آمپلی فایر 4GSkyworks Solutions Inc←
۲۱MXD8621سوئیچ آنتنMAXSCEND←
۲۲NCP03WF104F05RLمقاومت NTC 100KMurata←
۲۳SM5326ADetector جک هدفونSamsung semiconductor←
۲۴PMZB290UNترانزیستور MosfetNexperia←
۲۵MXD8621سوئیچ آنتنMAXSCEND←
۲۶AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←
۲۷DBMD4HD171A1AWRIپردازشگر صوتDSP←
۲۸BGS12SN6سوئیچ آنالوگ SPDTInfineon←
۲۹PM660Aتغذیه (PMU) و Codec صوتQUALCOMM Incorporated←
۳۰BGSX22GN10سوئیچ آنتنInfineon←
۳۱2SK3541ترانزیستور MosfetROHM←
۳۲BGS8M2آمپلی فایر کم نویز (LNA)NXP Semiconductors←
۳۳Snapdragon 660 SDM660CPU بخش Application و BasebandQUALCOMM Incorporated←
۳۴S2DOS03تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۳۵AP7346D-3318FS6-7رگولاتور ولتاژ LDODIODES←
۳۶SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۷2SK3541ترانزیستور MosfetROHM←
۳۸D5328سوئیچ آنتن اصلیTDK-EPC←
۳۹FSA644UCXسوئیچ آنالوگFairchild Semiconductor←
۴۰MXDLN16Uآمپلی فایر GPSMAXSCEND←
۴۱SFML7E0H001سوئیچ آنتن DiversityWISOL←
۴۲TFA9872CUKآمپلی فایر صوت / درایور ویبراتورNXP Semiconductors←
۴۳LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۴۴ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
