برد سامسونگ J5 2017 (SM-J530F/DS)

SM-J530F/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

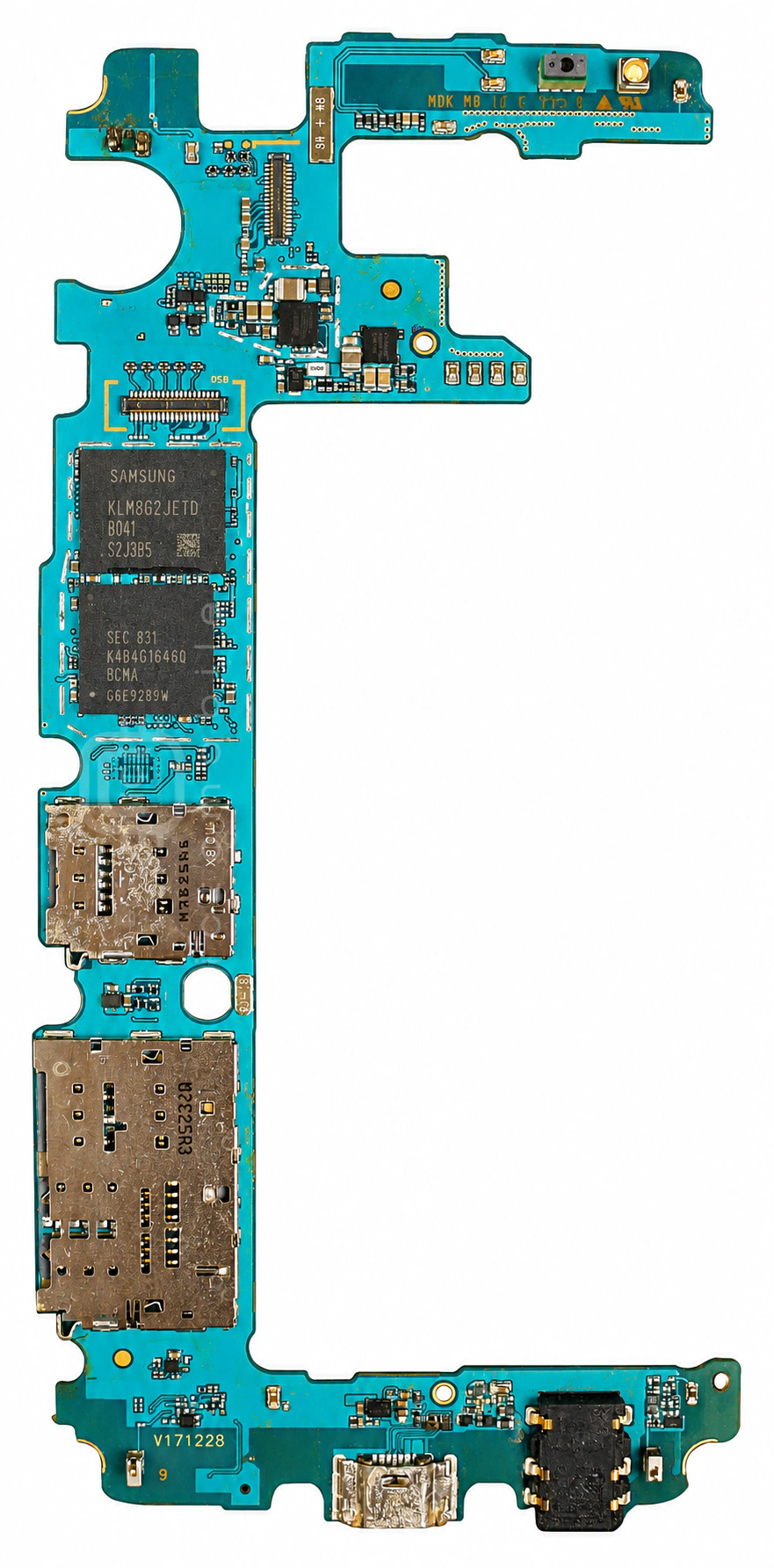

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

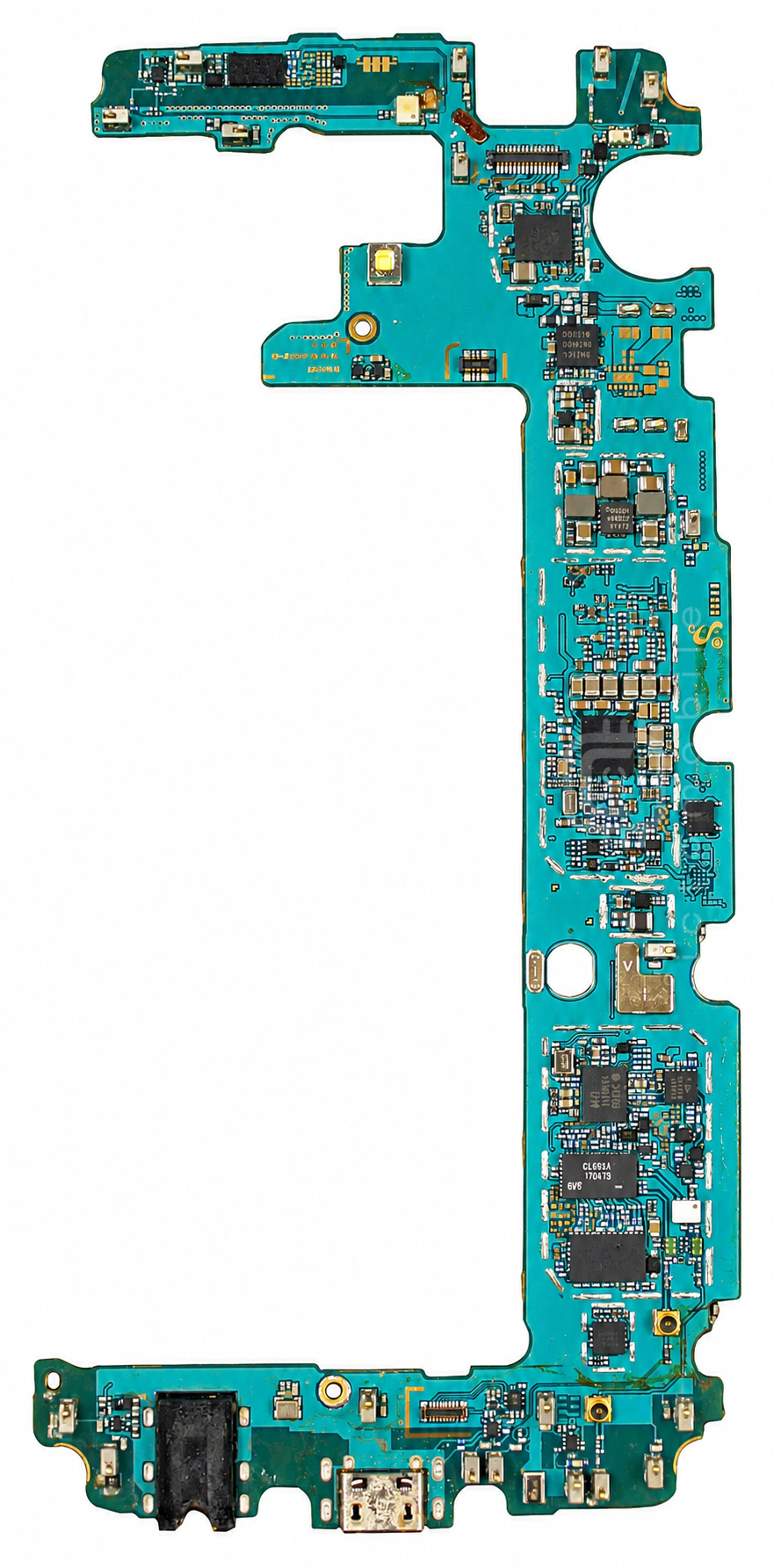

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۲S2DOS01تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۳TPS61256A0کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۴K4EHE304EA-AGCFحافظه RAMSamsung semiconductor←
۵TFA9890Cآمپلی فایر صوتNXP Semiconductors←
۶LMSWKQGS-J79سوئیچ آنتن اصلیMurata←
۷SEN81DSXS1-YT30NFCSamsung semiconductor←
۸PESD3V3L5Uمحافظ ESDNXP Semiconductors←
۹MHS-204درایور کلیدهای لمسی (تاچ)Melfas←
۱۰Si1013X-T1-GE3ترانزیستور MosfetVishay Siliconix←
۱۱ET9530Lمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۲HRMMAA051پاور آمپلی فایر GSM و 3G و 4Gنامعلوم←
۱۳BGU6009آمپلی فایر GPSNXP Semiconductors←
۱۴NCP153MX330180TCGرگولاتور ولتاژ LDOON Semiconductor←
۱۵S2MU005X03-6030درایور USB و شارژSamsung semiconductor←
۱۶QM13114سوئیچ SP4TQORVO←
۱۷YAS537-PZE2سنسور مغناطیسی قطب نما (Compass)YAMAHA CORPORATION←
۱۸ET53328YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۹KLMBG2JETD-B041حافظه eMMC (هارد)Samsung semiconductor←
۲۰S5M925DA01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۲۱S2MPU05X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۲۲BCM43455HKUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۲۳NCP186AMX300TAGرگولاتور ولتاژ LDOON Semiconductor←
۲۴S-5712CCDL1-I4T1Uسنسور مغناطیسی اثر هال (Hall Effect)Seiko Instruments←
۲۵PESD3V3L5Uمحافظ ESDNXP Semiconductors←
۲۶K6DS3TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۷SKY13745-21سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۸S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
۲۹RD1305Bمحافظ ESDRFsemi←
۳۰Exynos 7 Octa 7870CPU بخش Application و BasebandSamsung semiconductor←
۳۱2SK3541ترانزیستور MosfetROHM←
