برد آیفون XS MAX (A2104)

A2104

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

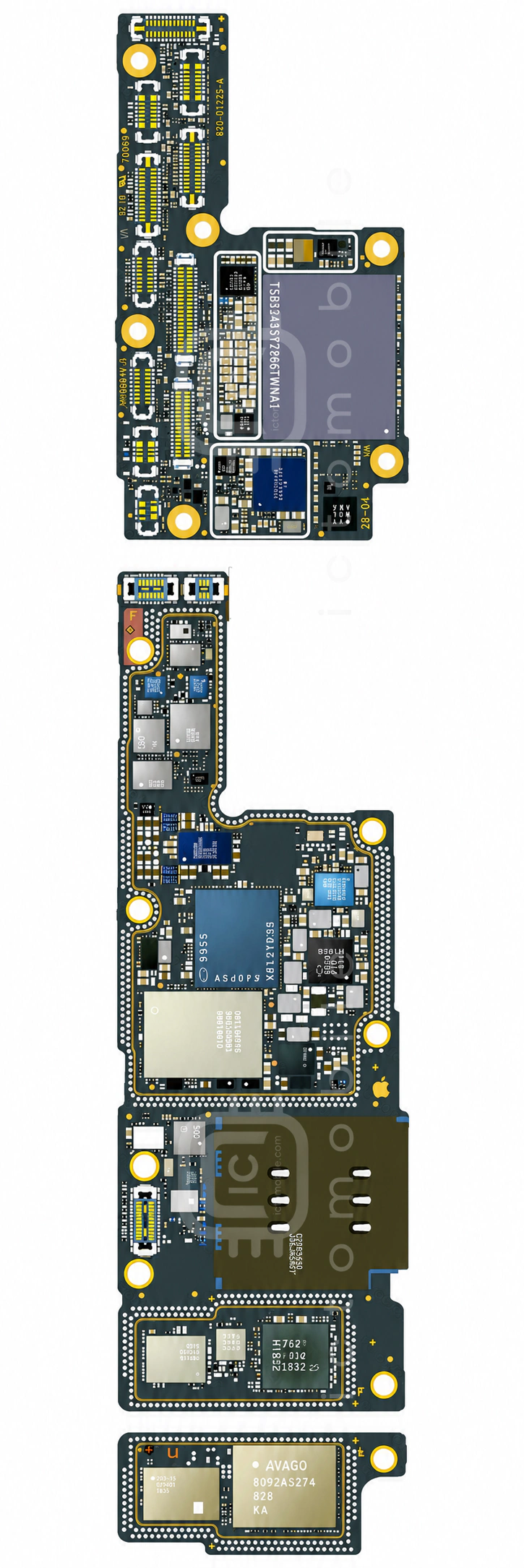

تصویر روی برد گوشی با نقاط آی‌سی
روی برد
تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۵ موقعیت از ۵۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY13775سوئیچ آنتنSkyworks Solutions Inc←
۲SAFRQ1G56XB0F57فیلتر مسیر GPSMurata←
۳338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۴PMB6829تغذیه بخش BasebandIntel←
۵SKY78170ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۶SN100VUK-B20148NFCNXP Semiconductors←
۷HFQRXRCJB-500آمپلی فایر کم نویز (LNA)Murata←
۸SCY9920175مقایسه کننده ولتاژ (Voltage Comparator)ON Semiconductor←
۹SKY13768آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۱۰ST33G1M2STL9ENJ0میکروکنترلرSTMicroelectronics←
۱۱SCY99224-1.10Vرگولاتور ولتاژ LDOON Semiconductor←
۱۲RV3C002UNT2CLترانزیستور MosfetROHM←
۱۳SKY65795آمپلی فایر GPSSkyworks Solutions Inc←
۱۴LM3566درایور LED فلاش دوربینTexas Instruments←
۱۵LM35662درایور LED فلاش دوربینTexas Instruments←
۱۶SCY99224-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۱۷K3UH5H50MM-MGCLحافظه RAMSamsung semiconductor←
۱۸AK8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۱۹BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۲۰RV3C002UNT2CLترانزیستور MosfetROHM←
۲۱SN2600B1شارژTexas Instruments←
۲۲338S00383-A0 (D2542A0)تغذیه بخش ApplicationApple←
۲۳338S00375-A1 (D2462A1)تغذیه دوربینDialog←
۲۴SKY85759سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۲۵338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۲۶SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۷H23Q2T8QK6MES-BCحافظه Nand Flash (هارد)Skhynix←
۲۸DPX205850DTسوئیچ آنتن بلوتوث و وای فای (wifi)نامعلوم←
۲۹339S00551بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۳۰HFQRXRCJB-500آمپلی فایر کم نویز (LNA)Murata←
۳۱BC59355A2شارژ بی سیمBroadcom←
۳۲SKY85759سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۳۳AFEM-8092-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۴SKY13765آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۳۵A12 - APL1W81CPU بخش ApplicationTSMC←
۳۶ACFM-W223-AP1تریپلکسر (Triplexer)Avago←
۳۷338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۳۸TPX253600MTتریپلکسر (Triplexer)نامعلوم←
۳۹TPS3720-Sمحافظ اضافه ولتاژON Semiconductor←
۴۰CAT24C08C4Aحافظه EEPROMON Semiconductor←
۴۱HRPDAF091ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۴۲LM3373A2YKAتغذیه (PMU)Texas Instruments←
۴۳ACFM-1312-AP1تریپلکسر (Triplexer)Avago←
۴۴QM18099تیونر آنتن RFQORVO←
۴۵338S00248(CS42L75)Codec صوتCirrus Logic←
۴۶QM81019Mردیاب پوش توان (EPT)QORVO←
۴۷QM18099تیونر آنتن RFQORVO←
۴۸PMB5762-A2فرستنده و گیرنده رادیویی (RF Transceiver) و GPSIntel←
۴۹STLNXA1L9YZ2حافظه EEPROMنامعلوم←
۵۰CG8740AATدرایور USBCypress←
۵۱X-Gold 756 PMB9955CPU بخش BasebandIntel←
۵۲STB601A0درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۵۳CBTL1612A1درایور USB و شارژNXP Semiconductors←
۵۴ACFM-W223-AP1تریپلکسر (Triplexer)Avago←
۵۵FAN53740UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
