برد آیفون XS (A2100)

A2100

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

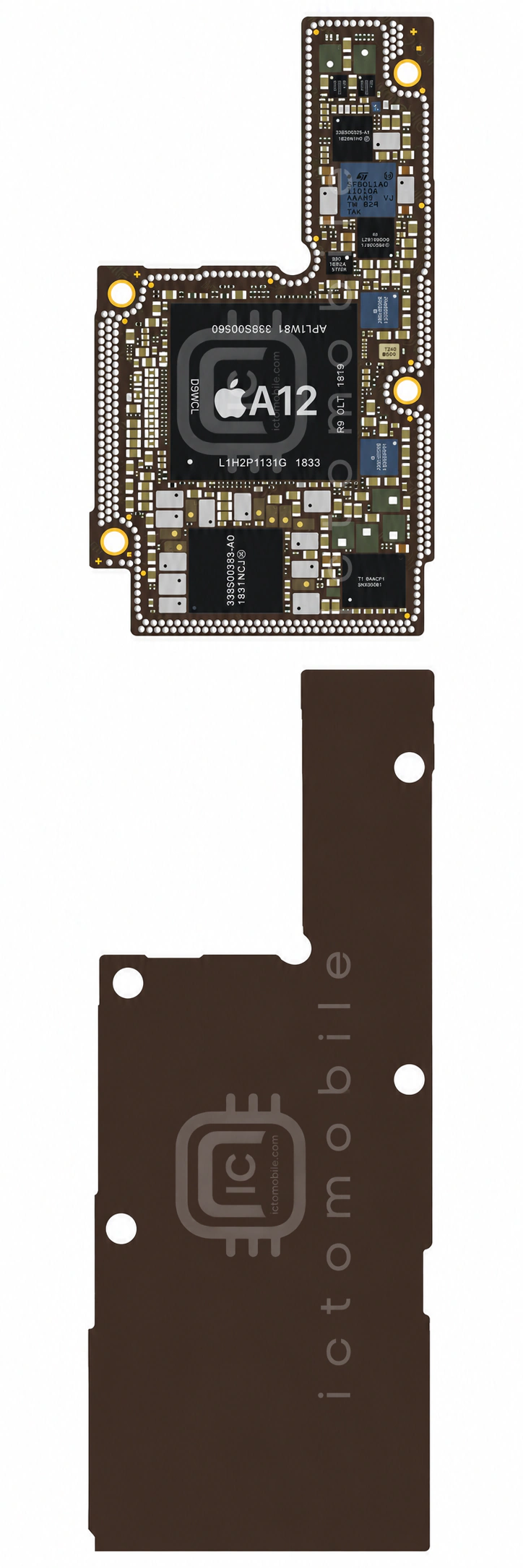

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SKY65795آمپلی فایر GPSSkyworks Solutions Inc←
۲338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۳339S00551بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۴SKY85759سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۵TPX253600MTتریپلکسر (Triplexer)نامعلوم←
۶LM3566درایور LED فلاش دوربینTexas Instruments←
۷A12 - APL1W81CPU بخش ApplicationTSMC←
۸MT53D512M64D4SB-046حافظه RAMMicron←
۹ST33G1M2STL9ENJ0میکروکنترلرSTMicroelectronics←
۱۰SKY78170ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۱HFQRXRCJB-500آمپلی فایر کم نویز (LNA)Murata←
۱۲SKY85759سوئیچ آنتن بلوتوث و وای فای (wifi)Skyworks Solutions Inc←
۱۳HFQRXRCJB-500آمپلی فایر کم نویز (LNA)Murata←
۱۴SKY13768آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۱۵QM18099تیونر آنتن RFQORVO←
۱۶SKY13765آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۱۷QM81019Mردیاب پوش توان (EPT)QORVO←
۱۸LM35662درایور LED فلاش دوربینTexas Instruments←
۱۹338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۲۰TPS3720-Sمحافظ اضافه ولتاژON Semiconductor←
۲۱SCY99224-1.20Vرگولاتور ولتاژ LDOON Semiconductor←
۲۲338S00383-A0 (D2542A0)تغذیه بخش ApplicationApple←
۲۳AK8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۲۴STLNXA1L9YZ2حافظه EEPROMنامعلوم←
۲۵DPX205850DTسوئیچ آنتن بلوتوث و وای فای (wifi)نامعلوم←
۲۶STB601A0درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۲۷FAN53740UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۲۸H23Q2T8QK6MES-BCحافظه Nand Flash (هارد)Skhynix←
۲۹ACFM-1312-AP1تریپلکسر (Triplexer)Avago←
۳۰338S00248(CS42L75)Codec صوتCirrus Logic←
۳۱SKY13775سوئیچ آنتنSkyworks Solutions Inc←
۳۲SAFRQ1G56XB0F57فیلتر مسیر GPSMurata←
۳۳LM3373A2YKAتغذیه (PMU)Texas Instruments←
۳۴AFEM-8092-AP1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۵HRPDAF091ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۳۶QM18099تیونر آنتن RFQORVO←
۳۷ACFM-W223-AP1تریپلکسر (Triplexer)Avago←
۳۸X-Gold 756 PMB9955CPU بخش BasebandIntel←
۳۹BC59355A2شارژ بی سیمBroadcom←
۴۰338S00375-A1 (D2462A1)تغذیه دوربینDialog←
۴۱338S00411 (CS35L27)آمپلی فایر صوتCirrus Logic←
۴۲PMB6829تغذیه بخش BasebandIntel←
۴۳PMB5762-A2فرستنده و گیرنده رادیویی (RF Transceiver) و GPSIntel←
۴۴SN2600B1شارژTexas Instruments←
۴۵CG8740AATدرایور USBCypress←
۴۶SCY99224-1.10Vرگولاتور ولتاژ LDOON Semiconductor←
۴۷BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۴۸ACFM-W223-AP1تریپلکسر (Triplexer)Avago←
۴۹CBTL1612A1درایور USB و شارژNXP Semiconductors←
۵۰SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۵۱SN100VUK-B20148NFCNXP Semiconductors←
۵۲SCY9920175مقایسه کننده ولتاژ (Voltage Comparator)ON Semiconductor←
