نقشه برد Samsung Galaxy J2 (SM-J200G)

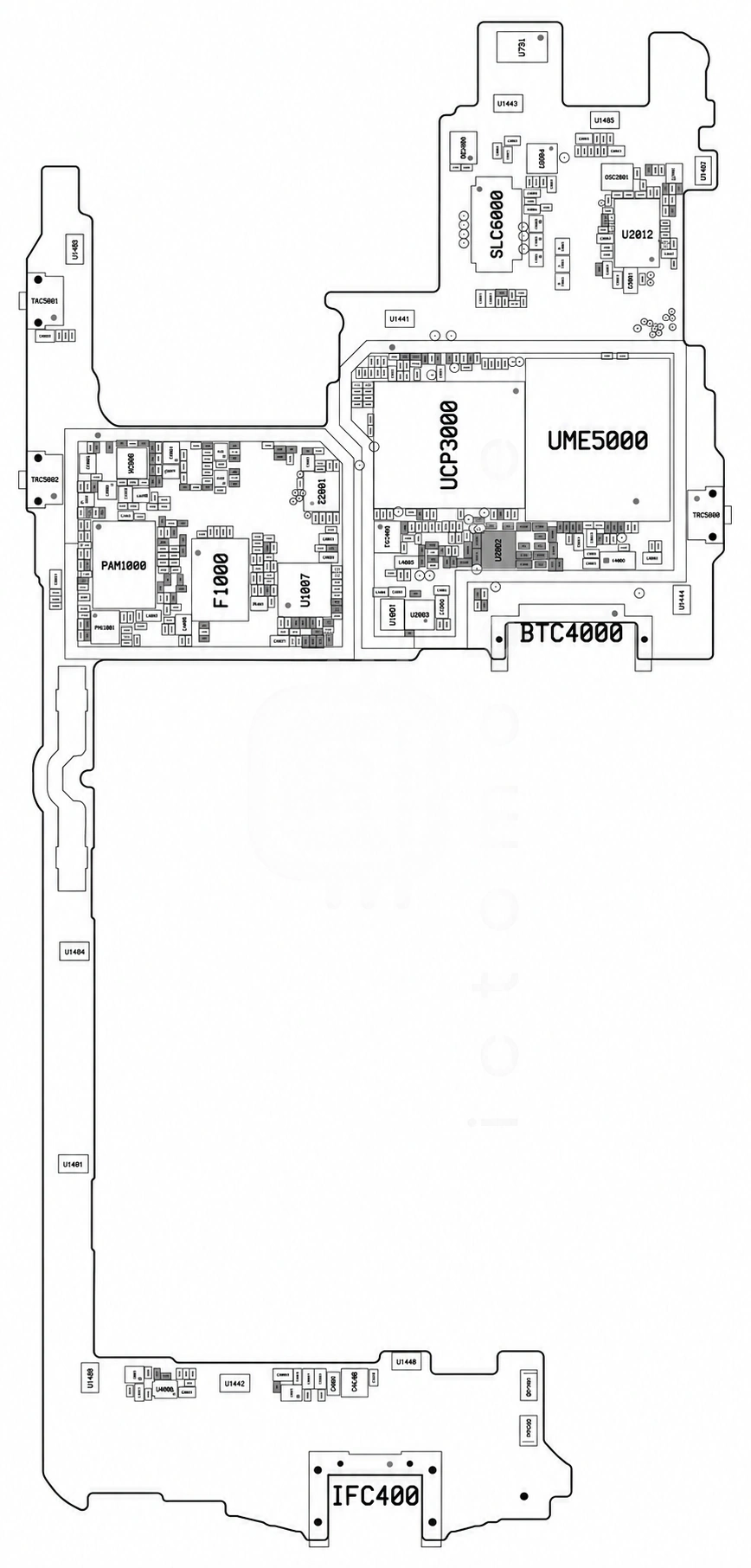

روی برد

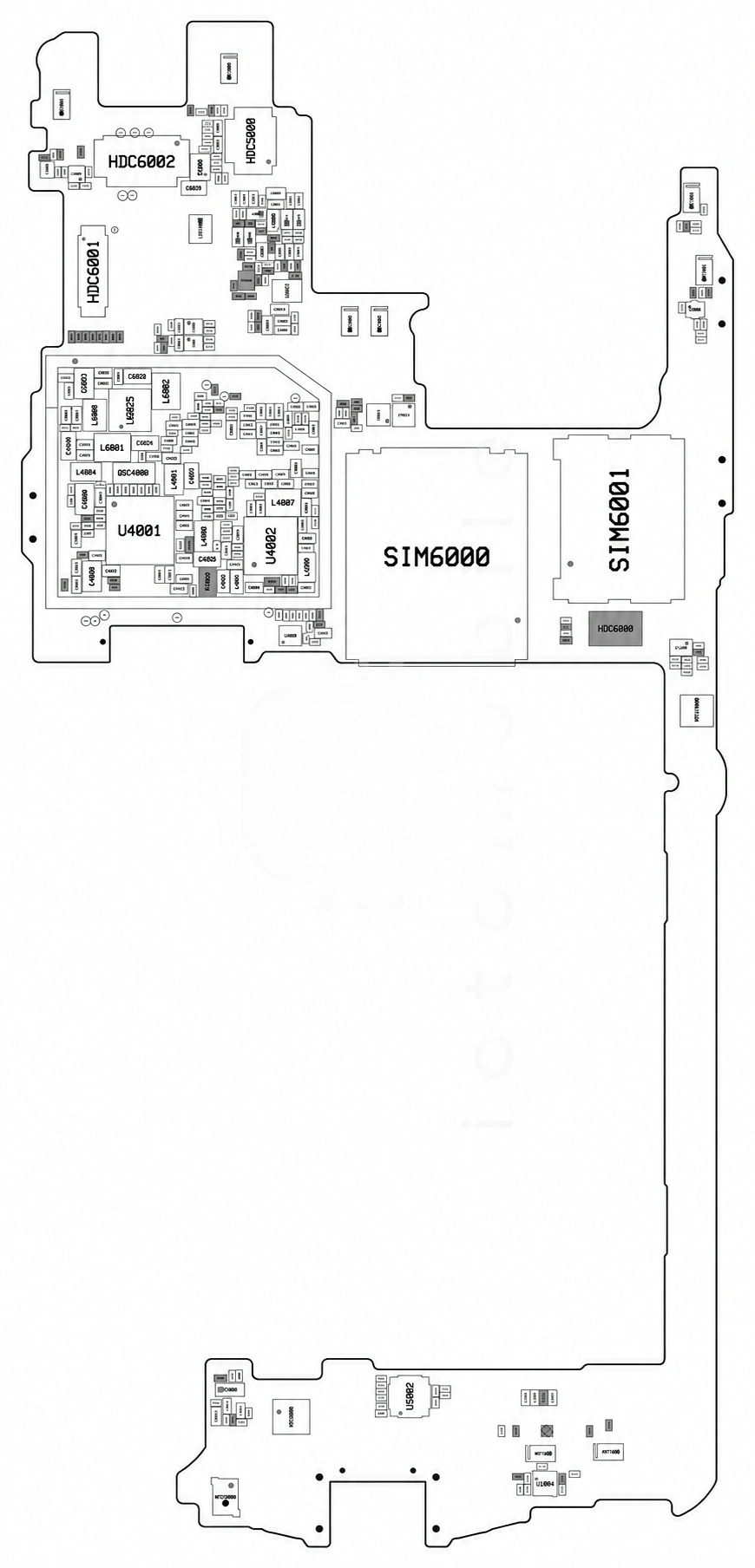

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۴ موقعیت از ۳۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←

۲K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←

۳KMFN10012M-B214حافظه eMCP (هارد)Samsung semiconductor←

۴Samsung Exynos 3 Quad 3475 (S5E3475XS0-LA41)CPU بخش Application و BasebandSamsung semiconductor←

۵NCP03WF104F05RLمقاومت NTC 100KMurata←

۶SKY87006تغذیه پاور آمپلی فایرهای RFSkyworks Solutions Inc←

۸S5M910DX01-L630فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←

۹LMSWKHGP-H65سوئیچ آنتن اصلیMurata←

۱۰HRMMAA031پاور آمپلی فایر GSM و 3G و 4Gنامعلوم←

۱۱WIP22507پاور آمپلی فایر 4GWIPAM←

۱۲MXD8011Lآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۳MXD8631Sسوئیچ SP3TMAXSCEND←

۱۴MXD8680Sسوئیچ آنتن DiversityMAXSCEND←

۱۵MXD8011HUآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۶BGA7H1N6آمپلی فایر کم نویز (LNA)Infineon←

۱۷NCP03WF104F05RLمقاومت NTC 100KMurata←

۱۸RP103K221D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۹ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←

۲۰NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۱RDALN1609آمپلی فایر GPSRDA Microelectronics←

۲۲RUE003N02ترانزیستور MosfetROHM←

۲۳AP7340D-30FS4-7-71رگولاتور ولتاژ LDODIODES←

۲۴AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←

۲۵SM3004تغذیه صفحه نمایشSilicon Mitus←

۲۶S2MPU04X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۲۷SM5703درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورSilicon Mitus←

۲۸RD1305Bمحافظ ESDRFsemi←

۲۹RD1305Bمحافظ ESDRFsemi←

۳۰RP115L301Dرگولاتور ولتاژ LDORICOH electronics devices division←

۳۱XMSS1R6GOPA-001سوئیچ آنالوگ SPDTنامعلوم←

۳۲XMSS1T3G0PA-006سوئیچ آنتنMurata←

۳۳TC350K-QF16IPدرایور کلیدهای لمسی (تاچ)نامعلوم←

۳۴SDS511Qدیود سوئیچینگKODENSHI CORP←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
