نقشه برد Samsung Galaxy Mega 2 (SM-G750H)

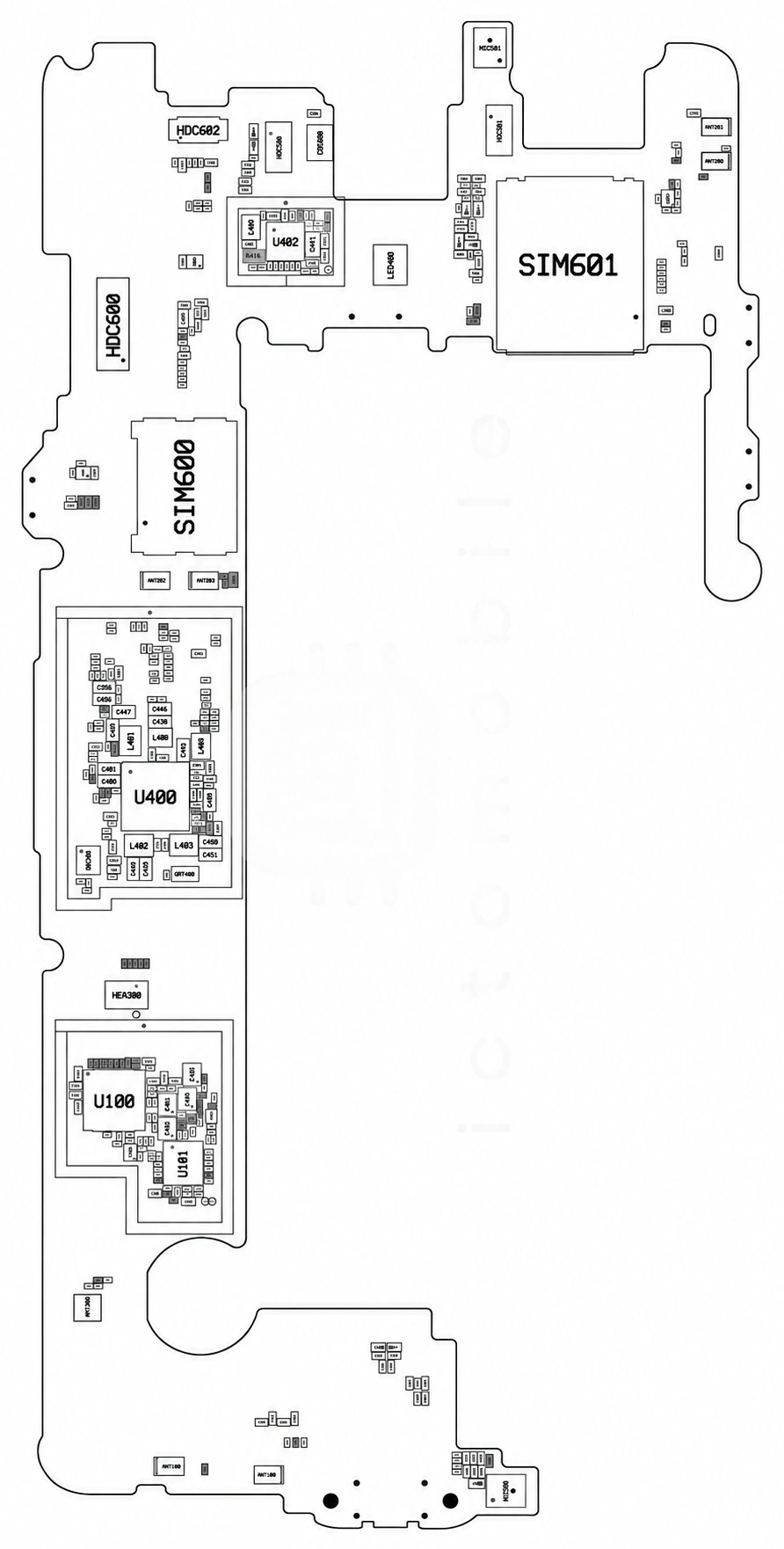

روی برد

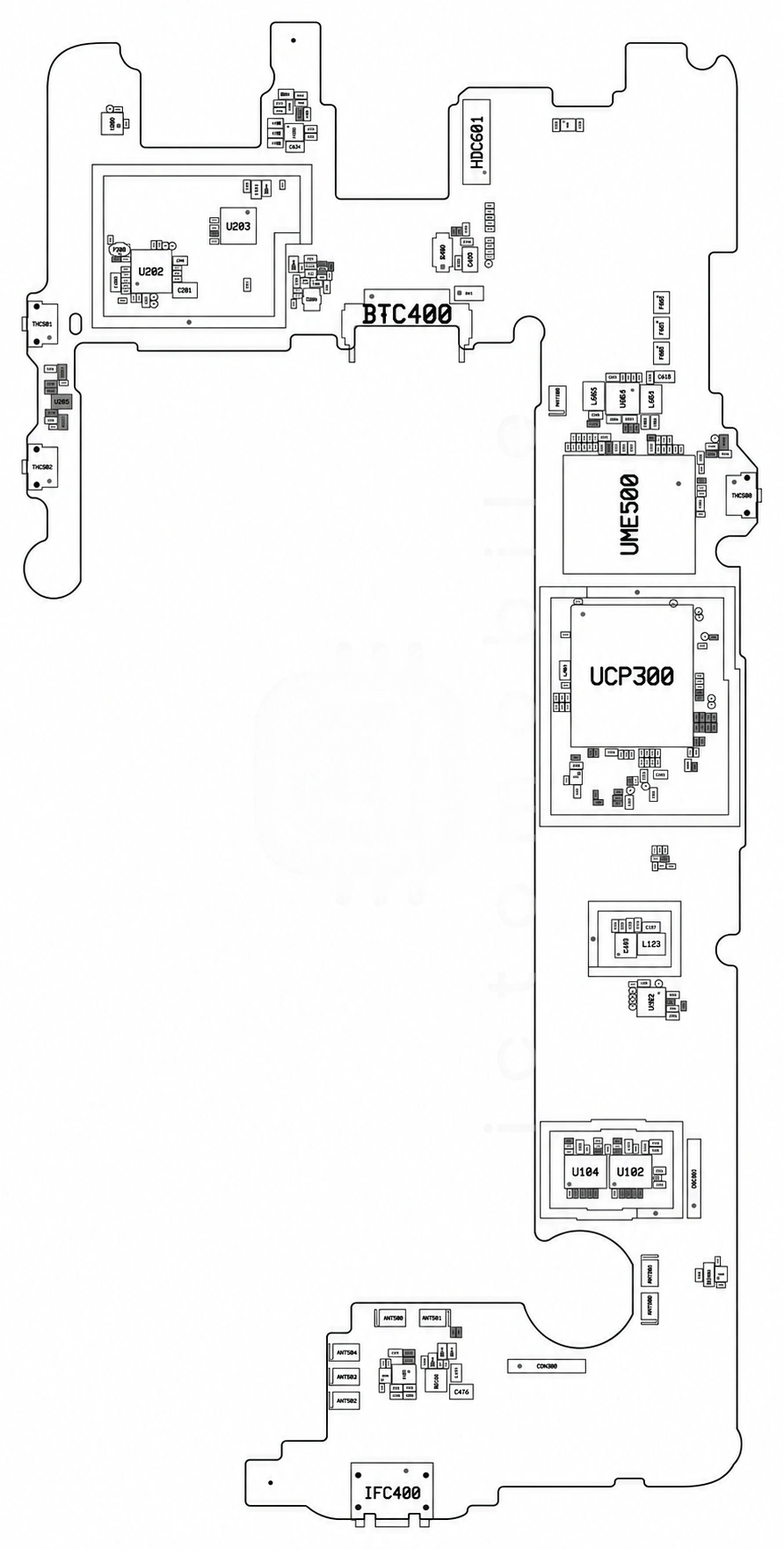

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SFMG2XAB002آمپلی فایر GPSWISOL←

۲NCP03WF104F05RLمقاومت NTC 100KMurata←

۳RT5033شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینRichTek←

۴2SK3541ترانزیستور MosfetROHM←

۵MIC5362-3.3YMTرگولاتور ولتاژ LDOMicrel←

۶PM8916تغذیه و شارژ و Codec صوتQUALCOMM Incorporated←

۷SKY77573-31ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←

۸WTR2605فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۹HSCDTD008Bسنسور مغناطیسی قطب نما (Compass)ALPS←

۱۰WCN3620بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←

۱۱MPU-6515Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۱۲KTD2026EWE-TRدرایور RGB LEDKinetic Technologies←

۱۳SM5326آمپلی فایر صوتSilicon Mitus←

۱۴PTVS5V0S1URدیود محافظ ولتاژ TVSNexperia←

۱۵RDP2031دیود زنرنامعلوم←

۱۶MIC5362-3.0YMTرگولاتور ولتاژ LDOMicrel←

۱۷ISL98611درایور بک لایت LCDIntersil←

۱۸KMQNW0006A-B316حافظه eMCP (هارد)Samsung semiconductor←

۱۹MSM8216CPU بخش Application و BasebandQUALCOMM Incorporated←

۲۰NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۱SKY87201-11EPT (Envelope Power Tracker)Skyworks Solutions Inc←

۲۲SM5502درایور USBSilicon Mitus←

۲۳SKY77742-21پاور آمپلی فایر 3GSkyworks Solutions Inc←

۲۴SKY77741-12پاور آمپلی فایر 3GSkyworks Solutions Inc←

۲۵NCP03WF104F05RLمقاومت NTC 100KMurata←

۲۶MIC5362-3.3YMTرگولاتور ولتاژ LDOMicrel←

۲۷RDL3081دیود محافظ ولتاژ TVSRFsemi←

۲۸ET3148Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←

۲۹MIC5362-3.3YMTرگولاتور ولتاژ LDOMicrel←

۳۰RP103K181D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
