نقشه برد Samsung Galaxy On5 Duos (SM-G550FY)

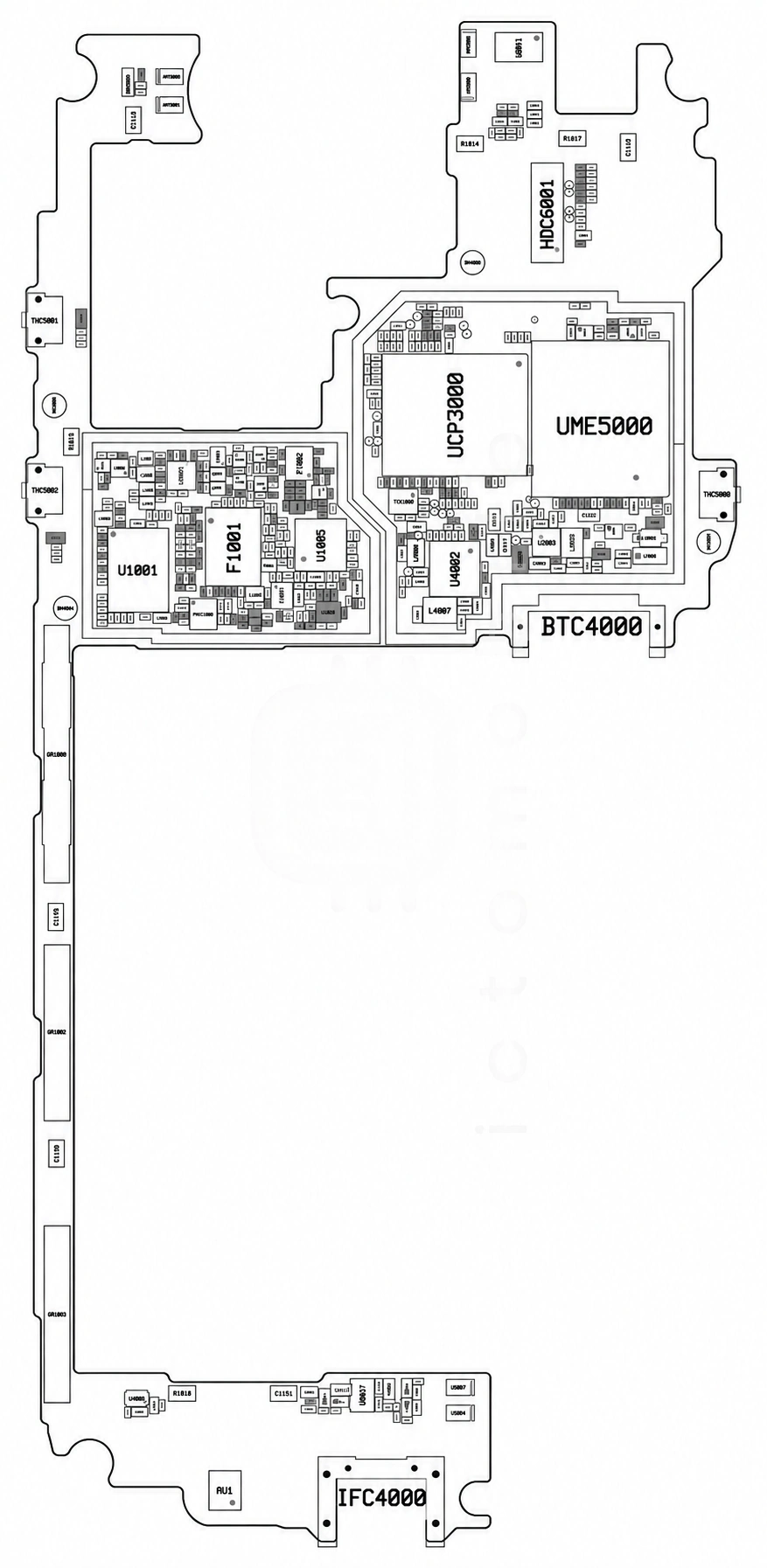

روی برد

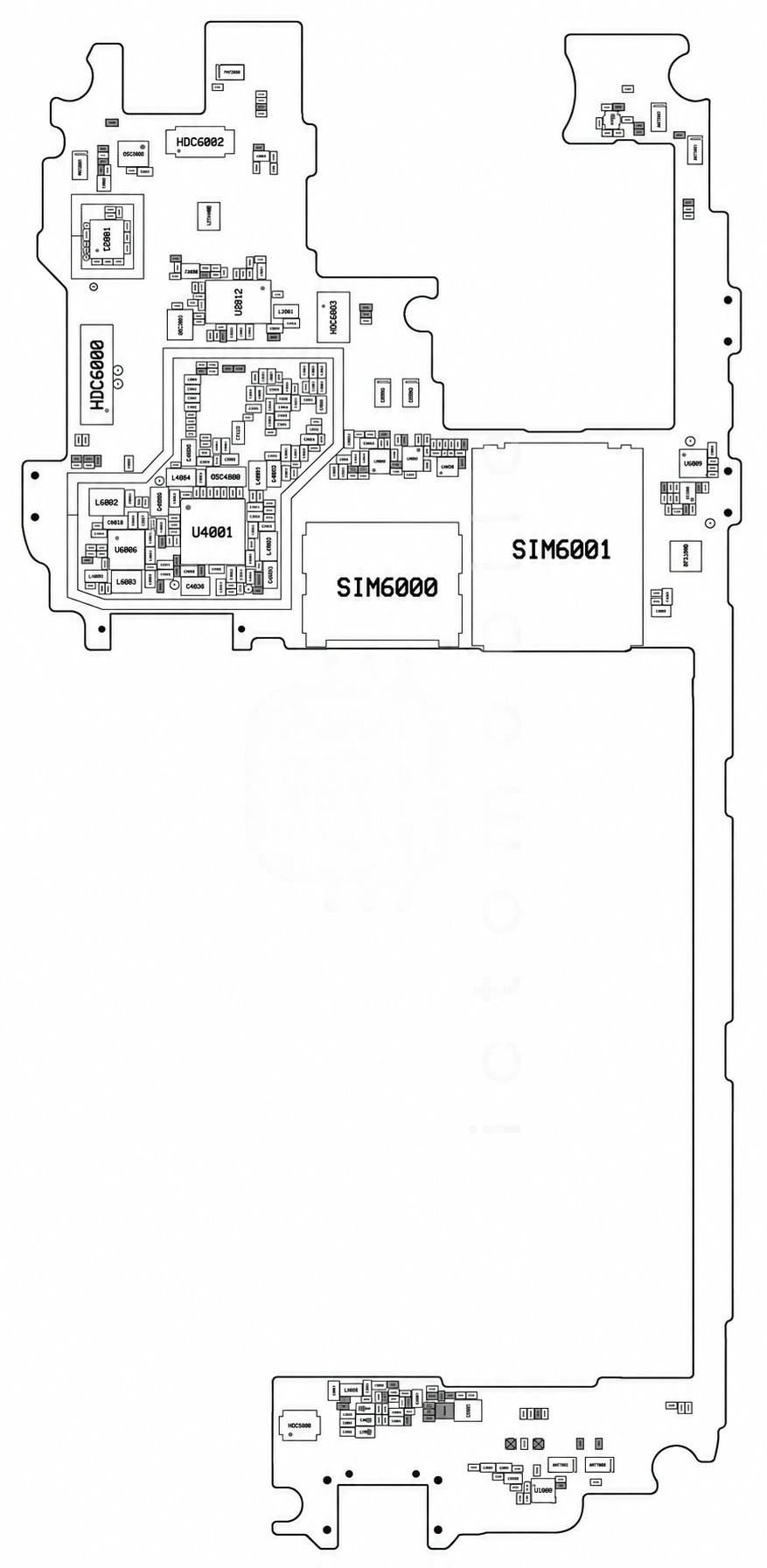

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۳ موقعیت از ۳۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱ET3158Eسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←

۲RD1301Bدیود محافظ ولتاژ TVSRFsemi←

۳KTS1681محافظ اضافه ولتاژKinetic Technologies←

۴HRMMAA035پاور آمپلی فایر GSM و 3G و 4Gنامعلوم←

۵SM5703درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورSilicon Mitus←

۶SKY87006تغذیه پاور آمپلی فایرهای RFSkyworks Solutions Inc←

۷S5M910DX01-L630فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←

۸PS05TBUL2دیود محافظ ولتاژ TVSKEC←

۹LMSWKHGP-H65سوئیچ آنتن اصلیMurata←

۱۰SFHG52AA002فیلتر RFنامعلوم←

۱۱MXD8680Sسوئیچ آنتن DiversityMAXSCEND←

۱۲KMQN10006M-B318حافظه eMCP (هارد)Samsung semiconductor←

۱۳Samsung Exynos 3 Quad 3475 (S5E3475XS0-LA41)CPU بخش Application و BasebandSamsung semiconductor←

۱۴RP103K301D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۵RP103K181D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۶RP103K181D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۷WIP22507پاور آمپلی فایر 4GWIPAM←

۱۸MXD8011HUآمپلی فایر کم نویز (LNA)MAXSCEND←

۱۹BGA7M1N6آمپلی فایر کم نویز (LNA)Infineon←

۲۰BGA7L1N6آمپلی فایر کم نویز (LNA)Infineon←

۲۱MXD8631Sسوئیچ SP3TMAXSCEND←

۲۲XMSS1T3G0PA-006سوئیچ آنتنMurata←

۲۳S2MPU04X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۲۴K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←

۲۵BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←

۲۶SAFEA2G45MB0F3Kفیلتر مسیر آنتن بلوتوث و وای فای (wifi)نامعلوم←

۲۸XMSS1R6G0PA-001سوئیچ آنتنMurata←

۲۹ISL98611درایور بک لایت LCDIntersil←

۳۰RD1305Bمحافظ ESDRFsemi←

۳۱RD1305Bمحافظ ESDRFsemi←

۳۲RP115L301Dرگولاتور ولتاژ LDORICOH electronics devices division←

۳۳RUE003N02ترانزیستور MosfetROHM←
