نقشه برد Samsung Galaxy J1 2016 (SM-J120M)

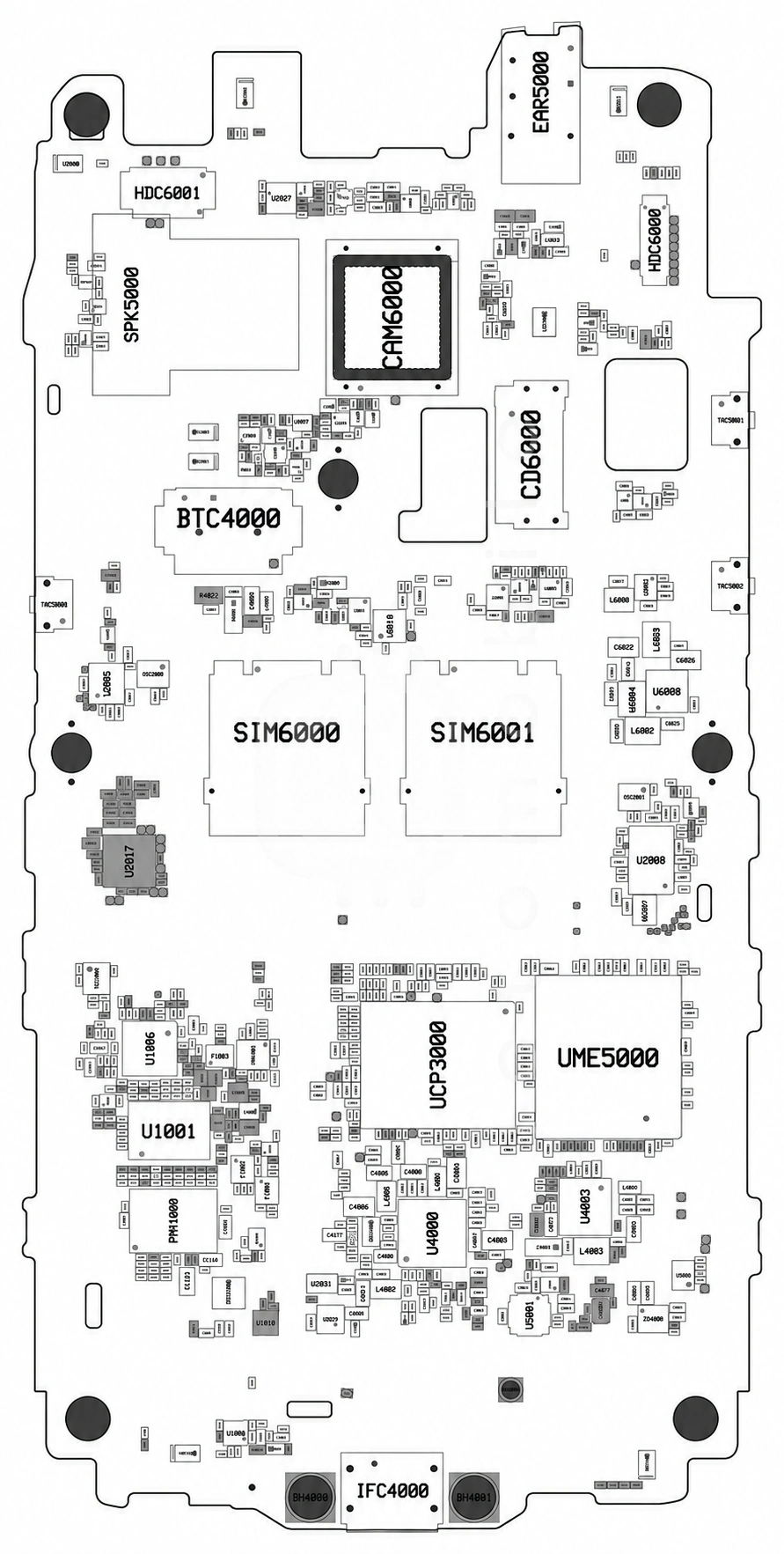

روی برد

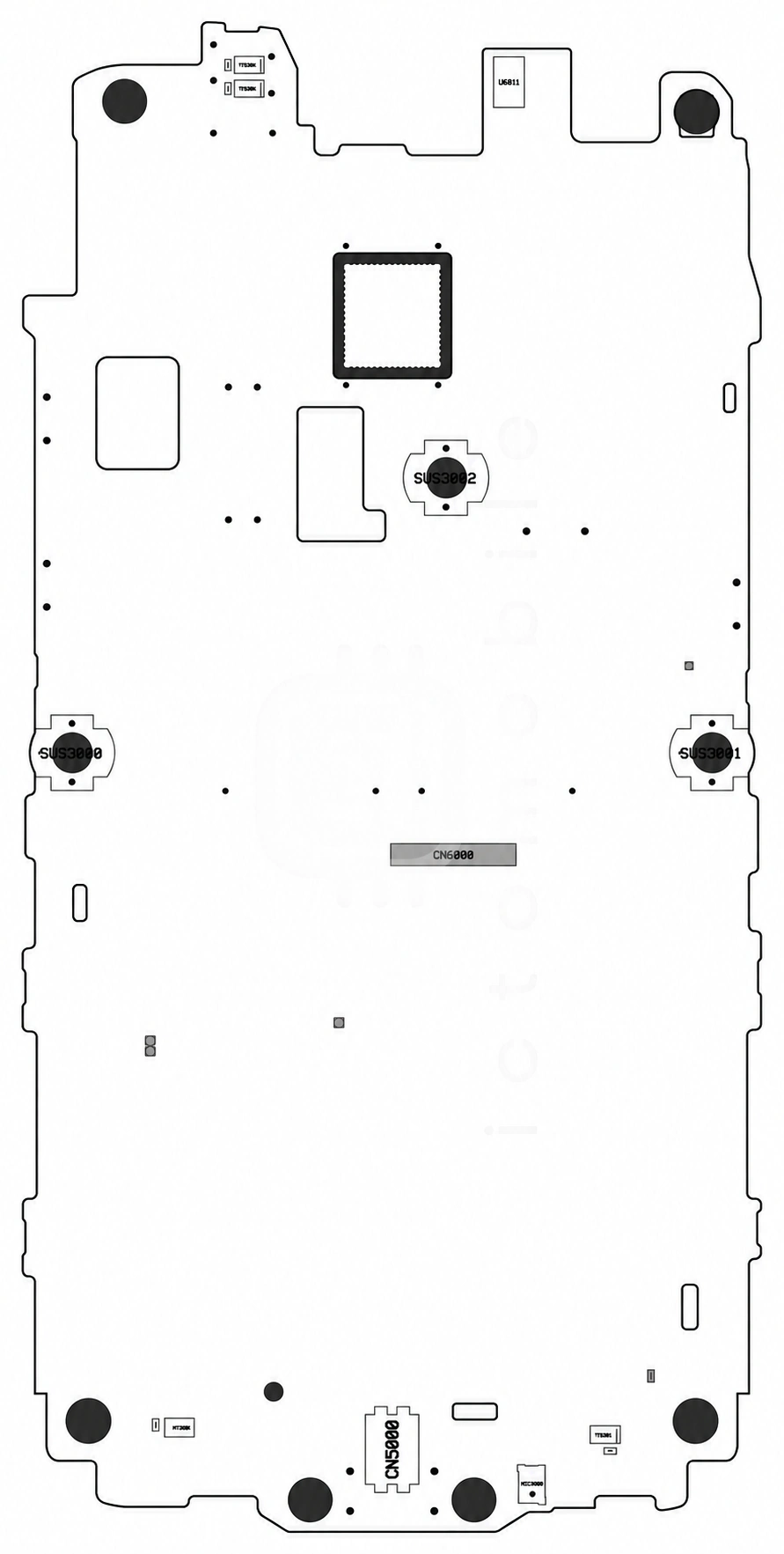

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۵ موقعیت از ۳۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱RP152L009B-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۲XMSS1R6GOPA-001سوئیچ آنالوگ SPDTنامعلوم←

۳BGS12SN6سوئیچ آنالوگ SPDTInfineon←

۴MXD8680Sسوئیچ آنتن DiversityMAXSCEND←

۵BGU6009آمپلی فایر GPSNXP Semiconductors←

۶MXD8643سوئیچ SP4TMAXSCEND←

۷MXD8011Lآمپلی فایر کم نویز (LNA)MAXSCEND←

۸MXD8011HUآمپلی فایر کم نویز (LNA)MAXSCEND←

۹MXD8631Sسوئیچ SP3TMAXSCEND←

۱۰AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←

۱۱AP7340D-30FS4-7-71رگولاتور ولتاژ LDODIODES←

۱۲MAP7160کانورتر ولتاژ (DC/DC Voltage Converter)MagnaChip←

۱۳RP115L301Dرگولاتور ولتاژ LDORICOH electronics devices division←

۱۴RD1305Bمحافظ ESDRFsemi←

۱۵BMA254سنسور شتاب (Accelerometer)Bosch←

۱۶RD1305Bمحافظ ESDRFsemi←

۱۷RP173K331D-TRرگولاتور ولتاژ LDORICOH electronics devices division←

۱۹S2DOS01تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←

۲۰BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←

۲۱S5M910DX01-L630فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←

۲۲SKY77778-51پاور آمپلی فایر 4GSkyworks Solutions Inc←

۲۳LMSWKHGR-H66سوئیچ آنتننامعلوم←

۲۴BGS12SN6سوئیچ آنالوگ SPDTInfineon←

۲۵HRMMAA031پاور آمپلی فایر GSM و 3G و 4Gنامعلوم←

۲۶S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←

۲۷XMSS1T3G0PA-006سوئیچ آنتنMurata←

۲۸S2MPU04X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←

۲۹TC350K-QF16IPدرایور کلیدهای لمسی (تاچ)نامعلوم←

۳۰RDP3101Bدیود محافظ ولتاژ TVSنامعلوم←

۳۱RUE003N02ترانزیستور MosfetROHM←

۳۲S2MU005X01-6030درایور USB و شارژSamsung semiconductor←

۳۳Samsung Exynos 3 Quad 3475 (S5E3475XS0-LA41)CPU بخش Application و BasebandSamsung semiconductor←

۳۴KMFN10012M-B214حافظه eMCP (هارد)Samsung semiconductor←

۳۵ESDB5V0ABP-HAFدیود محافظ ولتاژ TVSTOP DYNAMIC←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
