برد سامسونگ Note8 (SM-N950F)

SM-N950F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

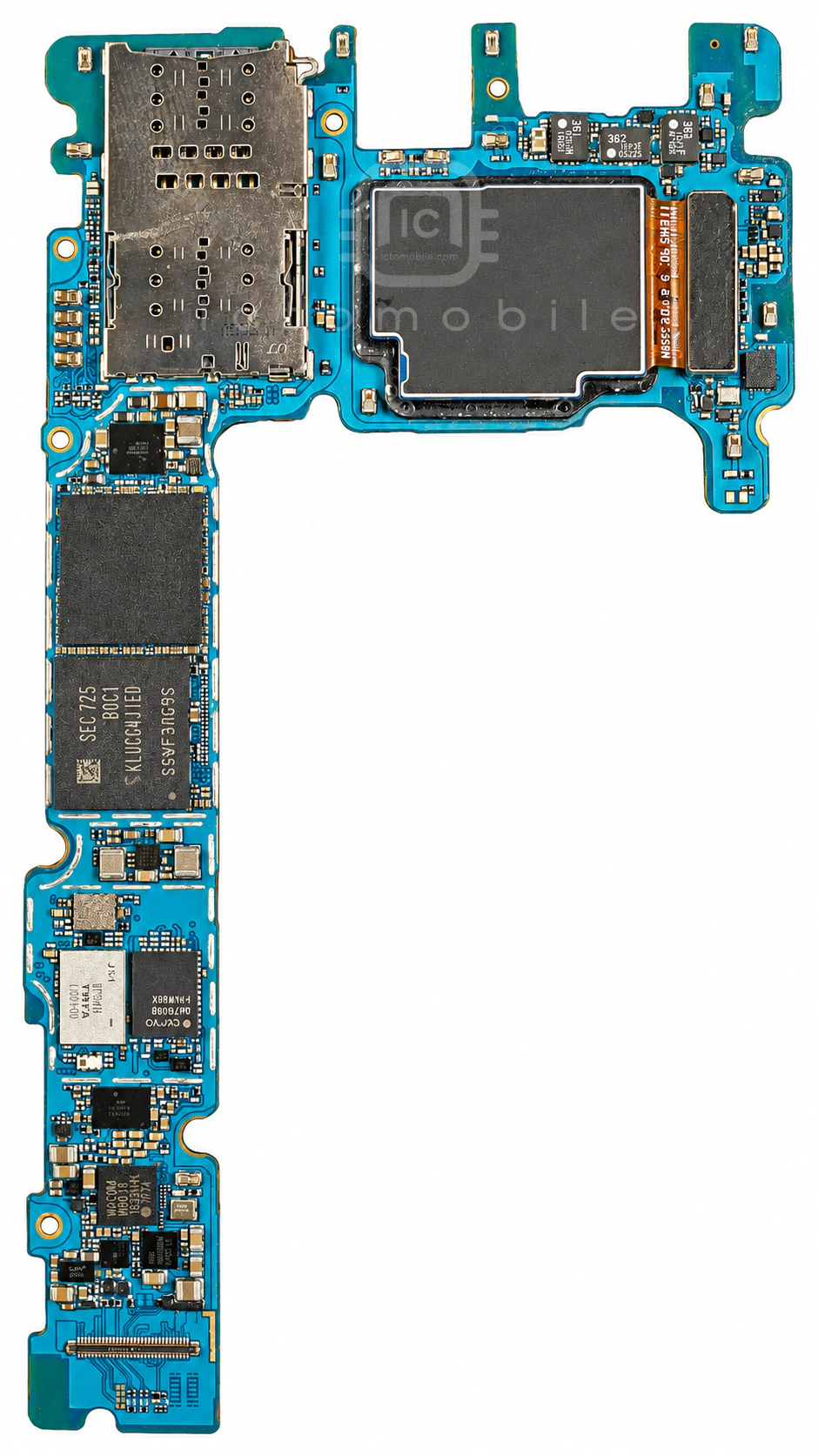

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

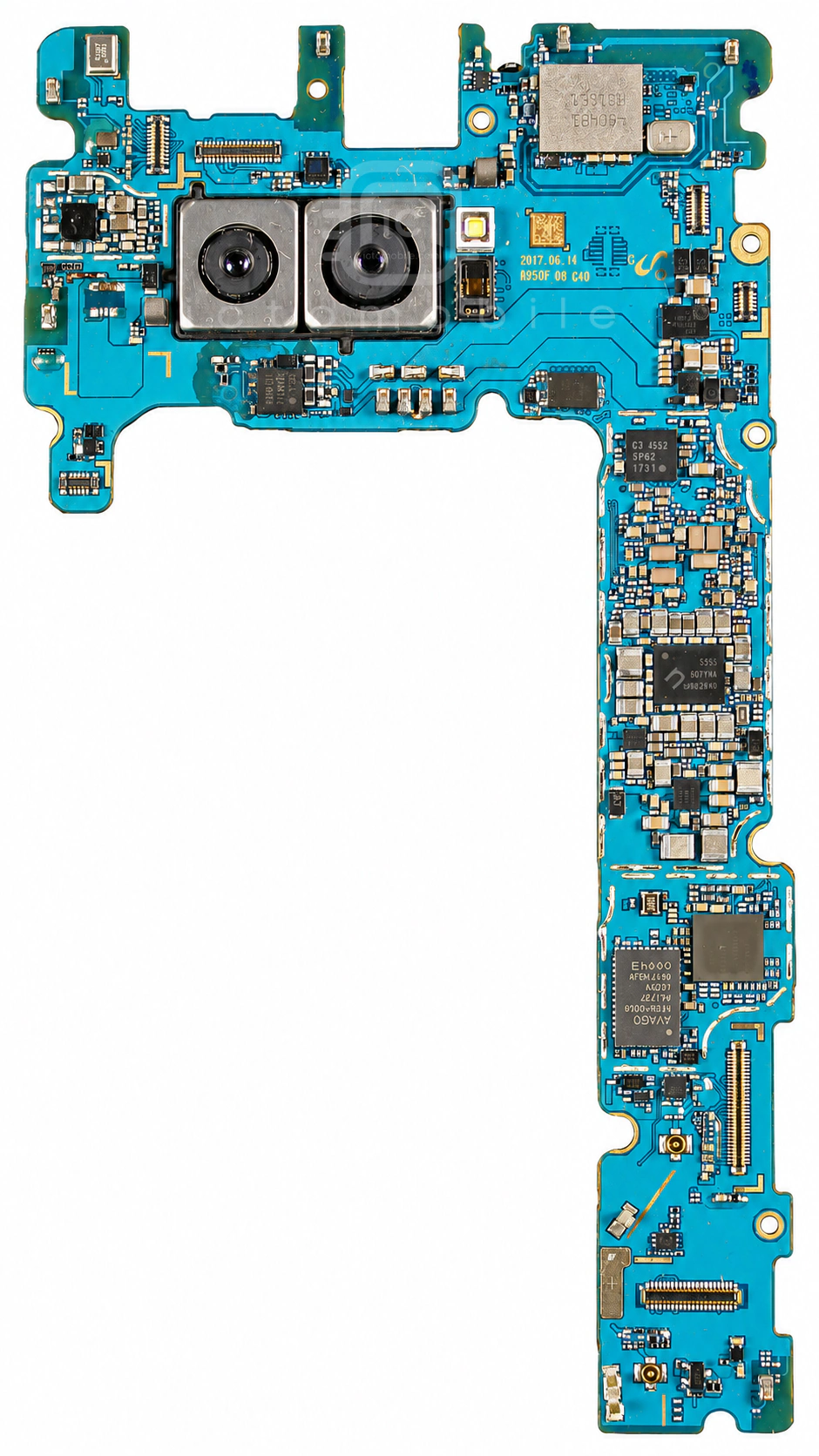

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SHANNON955فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲S2DOS03تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۳S2MM005X02-6030درایور USB Type-CSamsung semiconductor←
۴NCX2200GMمقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←
۵CS47L93Codec صوتCirrus Logic←
۶W9018درایور S PenWACOM←
۷BCM4774IUB2GGPS و هاب سنسور (Sensor HUB)Broadcom←
۸AP7346Dرگولاتور ولتاژ LDODIODES←
۹FAN48618BUC53Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۰S2MPS17X01-6030تغذیه بخش ApplicationSamsung semiconductor←
۱۱P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۱۲RF1646سوئیچ آنالوگ DPDTRFMD←
۱۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۴AP7340Dرگولاتور ولتاژ LDODIODES←
۱۵QM78038ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۶S5C73C3X01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۱۷FPF3688UCXمحافظ اضافه ولتاژFairchild Semiconductor←
۱۸DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۱۹STAPS01MSTنامعلوم←
۲۰Exynos 9 Octa 8895MCPU بخش Application و BasebandSamsung semiconductor←
۲۱HFQRX4WJB-361سوئیچ آنتن DiversityMurata←
۲۲HFQRX4WJB-363سوئیچ آنتن DiversityMurata←
۲۳MAX98506آمپلی فایر صوتMaxim←
۲۴S2ABB02کانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۲۵KLUCG4J1ED-B0C1حافظه UFS (هارد)Samsung semiconductor←
۲۶BGS12SN6سوئیچ آنالوگ SPDTInfineon←
۲۷SEN82SGXS1NFCSamsung semiconductor←
۲۸K3UH6H60AM-NGCJحافظه RAMSamsung semiconductor←
۲۹S5M7350X01-6030ردیاب پوش توان (EPT)Samsung semiconductor←
۳۰MAX77865Sدرایور USB و شارژMaxim←
۳۱HFQRXEVJB-362سوئیچ آنتن DiversityMurata←
۳۲SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳۳LPS22HBسنسور فشار جو (Barometer)STMicroelectronics←
۳۴LMTWDVFA-J51ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۳۵AFEM-9060ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۶SWB-E32بلوتوث و وای فای (BT & WIFI)نامعلوم←
