برد شیائومی Redmi Note 4X X20 (MBT6A5)

MBT6A5

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

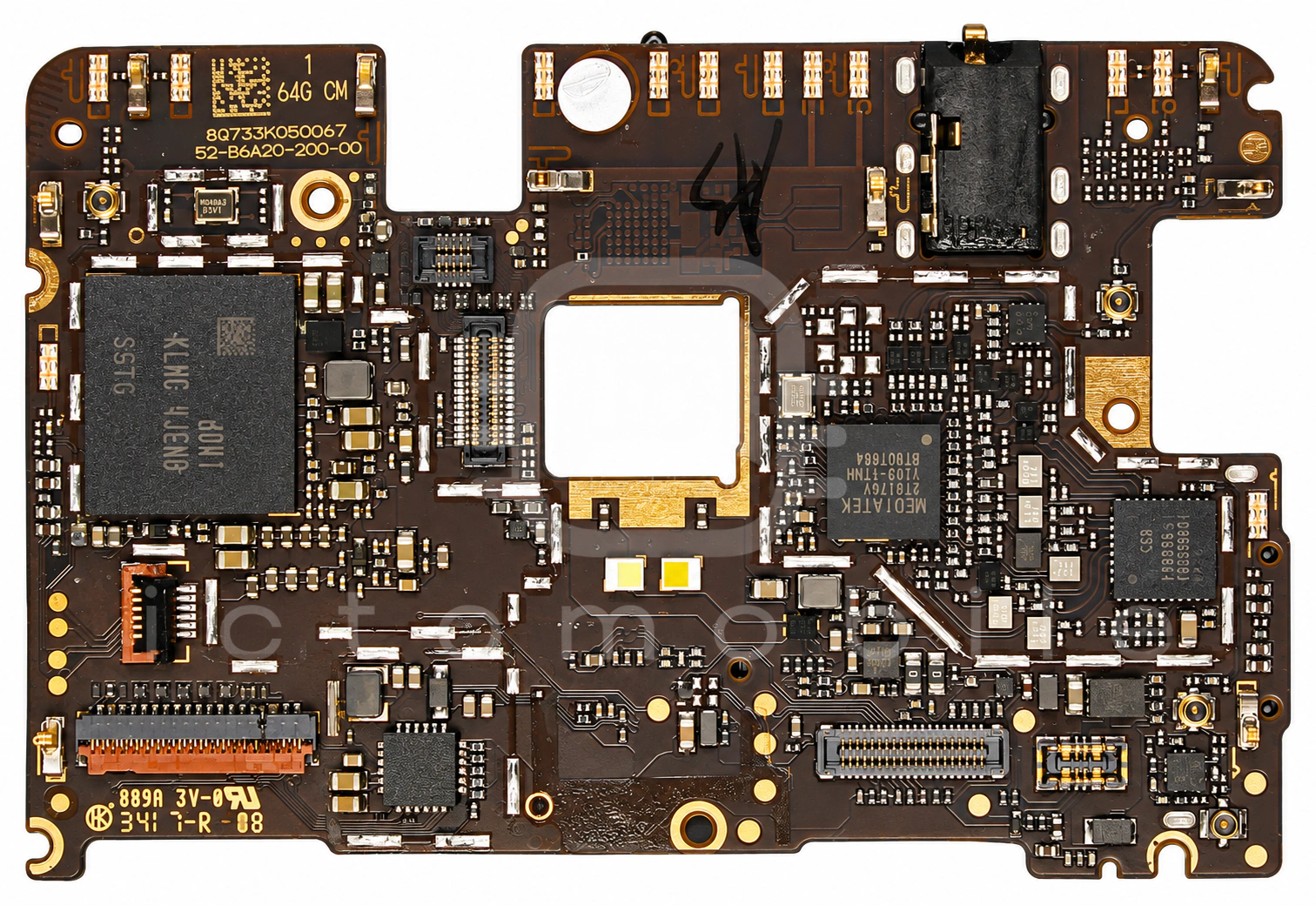

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

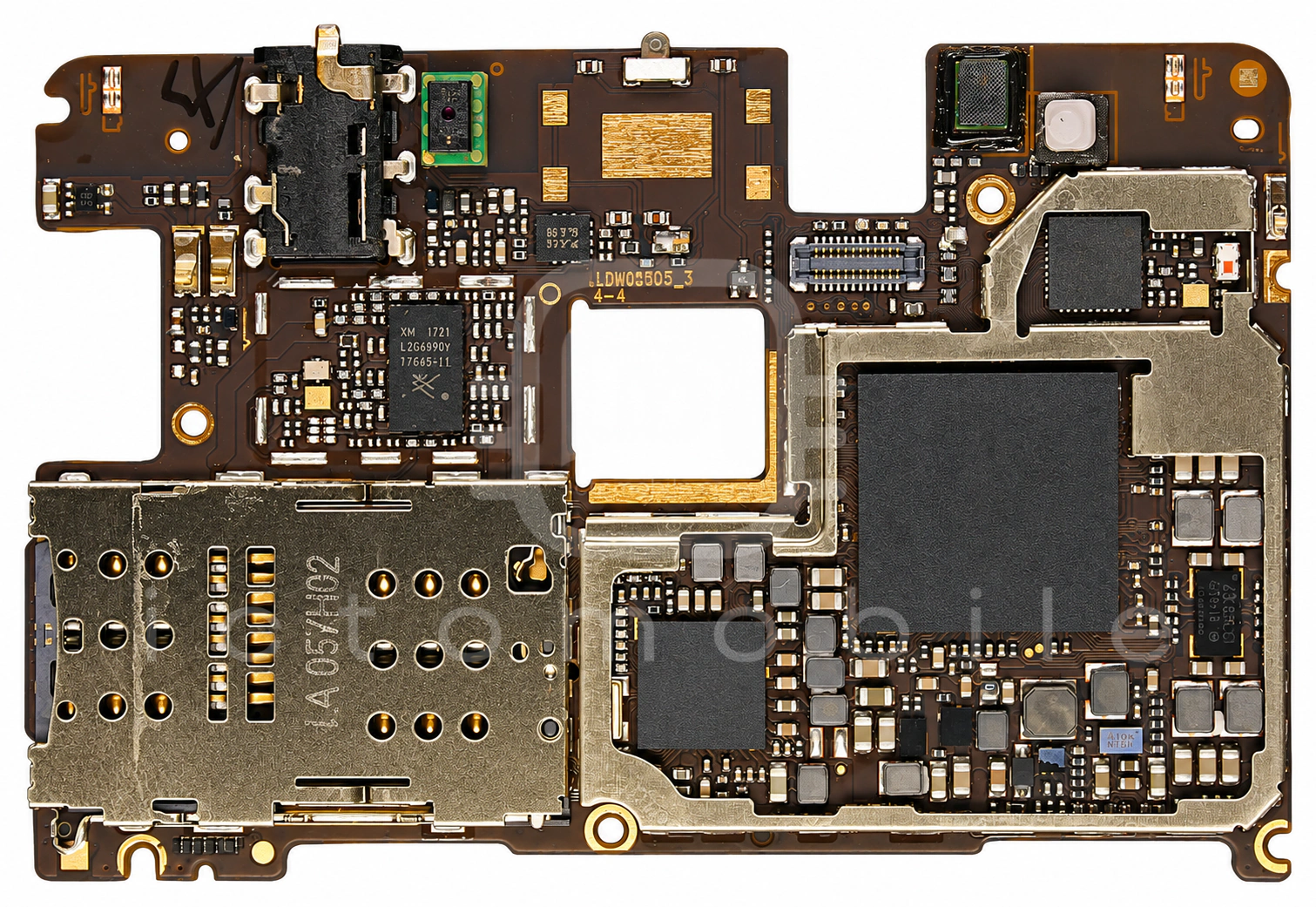

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۱ موقعیت از ۱۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6176Vفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲SKY77912-51ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۳MT52L512M64D4GN-107حافظه RAMMicron←
۴DA9214تغذیه (PMU)Dialog←
۵BQ24196شارژTexas Instruments←
۶MT6351Vتغذیه (PMU) و Codec صوتMediatek←
۷NT50358Mتغذیه صفحه نمایشNovaTek←
۸MSM8953CPU بخش Application و BasebandQUALCOMM Incorporated←
۹SKY77645-11پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۱۰KLMCG4JENB-B041حافظه eMMC (هارد)Samsung semiconductor←
۱۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
