برد سامسونگ J1 Ace (SM-J110F/DS)

SM-J110F/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

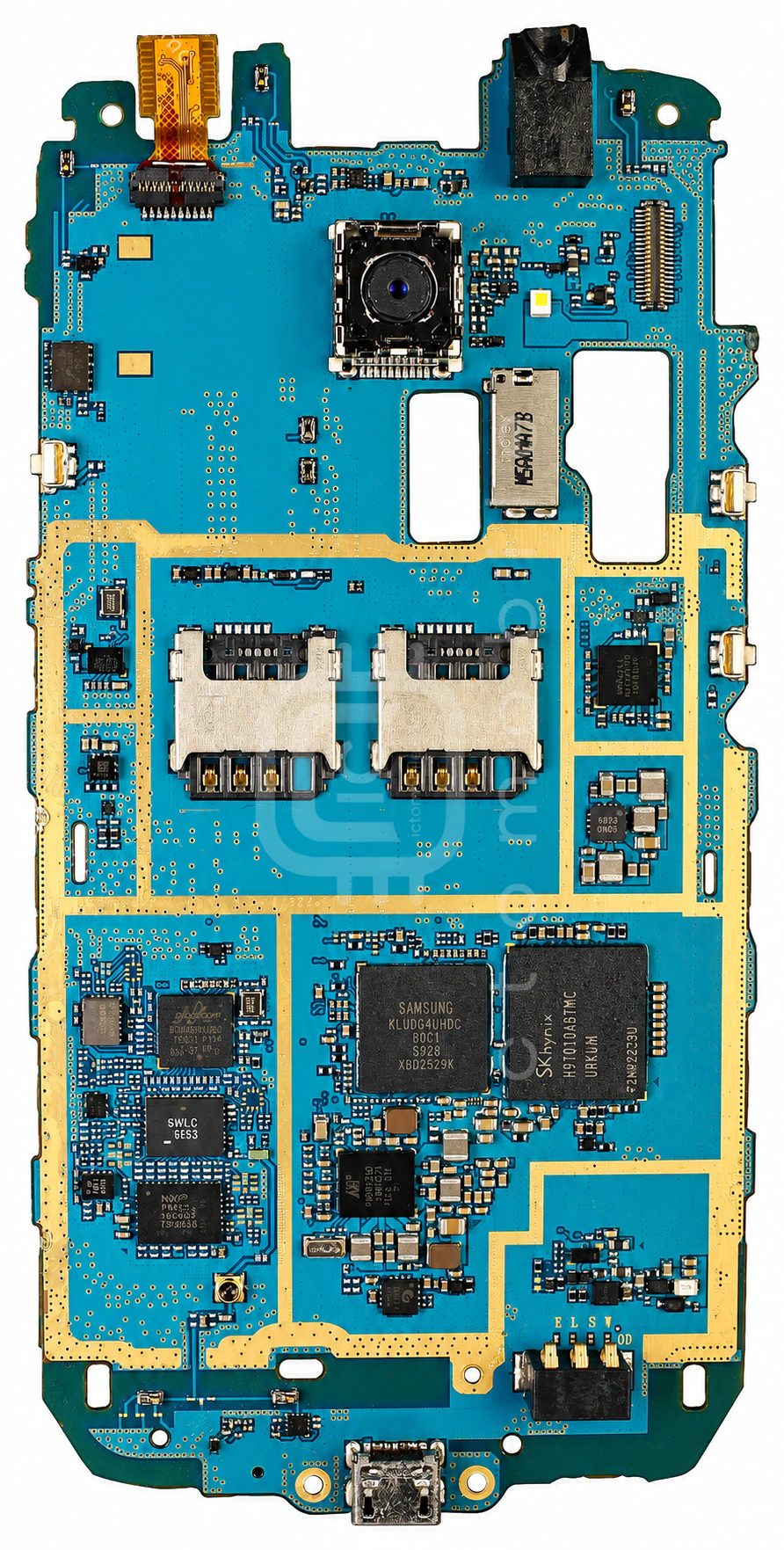

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

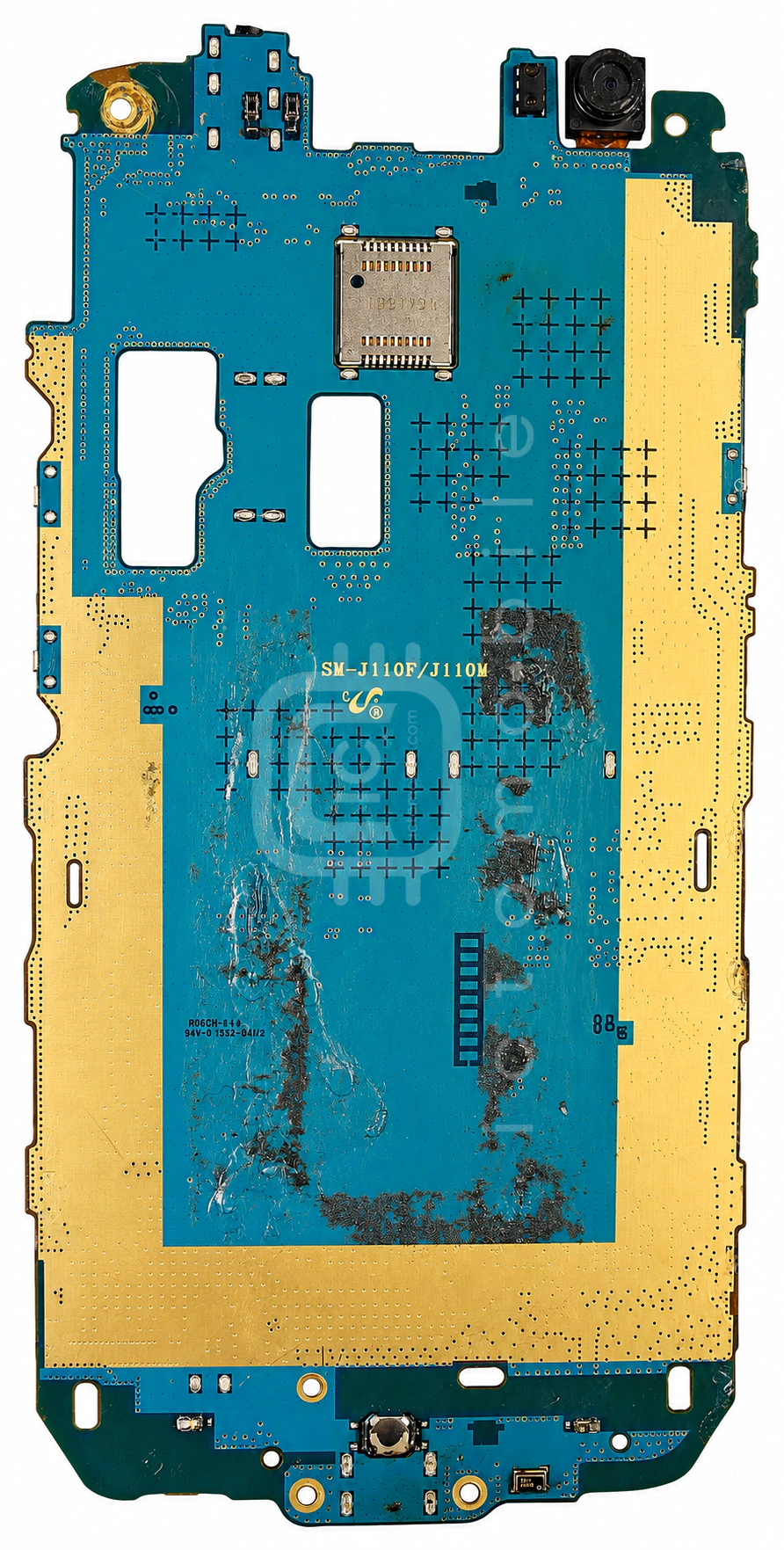

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۳ موقعیت از ۲۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱88CP1908A0-BTY2C012CPU بخش Application و BasebandMarvell←
۲SKY77621-31پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۳XMSS1T3G0PA-006سوئیچ آنتنMurata←
۴ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۵NCP03WB473J05RLمقاومت NTC 22KMurata←
۶88L200RGPSMarvell←
۷SKY77778-51پاور آمپلی فایر 4GSkyworks Solutions Inc←
۸RP154L025B-E2رگولاتور ولتاژ LDORICOH electronics devices division←
۹SFMG3X0B002آمپلی فایر GPSWISOL←
۱۰88PM886-A1تغذیه (PMU) و Codec صوتMarvell←
۱۱H9TQ32A6BTMCحافظه eMCP (هارد)Skhynix←
۱۲RUE003N02ترانزیستور MosfetROHM←
۱۳88RF858-CO-BRE2C000فرستنده و گیرنده رادیویی (RF Transceiver)Marvell←
۱۴SM5504درایور USB و شارژSilicon Mitus←
۱۵D26V0H1U2LP20محافظ ESDDIODES←
۱۶88W8777بلوتوث، وای فای (wifi) و رادیو FMMarvell←
۱۷NCP03WB473J05RLمقاومت NTC 22KMurata←
۱۸AP7340Dرگولاتور ولتاژ LDODIODES←
۱۹RP103K221D-TRرگولاتور ولتاژ LDORICOH electronics devices division←
۲۰TC350K-QF16IPدرایور کلیدهای لمسی (تاچ)نامعلوم←
۲۱K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←
۲۲SM3004تغذیه صفحه نمایشSilicon Mitus←
۲۳AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←
