برد سامسونگ A8 2016 (SM-A810F-DS)

SM-A810F-DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

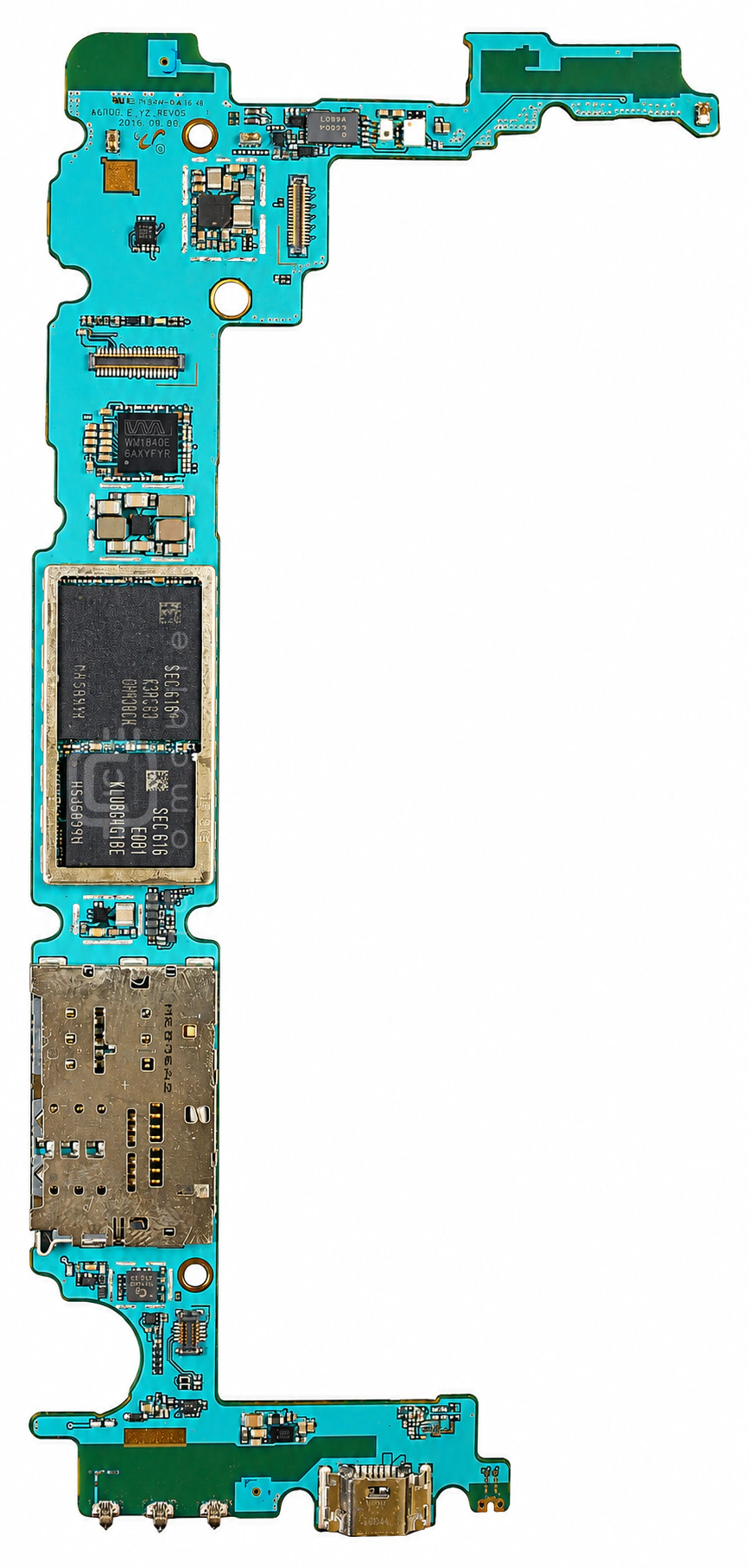

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

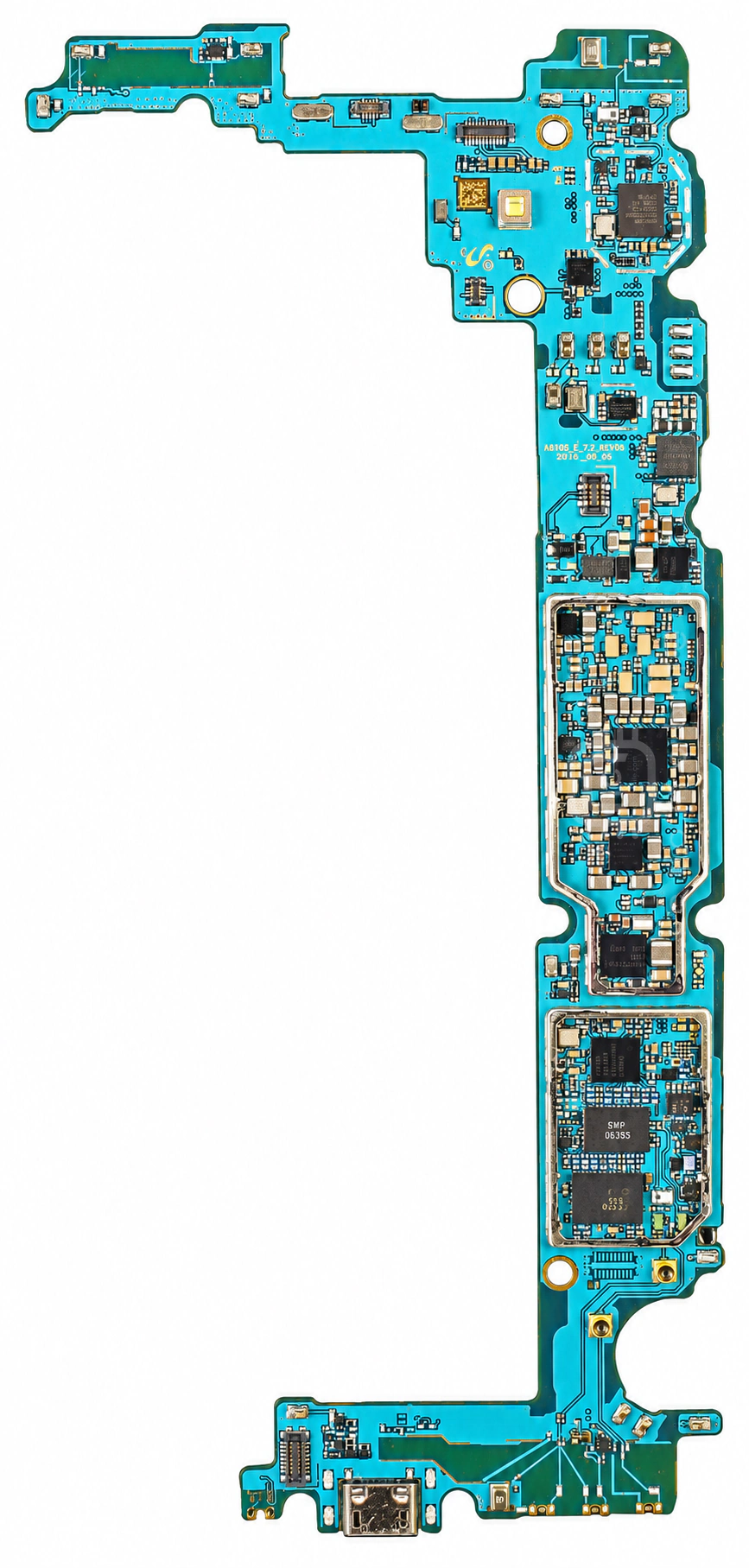

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱BCM43455HKUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۲SHANNON928Pفرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۳STOD34JRتغذیه صفحه نمایش و صفحه لمسی (تاچ)STMicroelectronics←
۴MAX77833شارژ، اندازه گیر سطح باتری (Fuel Gauge)Maxim←
۵TC305Kدرایور کلیدهای لمسی (تاچ)نامعلوم←
۶KLUBG4G1BE-E0B1حافظه UFS (هارد)Samsung semiconductor←
۷K3RG4G40MM‐DGCHحافظه RAMSamsung semiconductor←
۸WM1840ECodec صوتWolfson←
۹STM32F410TBY6TRهاب سنسور (Sensor HUB)STMicroelectronics←
۱۰S2MPS15A1تغذیه بخش ApplicationSamsung semiconductor←
۱۱Exynos 7420CPU بخش ApplicationSamsung semiconductor←
۱۲S2MP03X01-6030 (SHANNON533)تغذیه بخش BasebandSamsung semiconductor←
۱۳BCM47522IUB2GGPSBroadcom←
۱۴MAX98506آمپلی فایر صوتMaxim←
۱۵S2MPB02تغذیه (PMU)Samsung semiconductor←
