برد آیفون 8 Intel (A1905)

A1905

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

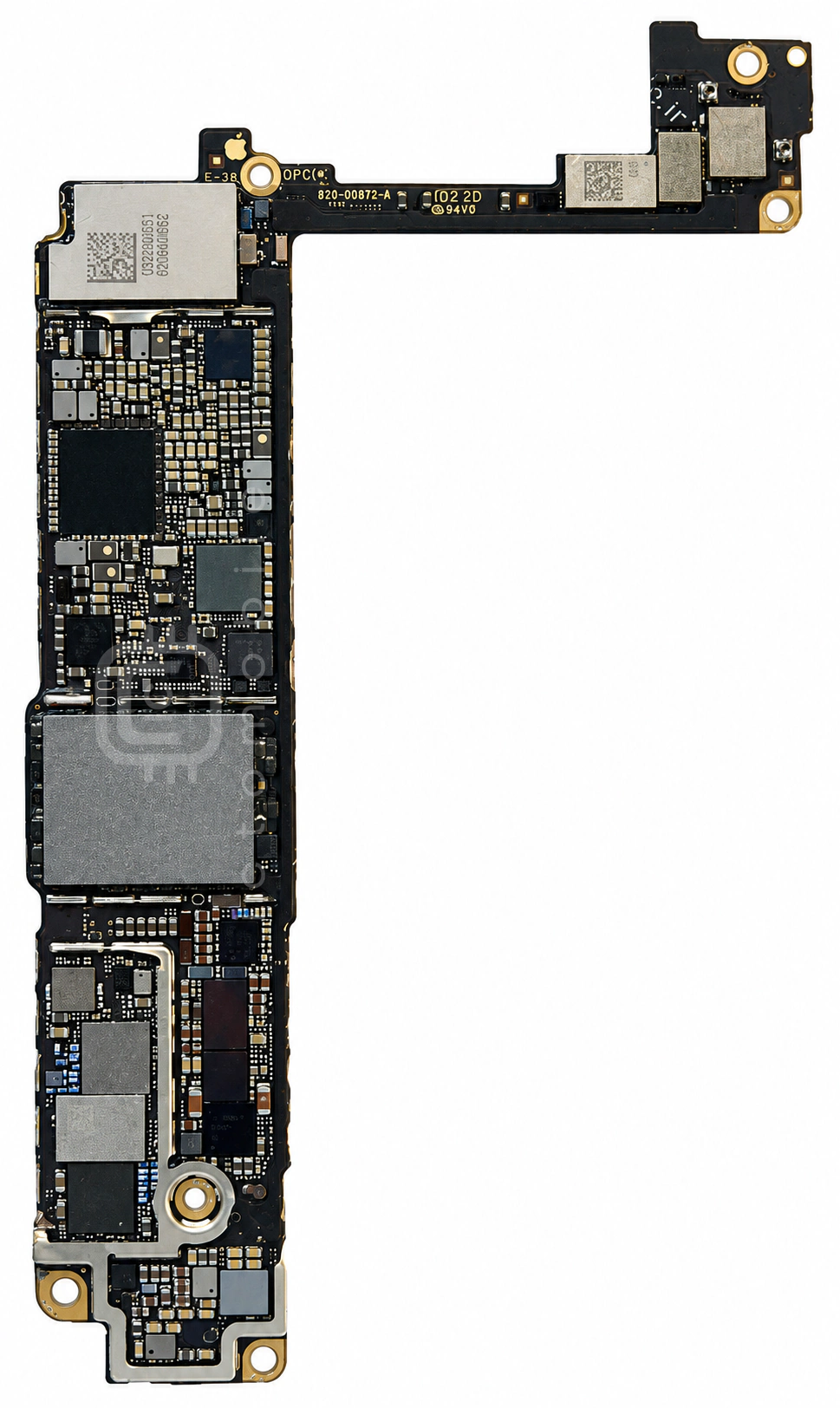

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

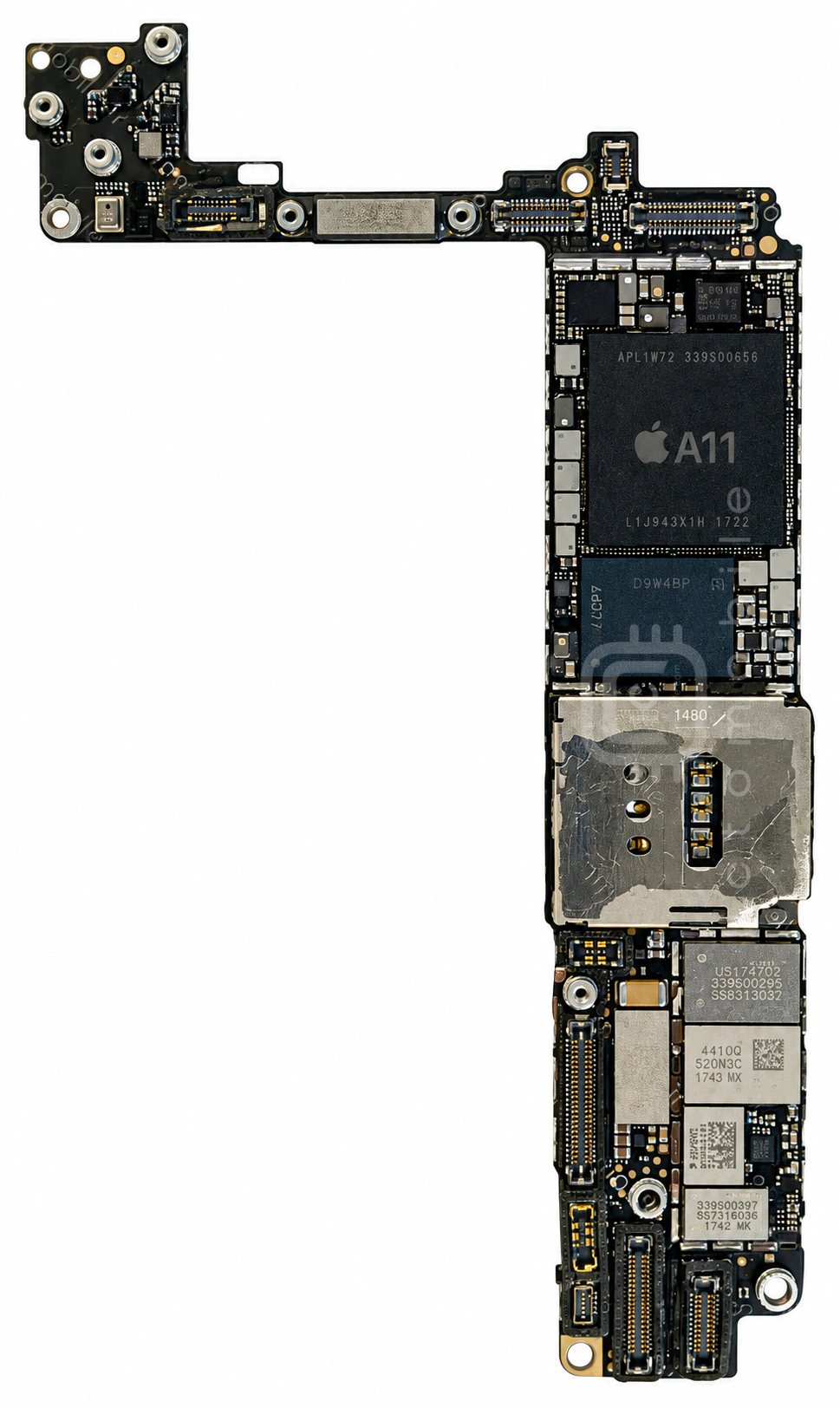

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱M5500SIP شامل سلف ، مقاومت وابسته به حرارت (NTC) و حافظه EEPROMنامعلوم←
۲AFEM-8066ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳A11 - APL1W72CPU بخش ApplicationTSMC←
۴PMB9948CPU بخش BasebandIntel←
۵QM18099تیونر آنتن RFQORVO←
۶QM18147سوئیچ آنالوگ SPDTQORVO←
۷338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۸BMP284AAسنسور فشار جو (Barometer)Bosch←
۹CAT24C08C4Aحافظه EEPROMON Semiconductor←
۱۰PN80VNFCNXP Semiconductors←
۱۱338S00248(CS42L75)Codec صوتCirrus Logic←
۱۲PMB6848تغذیه بخش BasebandIntel←
۱۳FAN53741کانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۴SKY77367پاور آمپلی فایر GSMSkyworks Solutions Inc←
۱۵FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۱۶CXA4440GCسوئیچ آنتن بلوتوث و وای فای (wifi)Sony←
۱۷CG8740AATدرایور USBCypress←
۱۸D5341سوئیچ آنتن DiversityTDK-EPC←
۱۹QM81004Mردیاب پوش توان (EPT)QORVO←
۲۰2103-601602-40GPSنامعلوم←
۲۱338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۲۲LM3539A1درایور بک لایت LCDTexas Instruments←
۲۳HSCDTD601A-19سنسور مغناطیسی قطب نما (Compass)ALPS←
۲۴CSD68841Wترانزیستور MosfetTexas Instruments←
۲۵CBTL1612A1درایور USB و شارژNXP Semiconductors←
۲۶H9HKNNNDBMAUUR-NEHحافظه RAMSkhynix←
۲۷QM18098تیونر آنتن RFQORVO←
۲۸SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۹AFEM-8056ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۰74LVC1G3157GXمالتی پلکسر (MultiPlexer)Nexperia←
۳۱SKY13767-11آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۳۲338S00309تغذیه بخش ApplicationDialog←
۳۳339S00399بلوتوث و وای فای (BT & WIFI)Murata←
۳۴TPS3700DSEمقایسه کننده ولتاژ (Voltage Comparator)Texas Instruments←
۳۵338S00306تغذیه دوربیننامعلوم←
۳۶PMB5757فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۳۷SKY13764-14آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۳۸353S00558 (NEON SIP)درایور LED فلاش دوربیننامعلوم←
۳۹TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۴۰TSBL227VC7017CHNA1حافظه Nand Flash (هارد)Toshiba Semiconductor←
۴۱BC59355A2شارژ بی سیمBroadcom←
۴۲PMB5757فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۴۳ACFM-W912-AP1سوئیچ آنتنAvago←
۴۴QM76041ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴۵QM18147سوئیچ آنالوگ SPDTQORVO←
۴۶74LVC1G3157GXمالتی پلکسر (MultiPlexer)Nexperia←
۴۷SKY16708-11تیونر آنتن RFSkyworks Solutions Inc←
۴۸LP5907SNX-2.75رگولاتور ولتاژ LDOTexas Instruments←
۴۹FAN48680UC08Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۵۰BMI262BBسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۵۱SN2501A1شارژTexas Instruments←
۵۲338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
