برد آیفون X Qualcomm (A1865)

A1865

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

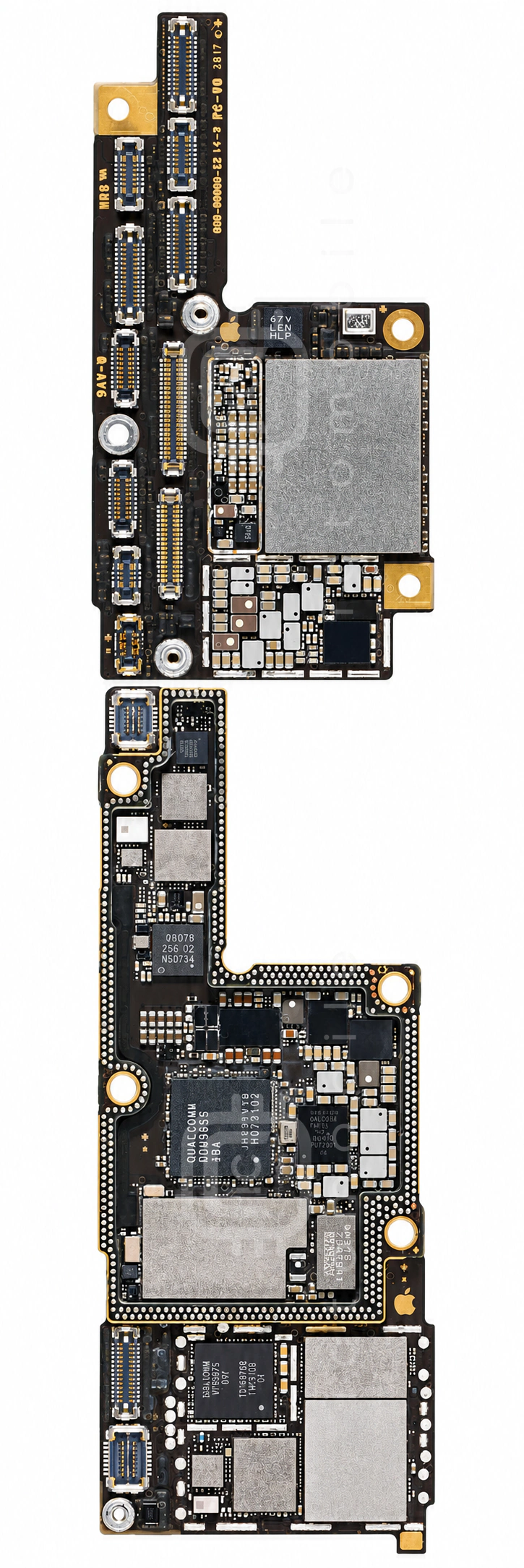

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

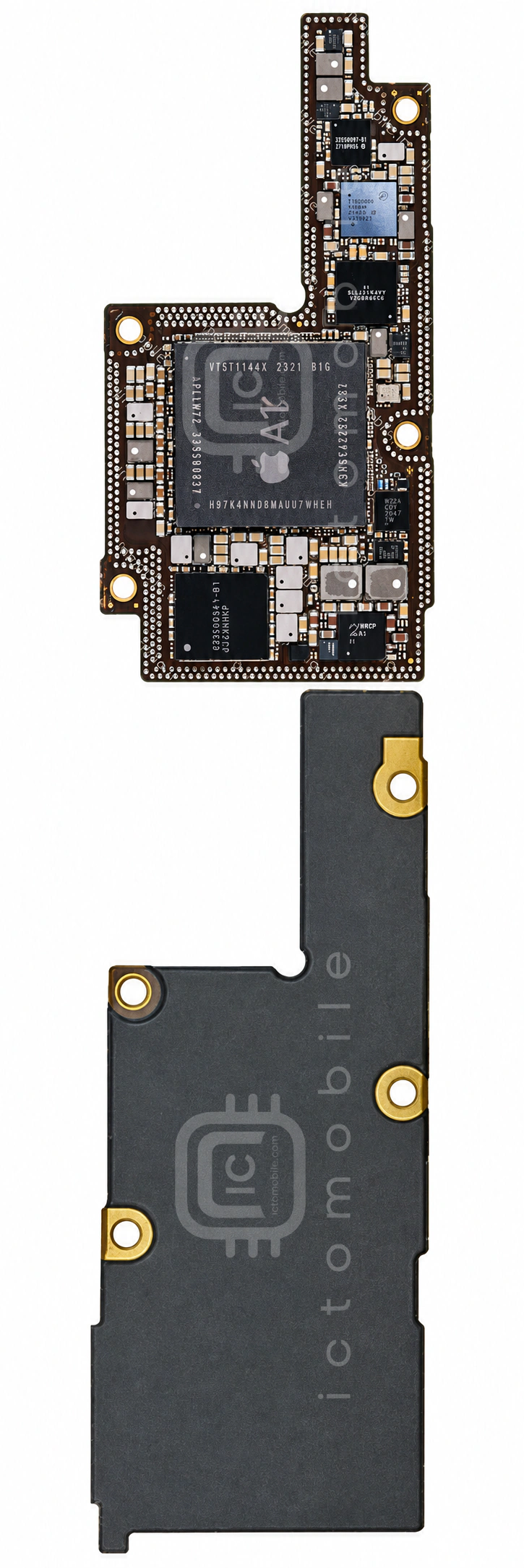

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱STB600B0درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۲QM21245فیلتر RFQORVO←
۳ACFM-W712-AP1سوئیچ آنتنAvago←
۴DMN1017UCP3ترانزیستور MosfetDIODES←
۵H9HKNNNDBMAUUR-NEHحافظه RAMSkhynix←
۶338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۷45YEWE046646HBردیاب پوش توان (EPT)نامعلوم←
۸LM3566درایور LED فلاش دوربینTexas Instruments←
۹SKY13770سوئیچ آنتنSkyworks Solutions Inc←
۱۰SKY13762سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۱MDM9655CPU بخش BasebandQUALCOMM Incorporated←
۱۲SKY78141پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۱۳FAN48680UC08Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۴CG8740AATدرایور USBCypress←
۱۵TSBL227VC3747CHNA1حافظه Nand Flash (هارد)Toshiba Semiconductor←
۱۶BMP284AAسنسور فشار جو (Barometer)Bosch←
۱۷WTR5975فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۸339S00399بلوتوث و وای فای (BT & WIFI)Murata←
۱۹PMD9655تغذیه بخش BasebandQUALCOMM Incorporated←
۲۰SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۲۱LM3373A1YKAتغذیه (PMU)Texas Instruments←
۲۲338S00341-B1تغذیه بخش ApplicationApple←
۲۳SN2501A1شارژTexas Instruments←
۲۴PN80VNFCNXP Semiconductors←
۲۵BC59355A2شارژ بی سیمBroadcom←
۲۶CAT24C08C4Aحافظه EEPROMON Semiconductor←
۲۷A11 - APL1W72CPU بخش ApplicationTSMC←
۲۸AK8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۲۹338S00248(CS42L75)Codec صوتCirrus Logic←
۳۰CXA4440GCسوئیچ آنتن بلوتوث و وای فای (wifi)Sony←
۳۱SKY78140-22پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۳۲AFEM-8072پاور آمپلی فایر GSM و 3G و 4GAvago←
۳۳SKY13760-19سوئیچ آنتن DiversitySkyworks Solutions Inc←
۳۴BMI262BBسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳۵338S00296 (CS35L26C-A1)درایور ویبراتورCirrus Logic←
۳۶CBTL1612A1درایور USB و شارژNXP Semiconductors←
۳۷FAN53741کانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۳۸CSD68841Wترانزیستور MosfetTexas Instruments←
۳۹FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۴۰SKY65790-11آمپلی فایر GPSSkyworks Solutions Inc←
۴۱LM35662درایور LED فلاش دوربینTexas Instruments←
۴۲QM18098تیونر آنتن RFQORVO←
۴۳338S00306تغذیه دوربیننامعلوم←
۴۴338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۴۵QM18099تیونر آنتن RFQORVO←
۴۶TPS3700DSEمقایسه کننده ولتاژ (Voltage Comparator)Texas Instruments←
