مدل‌های گوشی←

برد آیفون X Intel (A1901)

A1901

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

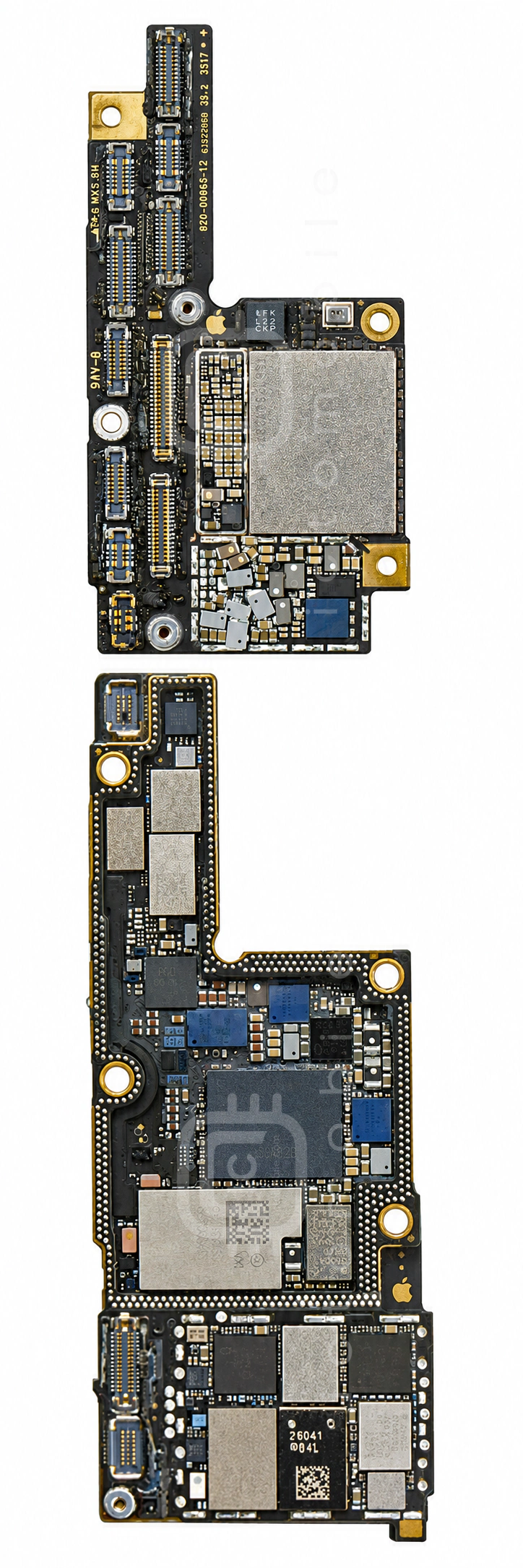

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

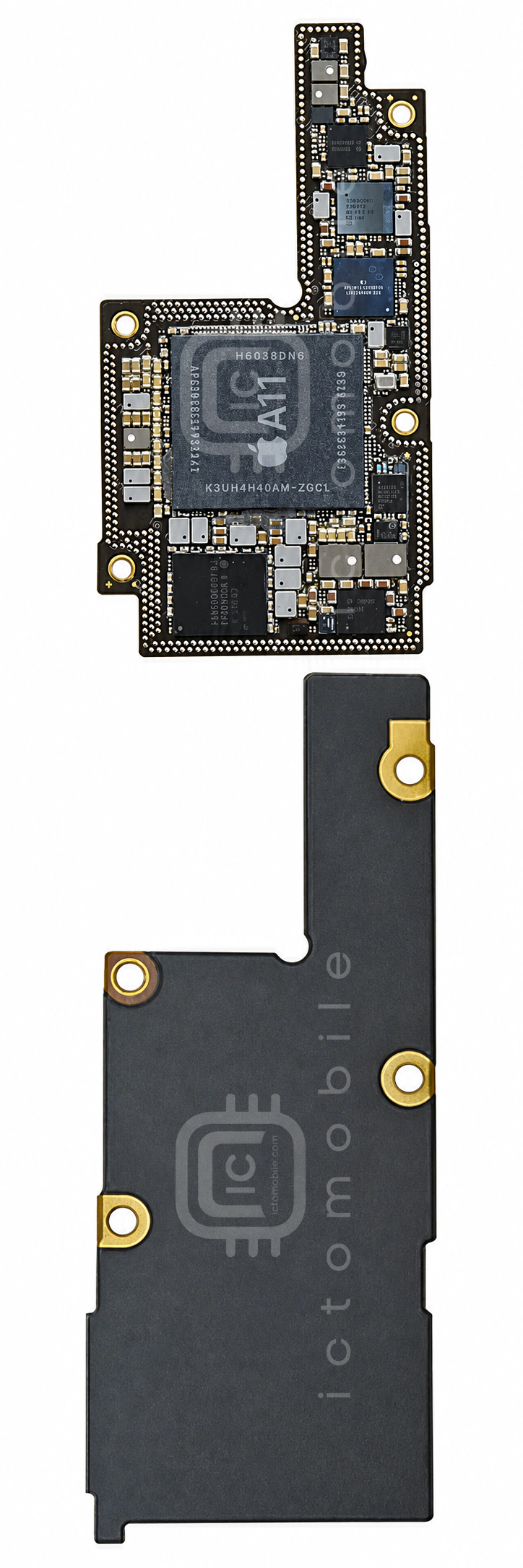

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۷ موقعیت از ۴۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱339S00399بلوتوث و وای فای (BT & WIFI)Murata←
۲SKY77367پاور آمپلی فایر GSMSkyworks Solutions Inc←
۳2103-601602-40GPSنامعلوم←
۴FAN53741کانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۵CAT24C08C4Aحافظه EEPROMON Semiconductor←
۶BC59355A2شارژ بی سیمBroadcom←
۷338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۸SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۹BMI262BBسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۰CBTL1612A1درایور USB و شارژNXP Semiconductors←
۱۱K3UH4H40AM-ZGCLحافظه RAMSamsung semiconductor←
۱۲FAN48680UC08Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۳338S00341-B1تغذیه بخش ApplicationApple←
۱۴ACFM-W912-AP1سوئیچ آنتنAvago←
۱۵338S00296 (CS35L26C-A1)درایور ویبراتورCirrus Logic←
۱۶B30608-M5342-X969سوئیچ آنتن Diversityنامعلوم←
۱۷QM81004Mردیاب پوش توان (EPT)QORVO←
۱۸CG8740AATدرایور USBCypress←
۱۹LM3566درایور LED فلاش دوربینTexas Instruments←
۲۰PMB5757فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۲۱TSB3234X38144TWNA1حافظه Nand Flash (هارد)Toshiba Semiconductor←
۲۲CSD68841Wترانزیستور MosfetTexas Instruments←
۲۳AFEM-8056ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۴AFEM-8066ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۵SKY16708-11تیونر آنتن RFSkyworks Solutions Inc←
۲۶SKY65767-11آمپلی فایر GPSSkyworks Solutions Inc←
۲۷STB600B0درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۲۸PMB6848تغذیه بخش BasebandIntel←
۲۹FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۳۰BMP284AAسنسور فشار جو (Barometer)Bosch←
۳۱AK8789سنسور مغناطیسی اثر هال (Hall Effect)AKM←
۳۲338S00248(CS42L75)Codec صوتCirrus Logic←
۳۳SKY13764-14آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۳۴PMB5757فرستنده و گیرنده رادیویی (RF Transceiver)Intel←
۳۵PN80VNFCNXP Semiconductors←
۳۶338S00306تغذیه دوربیننامعلوم←
۳۷QM76041ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۸A11 - APL1W72CPU بخش ApplicationTSMC←
۳۹SKY13767-11آمپلی فایر کم نویز (LNA)Skyworks Solutions Inc←
۴۰LM35662درایور LED فلاش دوربینTexas Instruments←
۴۱338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۴۲SN2501A1شارژTexas Instruments←
۴۳LM3373A1YKAتغذیه (PMU)Texas Instruments←
۴۴SKY16708-11تیونر آنتن RFSkyworks Solutions Inc←
۴۵QM18098تیونر آنتن RFQORVO←
۴۶TPS3700DSEمقایسه کننده ولتاژ (Voltage Comparator)Texas Instruments←
۴۷PMB9948CPU بخش BasebandIntel←
