برد اپل iPad 4 Wi-Fi + Cellular (A1460)

A1460

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

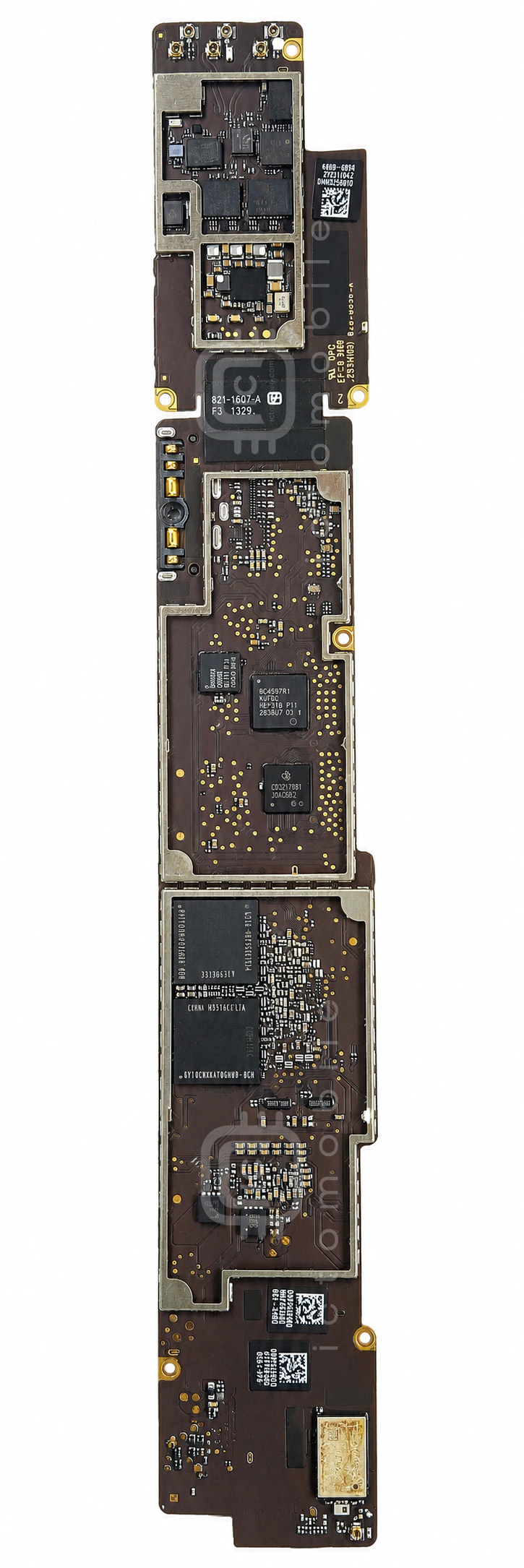

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

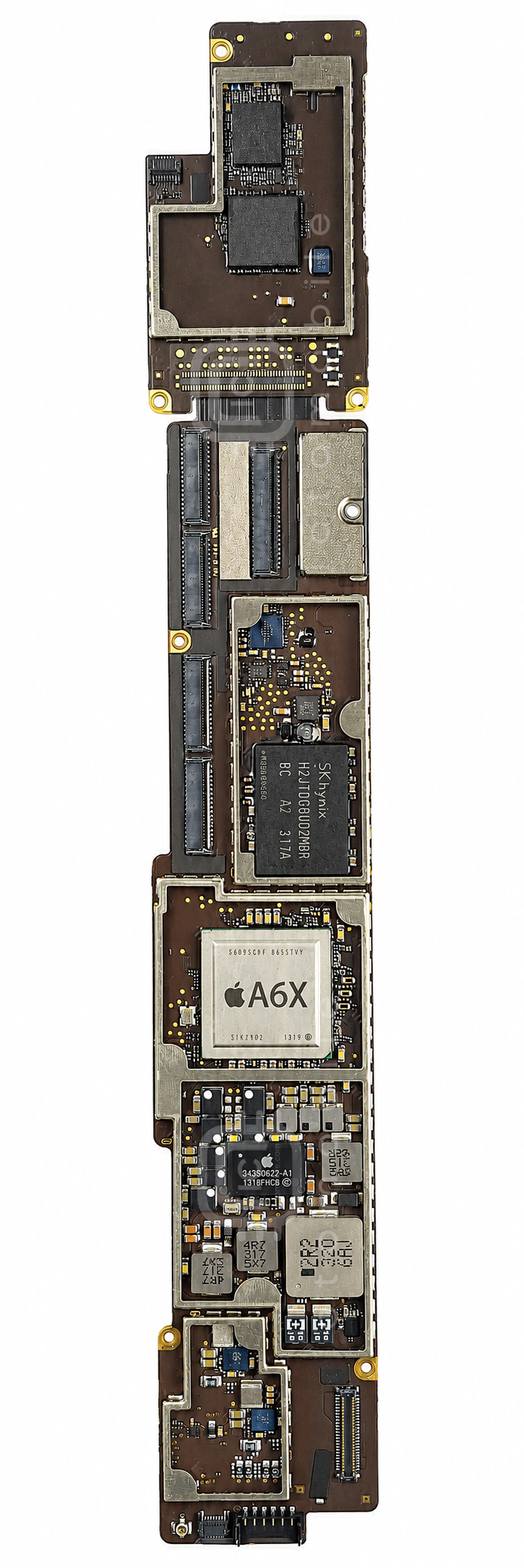

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۹ موقعیت از ۲۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CD3240B0درایور صفحه لمسی (تاچ) (Touch Screen)Texas Instruments←
۲PM8018تغذیه بخش BasebandQUALCOMM Incorporated←
۳SKY77498-11نامعلومSkyworks Solutions Inc←
۴H9TCNNN4KDBMUR-NGMحافظه RAMSkhynix←
۵CSD58874W1015ترانزیستور MosfetTexas Instruments←
۶SN74AVCH4T245مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۷AFEM-7813ماژول FEM باندهای 3G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۸TQM666083ماژول FEM باندهای 4G (سوئیچ آنتن + پاور آمپلی فایر)TriQuint Semiconductor←
۹SN74LVC1T45YZPRمبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۱۰339S0171بلوتوث و وای فای (BT & WIFI)Murata←
۱۱CSD58874W1015ترانزیستور MosfetTexas Instruments←
۱۲RTR8600فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۳338S1077آمپلی فایر صوتApple←
۱۴BCM5973A1درایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۱۵CSD58874W1015ترانزیستور MosfetTexas Instruments←
۱۶TPS61045کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۱۷THS7383IYKARدرایور USB و شارژTexas Instruments←
۱۸MDM9615MCPU بخش BasebandQUALCOMM Incorporated←
۱۹FDMC6676BZترانزیستور MosfetFairchild Semiconductor←
۲۰338S1116Codec صوتApple←
۲۱H9TCNNN4KDBMUR-NGMحافظه RAMSkhynix←
۲۲SKY77352-15پاور آمپلی فایر GSMSkyworks Solutions Inc←
۲۳343S0622-A1تغذیه بخش ApplicationApple←
۲۴338S1077آمپلی فایر صوتApple←
۲۵APL5598 - A6XCPU بخش ApplicationApple←
۲۶FDMC6683ترانزیستور MosfetFairchild Semiconductor←
۲۷H2JTDG8UD2MBRحافظه Nand Flash (هارد)Skhynix←
۲۸BCM5974CKFBGHدرایور صفحه لمسی (تاچ) (Touch Screen)Broadcom←
۲۹CSD58874W1015ترانزیستور MosfetTexas Instruments←
