برد سامسونگ Note (SGH-I717)

SGH-I717

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

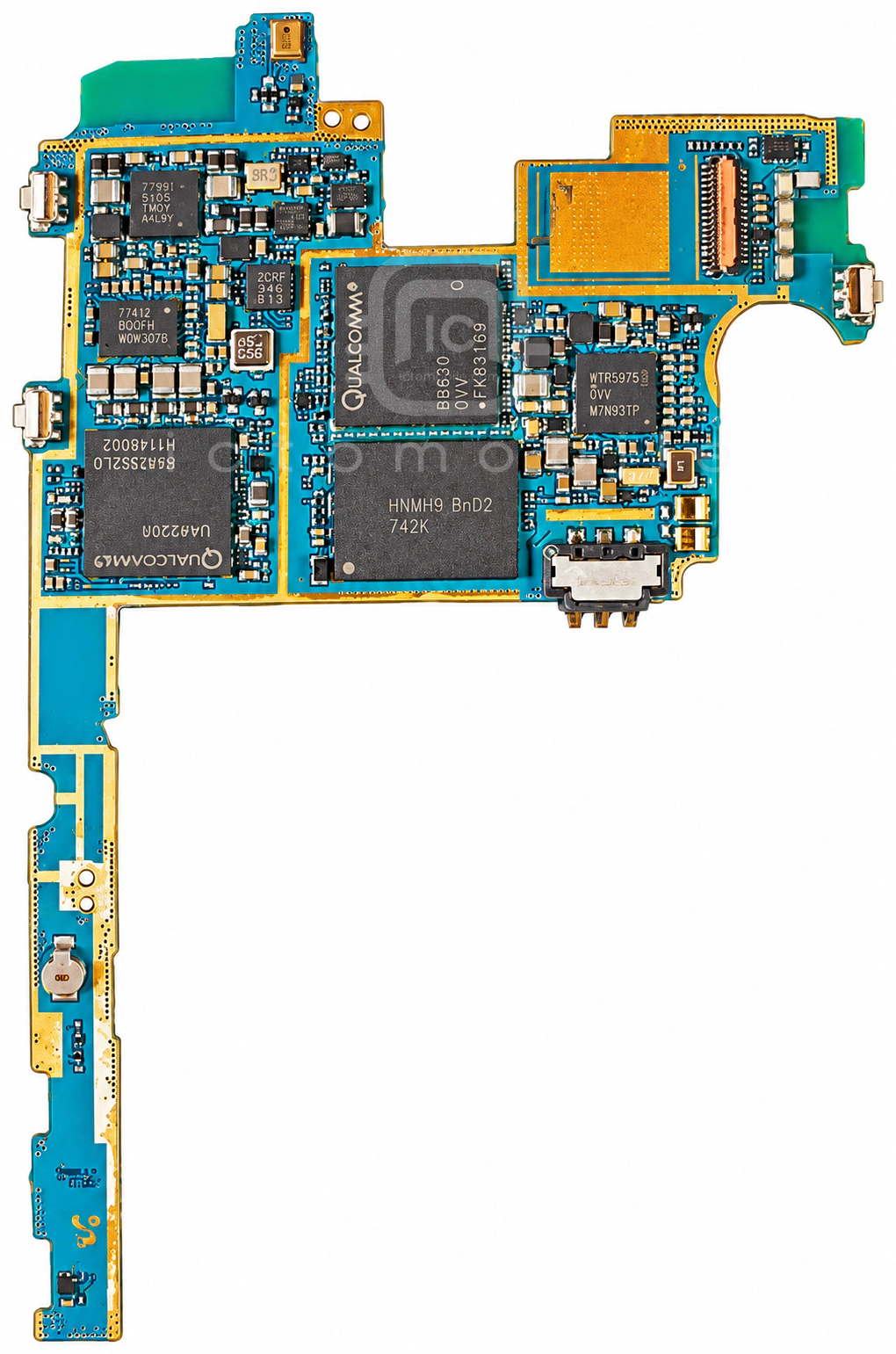

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

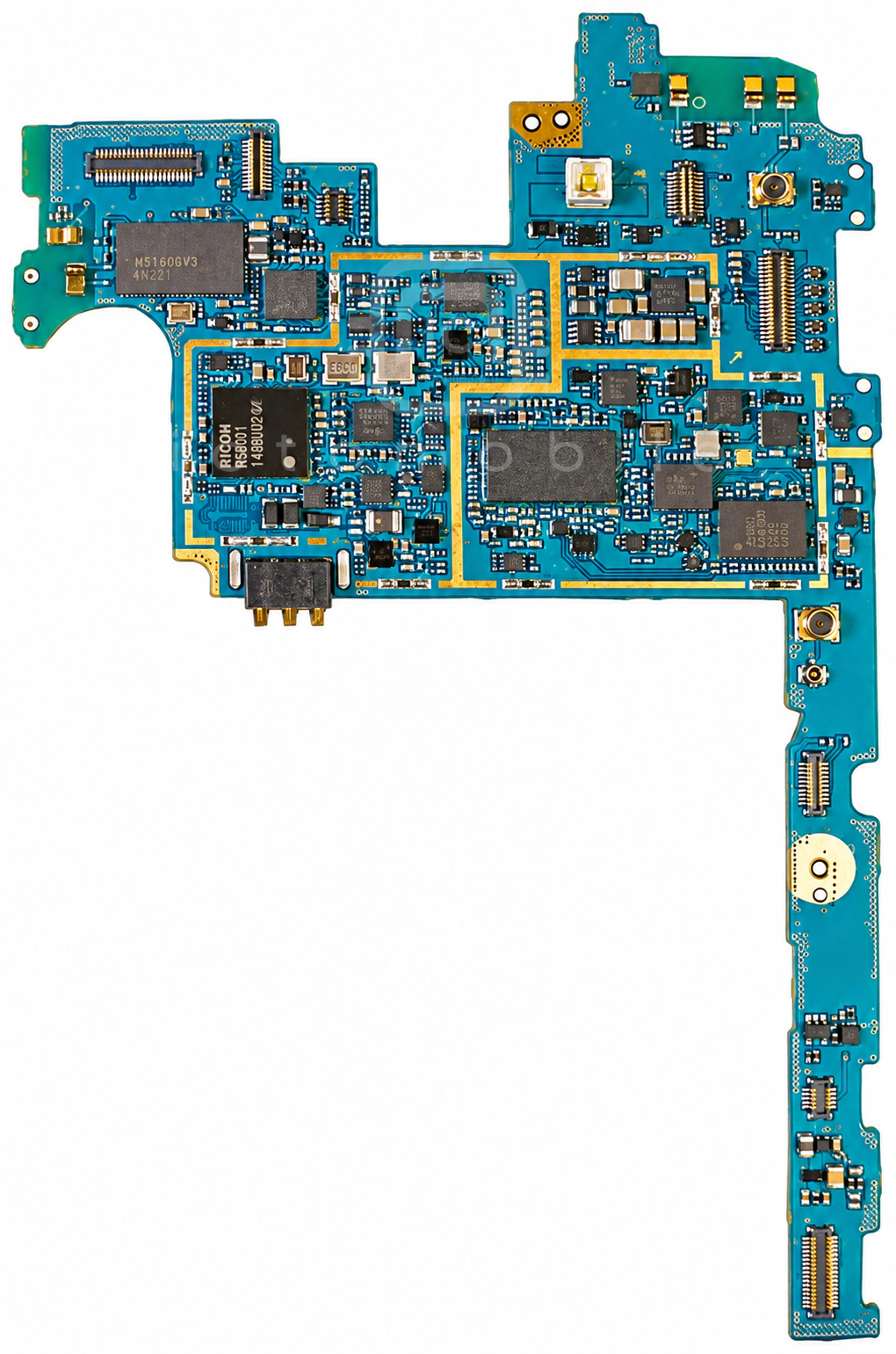

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۷ موقعیت از ۱۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KMKYL000VM-B603حافظه eMCP (هارد)Samsung semiconductor←
۲ACPM-5017پاور آمپلی فایر 4GAvago←
۳QTR8615Lفرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴PM8901تغذیه (PMU)QUALCOMM Incorporated←
۵APQ8060CPU بخش ApplicationQUALCOMM Incorporated←
۶SiI9244BOدرایور MHLSIMG - Silicon Image←
۷YDA165آمپلی فایر صوتYAMAHA CORPORATION←
۸PM8028تغذیه بخش BasebandQUALCOMM Incorporated←
۹ACPM-5202پاور آمپلی فایر 3GAvago←
۱۰PM8058تغذیه (PMU)QUALCOMM Incorporated←
۱۱MDM9200CPU بخش BasebandQUALCOMM Incorporated←
۱۲ES305Bپردازشگر صوتAudience←
۱۳LIS3DHسنسور شتاب (Accelerometer)STMicroelectronics←
۱۴ACPM-7251پاور آمپلی فایر GSM و 3GAvago←
۱۵PN544NFCNXP Semiconductors←
۱۶L3G4200DHسنسور ژیروسکوپ (Gyroscope)STMicroelectronics←
۱۷W8501درایور S PenWACOM←
