برد سامسونگ A7 (SM-A700YD)

SM-A700YD

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

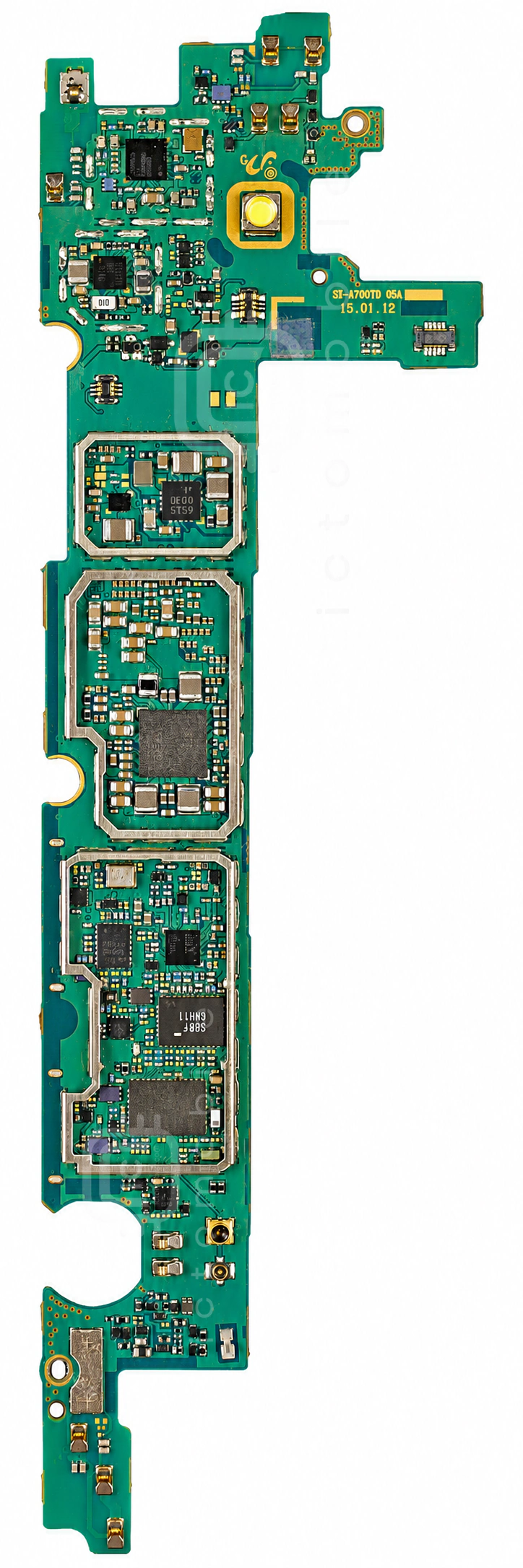

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

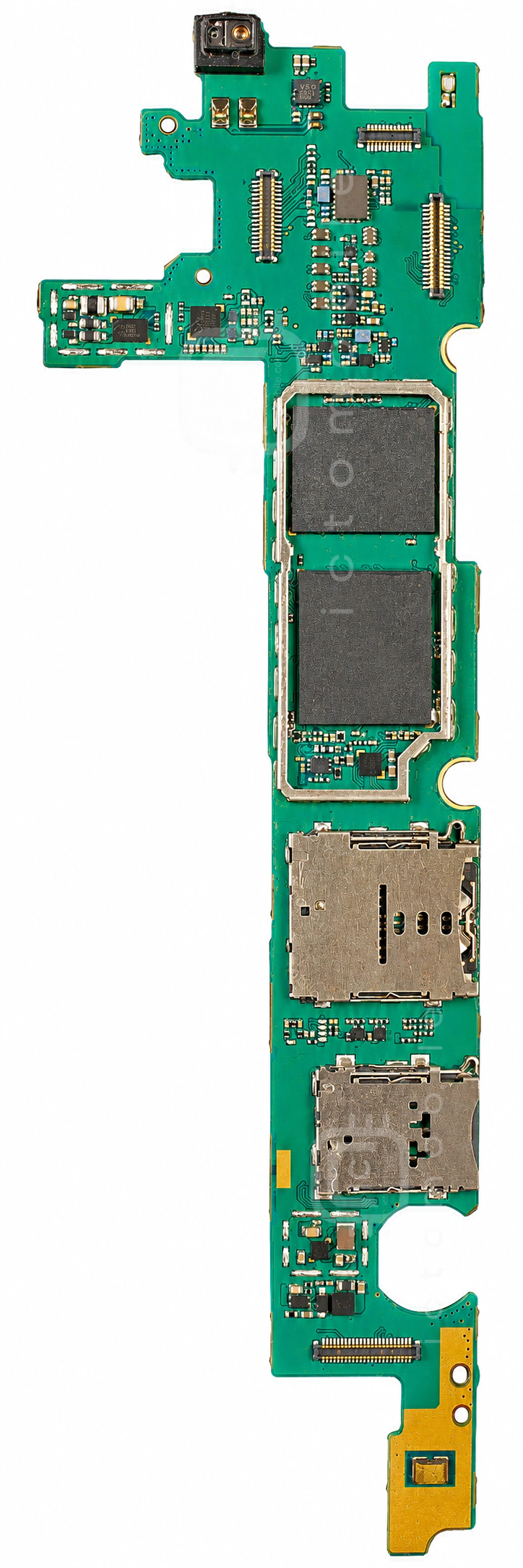

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LMSWKHGP-G94سوئیچ آنتن اصلیMurata←
۲PM8916تغذیه و شارژ و Codec صوتQUALCOMM Incorporated←
۳BMC150سنسور شتاب و قطب نما (Accelerometer and Compass)Bosch←
۴ET3153سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۵MAX9895BشارژMaxim←
۶MSM8939CPU بخش ApplicationQUALCOMM Incorporated←
۷RDL3081دیود محافظ ولتاژ TVSRFsemi←
۸KMQ310013M-B419حافظه eMCP (هارد)Samsung semiconductor←
۹PN547NFCNXP Semiconductors←
۱۰SFMR7U0K001سوئیچ آنتن DiversityWISOL←
۱۱QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←
۱۲SM5502درایور USBSilicon Mitus←
۱۳ISA1000درایور ویبراتورIMAGIS←
۱۴STOD30تغذیه صفحه نمایشSTMicroelectronics←
۱۵WCN3660Bبلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۶SKY77807-4پاور آمپلی فایر 4GSkyworks Solutions Inc←
۱۷WTR4905فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۸FAN53555کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۹HRPF59627BTBپاور آمپلی فایر GSM و 3G و 4GMurata←
۲۰RT5033شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینRichTek←
