برد سامسونگ J7 Prime (SM-G610F/DS)

SM-G610F/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

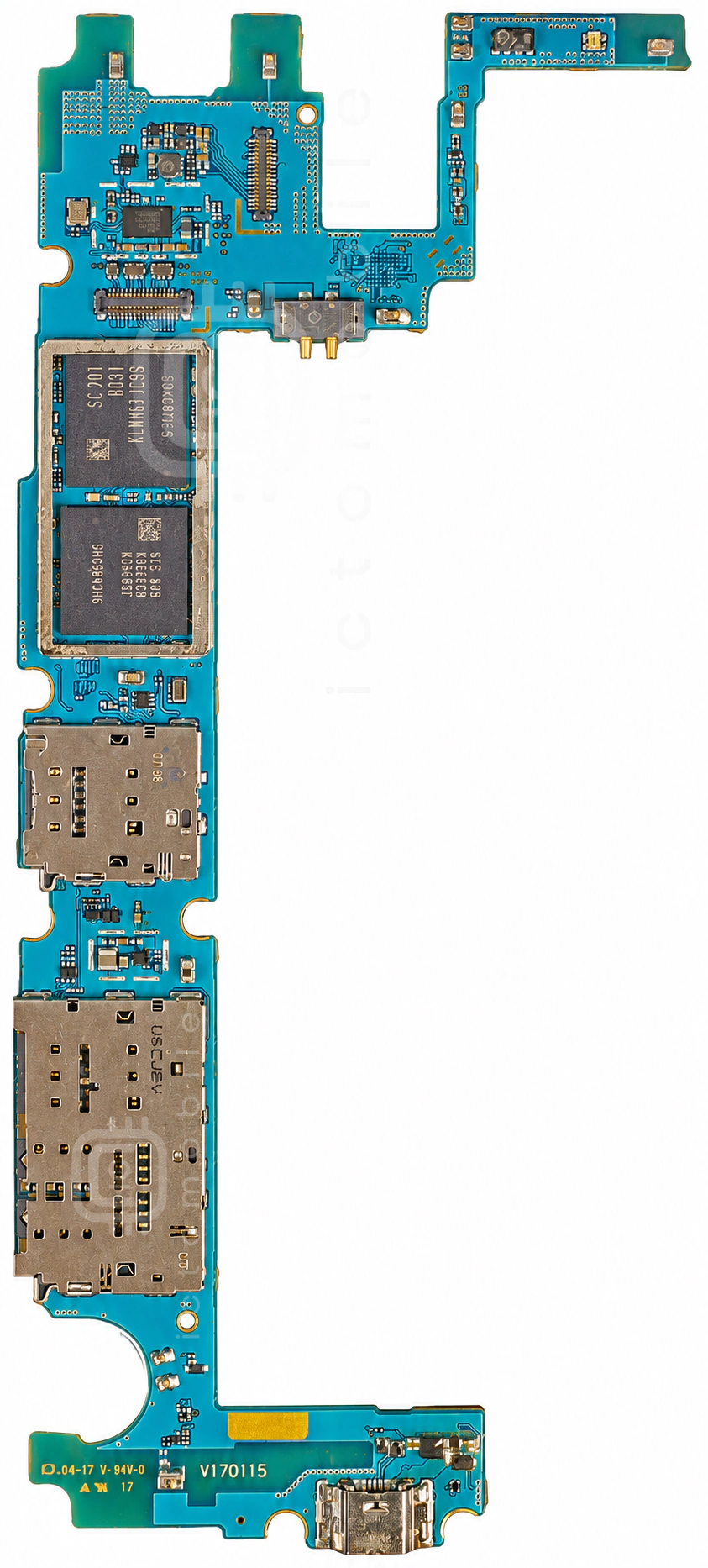

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

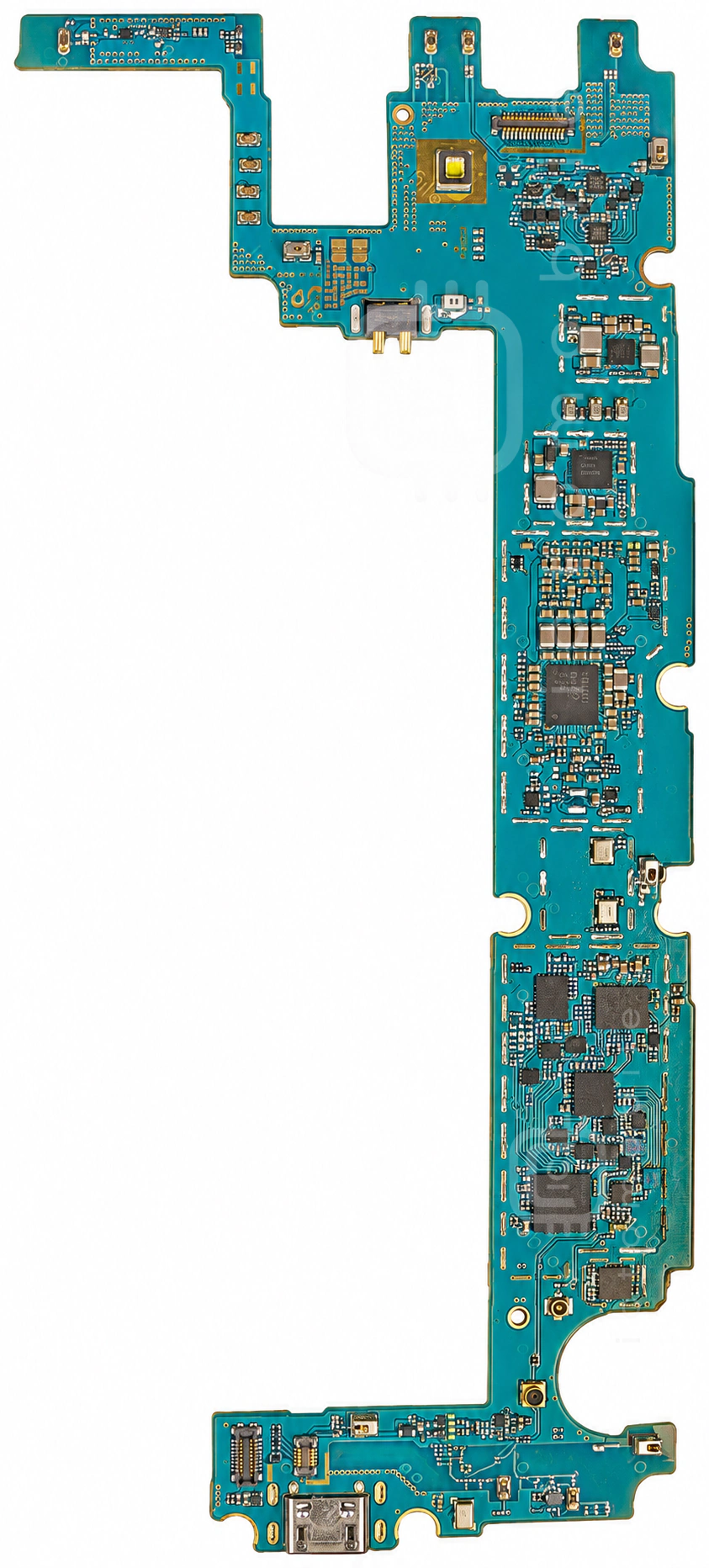

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۲S2MPU05X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۳2SK3541ترانزیستور MosfetROHM←
۴SKY77912-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۵RF1694Bسوئیچ آنالوگ SPDTQORVO←
۶K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←
۷RP103K121D-TRرگولاتور ولتاژ LDORICOH electronics devices division←
۸BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۹MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۱۰MXD8643سوئیچ SP4TMAXSCEND←
۱۱MXD8011Lآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۲AP7346Dرگولاتور ولتاژ LDODIODES←
۱۳PESD3V3L5Uمحافظ ESDNXP Semiconductors←
۱۴MXD8642سوئیچ آنتن 3G و 4GMAXSCEND←
۱۵MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۱۶MXD8643سوئیچ SP4TMAXSCEND←
۱۷MHS-204درایور کلیدهای لمسی (تاچ)Melfas←
۱۸ISL98611درایور بک لایت LCDIntersil←
۱۹SKY77652-11پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۲۰S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
۲۱RP103K121D-TRرگولاتور ولتاژ LDORICOH electronics devices division←
۲۲PESD3V3L5Uمحافظ ESDNXP Semiconductors←
۲۳KLMAG1JENB-B031حافظه eMMC (هارد)Samsung semiconductor←
۲۴S2MU05X02شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینSamsung semiconductor←
۲۵Exynos 7 Octa 7870CPU بخش Application و BasebandSamsung semiconductor←
۲۶S5M925DA01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۲۷RDL3081دیود محافظ ولتاژ TVSRFsemi←
۲۸K4EHE304EAAGCFحافظه RAMSamsung semiconductor←
۲۹SKY77651-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۳۰RDALN1609آمپلی فایر GPSRDA Microelectronics←
۳۱RP103K181D-TRرگولاتور ولتاژ LDORICOH electronics devices division←
