برد سامسونگ Note Pro 12.2 3G (SM-P901)

SM-P901

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

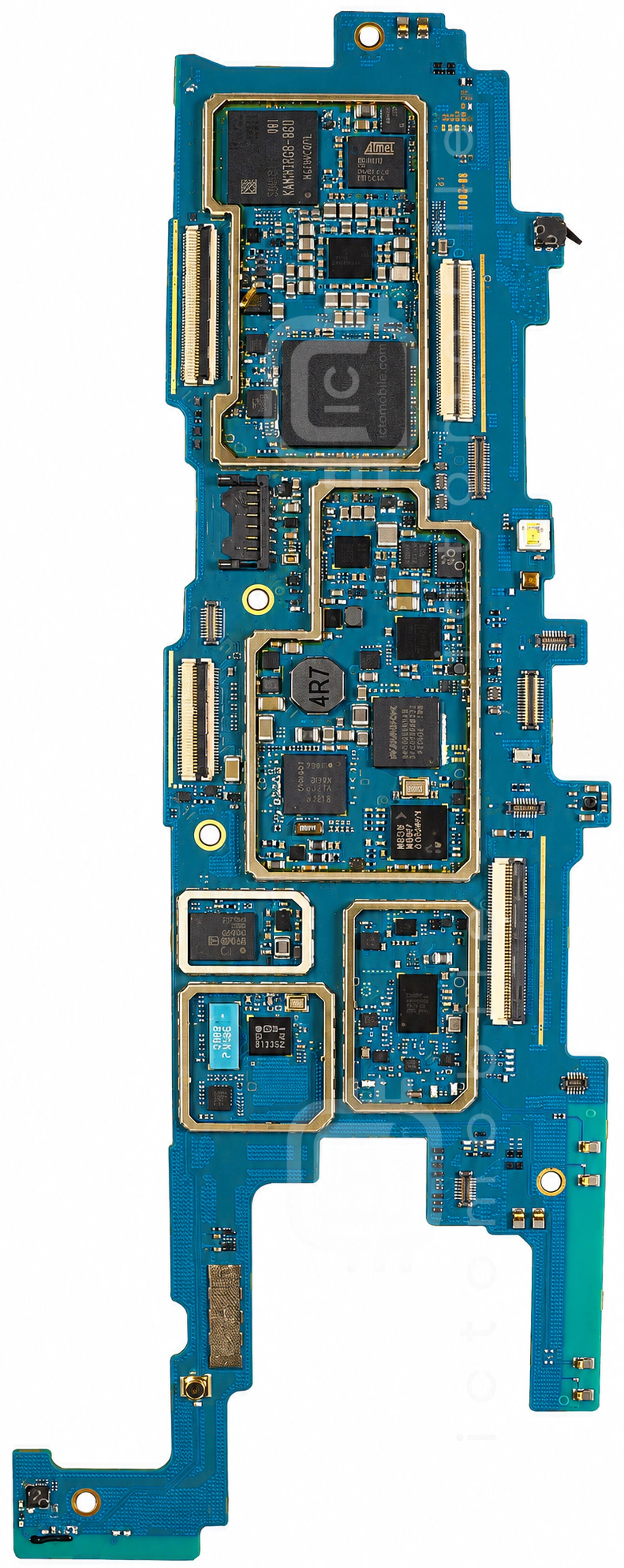

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

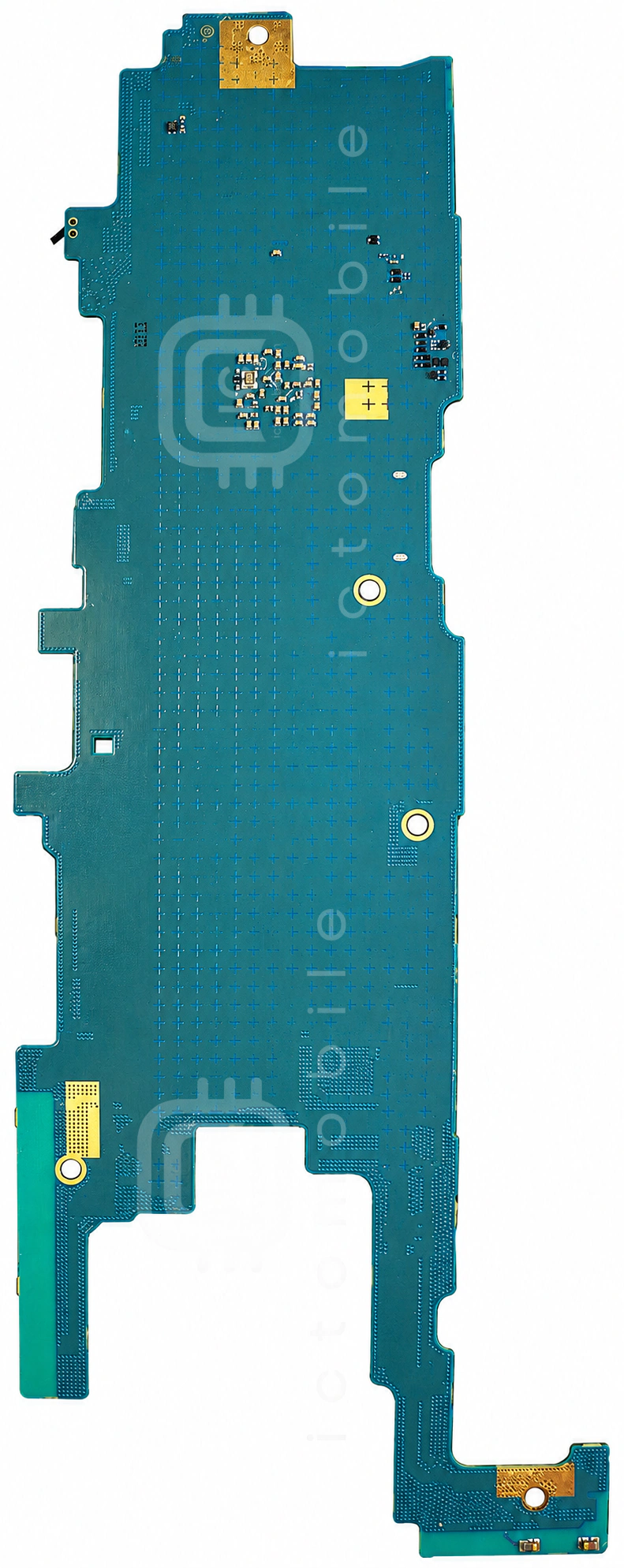

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱Exynos 5420CPU بخش ApplicationSamsung semiconductor←
۲SX9500IULTRTسنسور GRIP/SARSEMTECH←
۳PMB5712فرستنده و گیرنده رادیویی (RF Transceiver)Infineon←
۴K3QF7F70DM-HGCEحافظه RAMSamsung semiconductor←
۵KLMBG4WEBC-B031حافظه eMMC (هارد)Samsung semiconductor←
۶WM5102TCodec صوتWolfson←
۷BCM47521IUB2GGPSBroadcom←
۸W9007درایور S PenWACOM←
۹PMB9811CPU بخش BasebandInfineon←
۱۰Sil8240درایور MHLSIMG - Silicon Image←
۱۱MAX77802Pتغذیه (PMU)Maxim←
۱۲MAX77888GشارژMaxim←
۱۳BCM4354KKUBGبلوتوث و وای فای (BT & WIFI)Broadcom←
۱۴RF6361Aسوئیچ آنتن GSM و 3GRFMD←
۱۵RF6261Bپاور آمپلی فایر GSM و 3G و 4GRFMD←
۱۶W949D6KBHX51حافظه RAMwinbond←
۱۷RF6590تغذیه بخش RFRFMD←
۱۸MXT1664S1درایور صفحه لمسی (تاچ) (Touch Screen)Atmel←
۱۹RF6561تغذیه پاور آمپلی فایرهای RFRFMD←
۲۰LP1K36FPGALattice Semiconductor←
