برد سامسونگ Tab 3 7.0 (SM-T215)

SM-T215

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

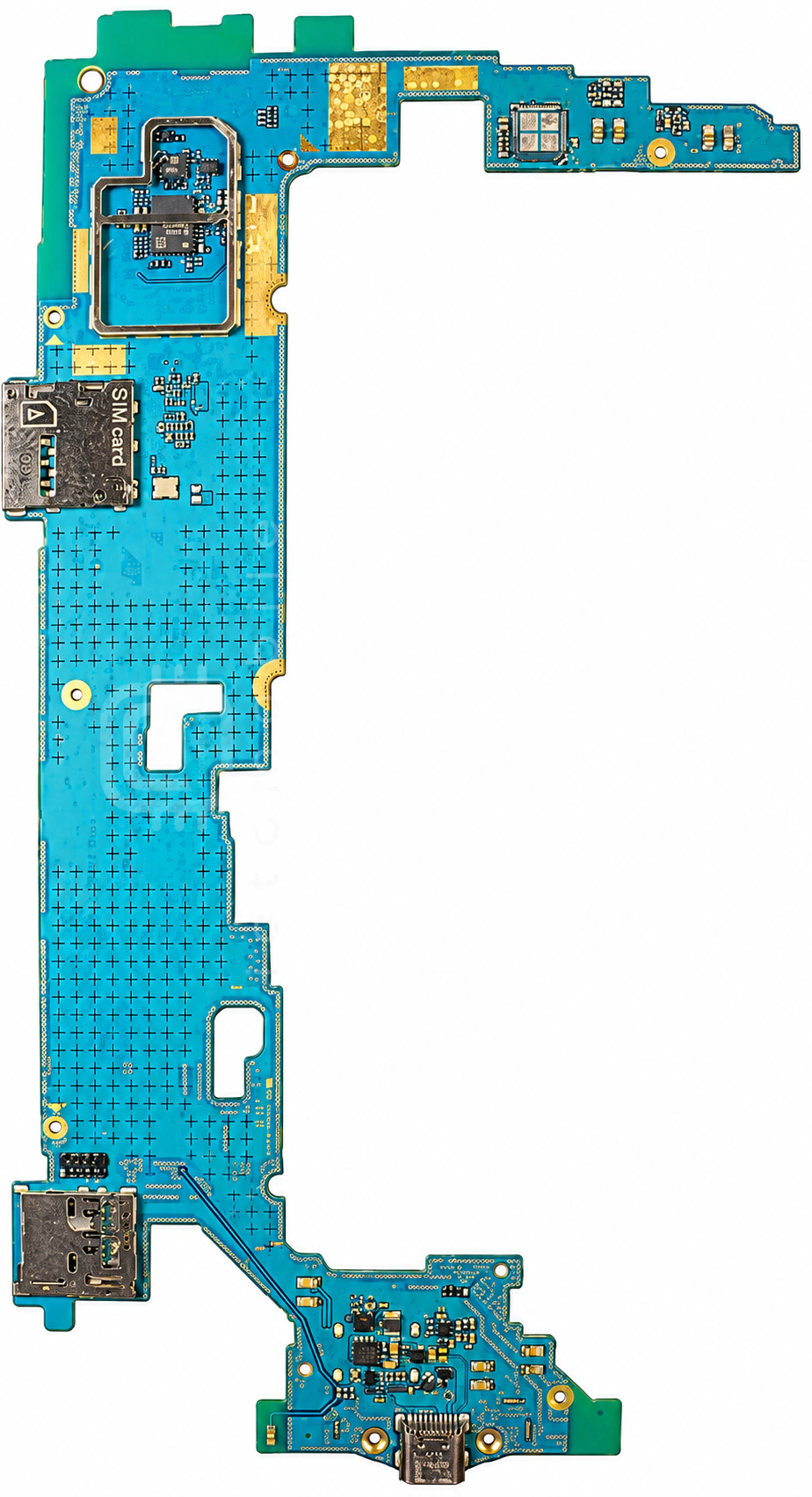

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

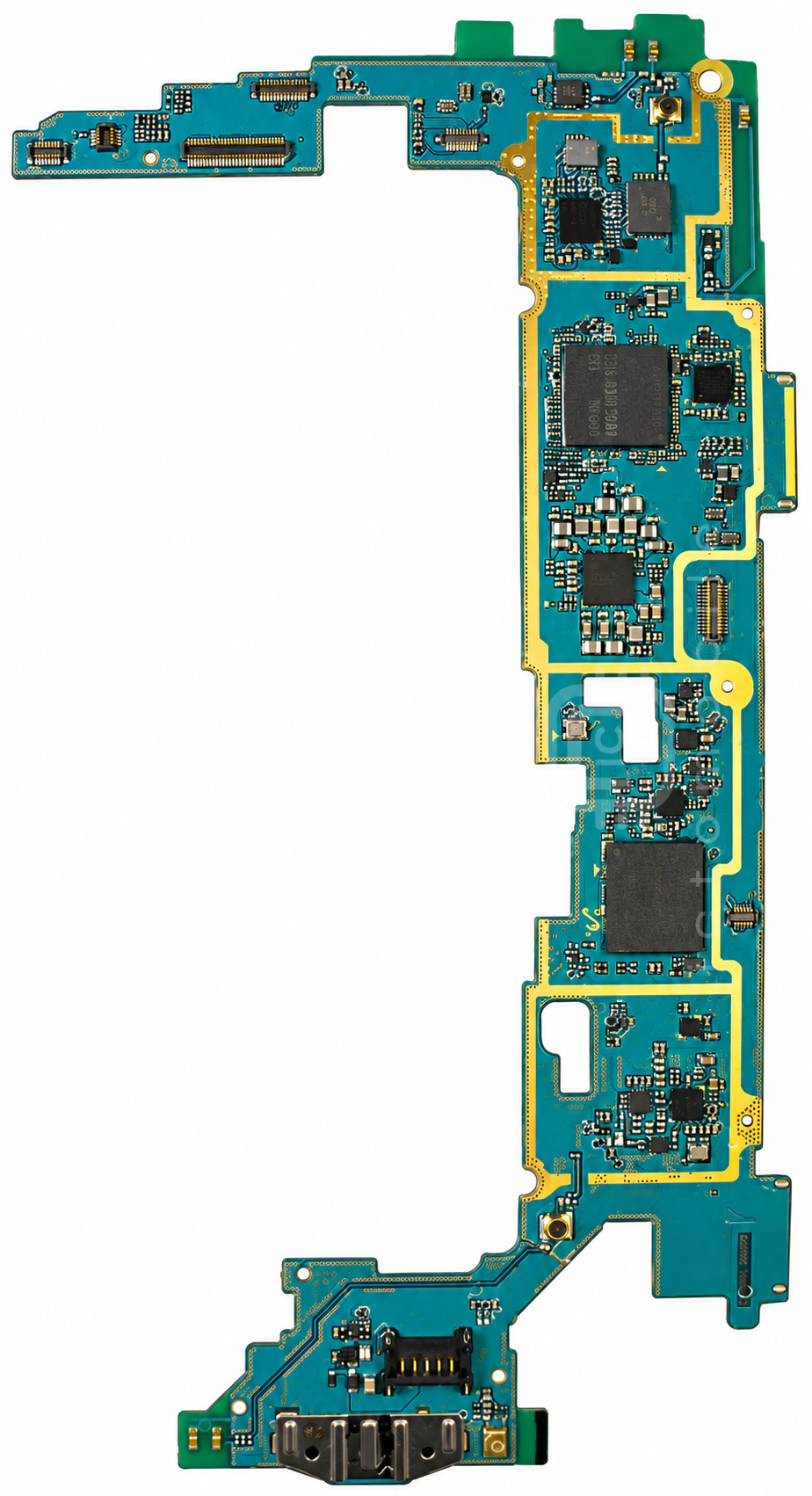

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۳ موقعیت از ۱۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WCD9306Codec صوتQUALCOMM Incorporated←
۲SDIN7DU2-8Gحافظه eMMC (هارد)SanDisk←
۳PM8917تغذیه بخش ApplicationQUALCOMM Incorporated←
۴SMB358SET-1939YشارژQUALCOMM Incorporated←
۵WTR1605Lفرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۶K4P2E304EQ-PGC2حافظه RAMSamsung semiconductor←
۷WCN3660Aبلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۸RF7307پاور آمپلی فایر 3G و 4GRFMD←
۹MSM8930ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۰STC3115IJTاندازه گیر سطح باتری (Fuel Gauge)STMicroelectronics←
۱۱ASP01سنسور GRIP/SARنامعلوم←
۱۲ET3148سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۱۳RF7388پاور آمپلی فایر 3G و 4GRFMD←
