برد سامسونگ A7 (SM-A700H)

SM-A700H

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

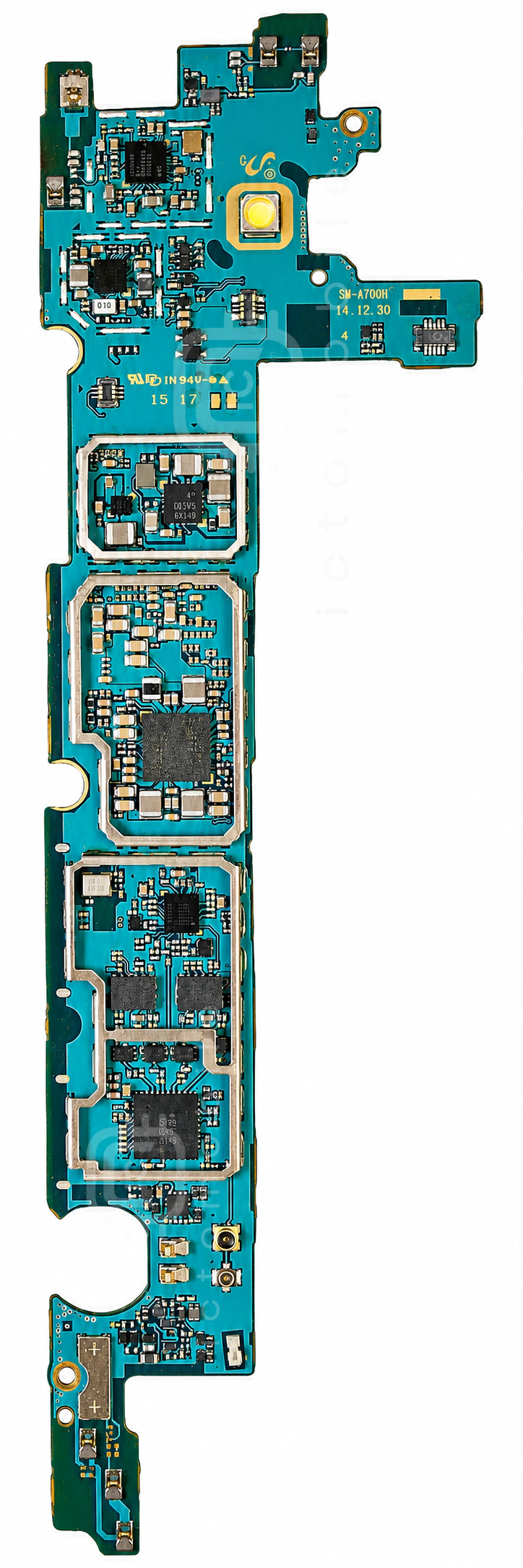

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

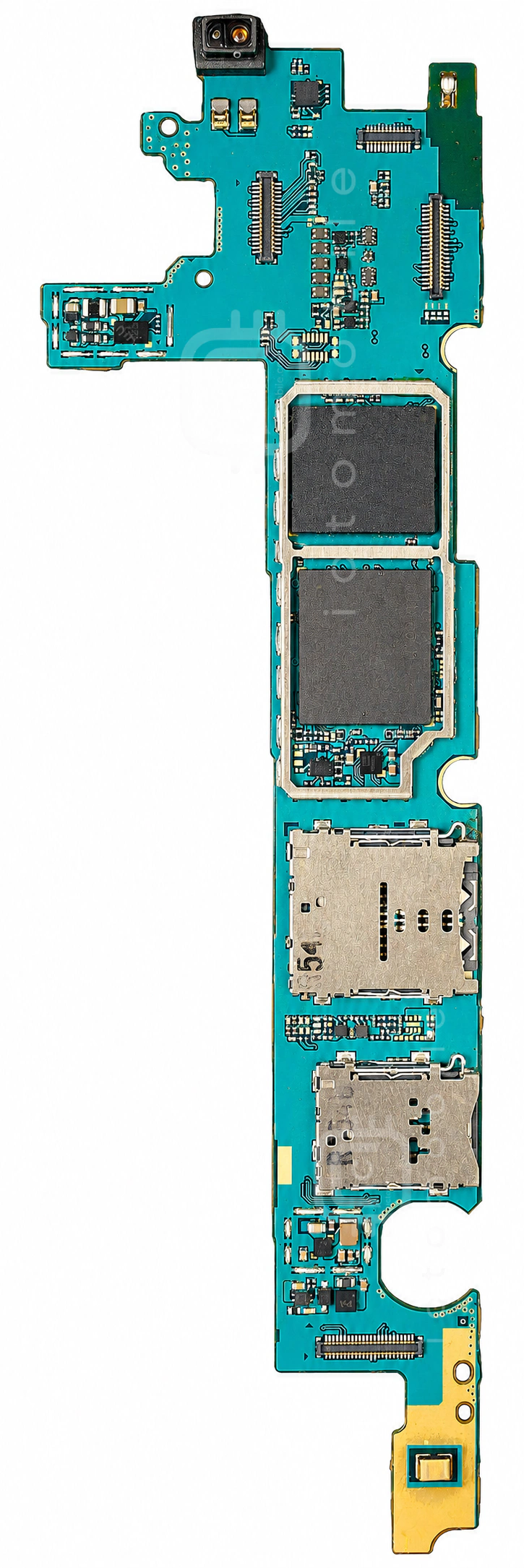

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RT5033شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینRichTek←
۲RF3619پاور آمپلی فایر 3GRFMD←
۳DG2592DN-T1-GE4Detector جک هدفونVishay Siliconix←
۴FAN53555کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۵MAX9895BشارژMaxim←
۶BMC150سنسور شتاب و قطب نما (Accelerometer and Compass)Bosch←
۷WTR2605فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۸RF3270سوئیچ آنتنRFMD←
۹ISA1000درایور ویبراتورIMAGIS←
۱۰WCN3660Bبلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۱PM8916تغذیه و شارژ و Codec صوتQUALCOMM Incorporated←
۱۲SM5502درایور USBSilicon Mitus←
۱۳MIC5362-2.8YMTرگولاتور ولتاژ LDOMicrel←
۱۴RF3612پاور آمپلی فایر 3GRFMD←
۱۵MSM8239CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۶QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←
۱۷STOD30تغذیه صفحه نمایشSTMicroelectronics←
۱۸RDL3081دیود محافظ ولتاژ TVSRFsemi←
۱۹MIC5362-3.3YMTرگولاتور ولتاژ LDOMicrel←
۲۰KMR310001M-B611حافظه eMCP (هارد)Samsung semiconductor←
