برد آیفون 8 Plus Qualcomm (A1864)

A1864

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

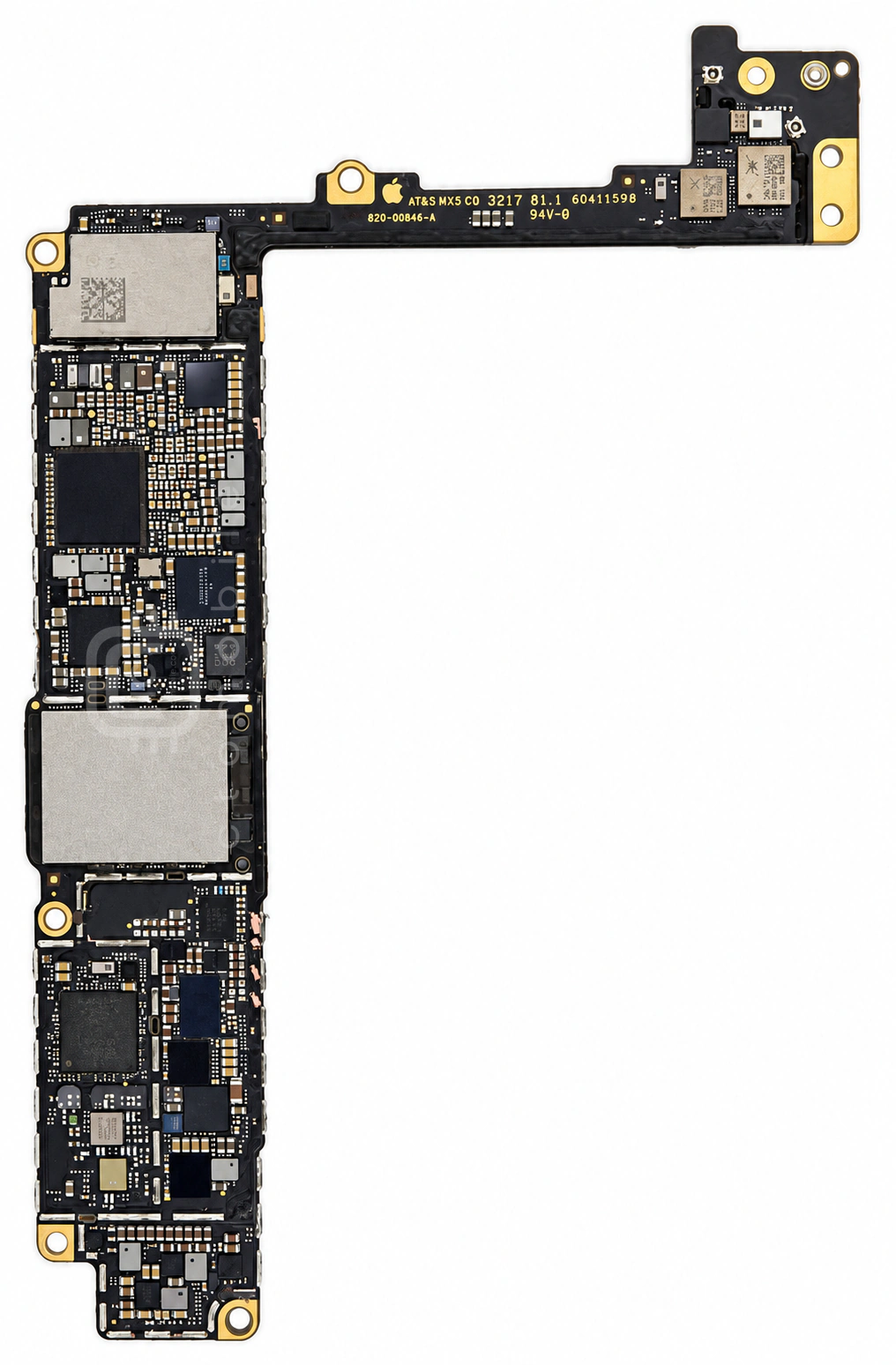

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

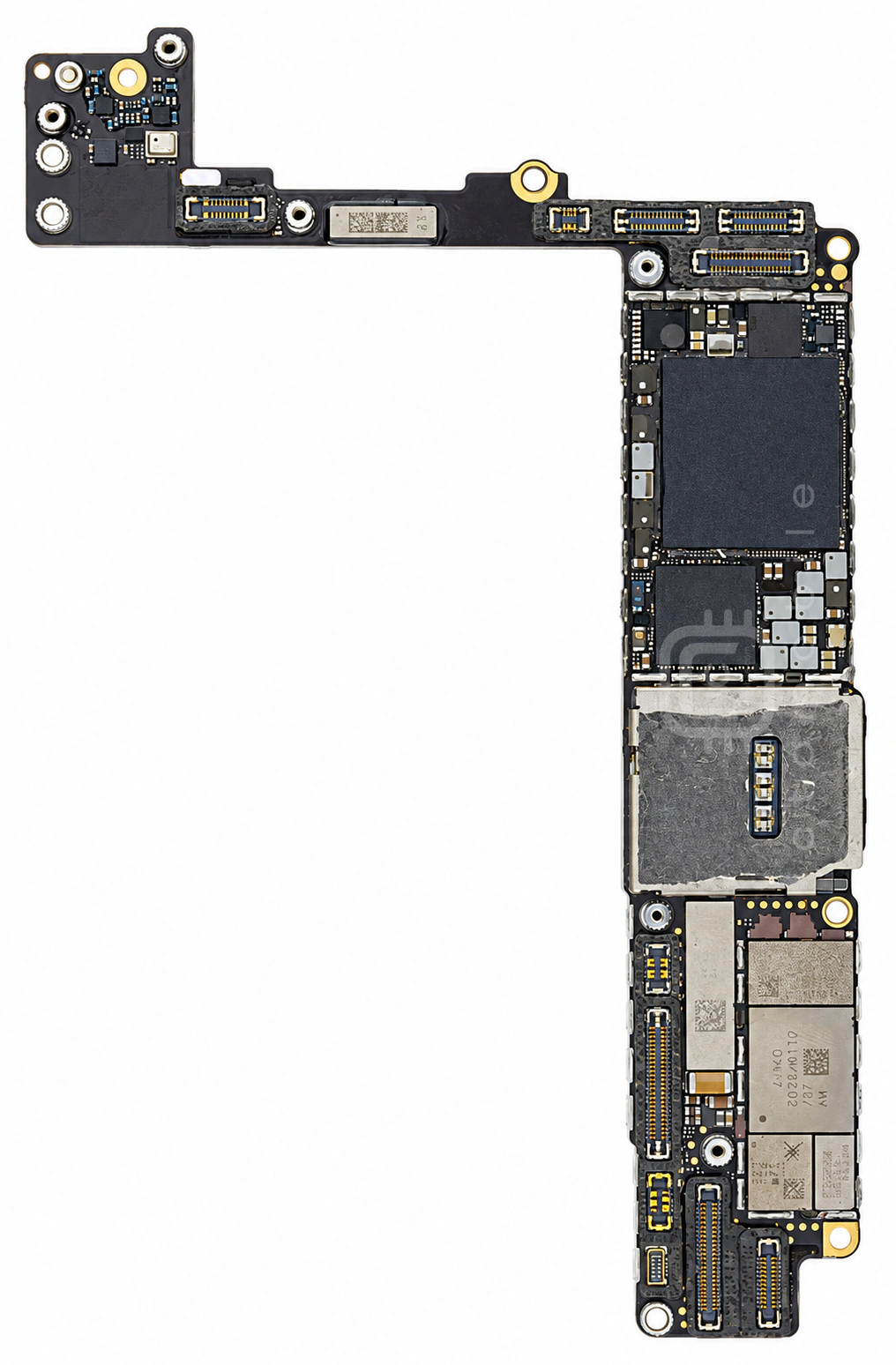

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۴ موقعیت از ۵۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۲SKY78140-22پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۳338S00306تغذیه دوربیننامعلوم←
۴CG8740AATدرایور USBCypress←
۵SKY13762سوئیچ آنتن DiversitySkyworks Solutions Inc←
۶74LVC1G3157GXمالتی پلکسر (MultiPlexer)Nexperia←
۷LM3638A1کانورتر ولتاژ سنسور اثر انگشت (Finger Print)Texas Instruments←
۸QM18099تیونر آنتن RFQORVO←
۹H9HKNNNDBMAUUR-NEHحافظه RAMSkhynix←
۱۰CSD68841Wترانزیستور MosfetTexas Instruments←
۱۱RV3C002UNT2CLترانزیستور MosfetROHM←
۱۲FAN53741کانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۱۳BMP284AAسنسور فشار جو (Barometer)Bosch←
۱۴339S00399بلوتوث و وای فای (BT & WIFI)Murata←
۱۵74LVC1G3157GXمالتی پلکسر (MultiPlexer)Nexperia←
۱۶LP5907SNX-2.75رگولاتور ولتاژ LDOTexas Instruments←
۱۷RV3C002UNT2CLترانزیستور MosfetROHM←
۱۸SKY13770سوئیچ آنتنSkyworks Solutions Inc←
۱۹SDMPEGF12حافظه Nand Flash (هارد)SanDisk←
۲۰CXA4440GCسوئیچ آنتن بلوتوث و وای فای (wifi)Sony←
۲۱TPS65730A0PYFFتغذیه صفحه نمایش و صفحه لمسی (تاچ)Texas Instruments←
۲۲338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۲۳NIKISIP شامل سلف ، مقاومت وابسته به حرارت (NTC) و حافظه EEPROMنامعلوم←
۲۴SKY13760-19سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۵PN80VNFCNXP Semiconductors←
۲۶WTR5975فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۷338S00295 (CS35L26B-A1)آمپلی فایر صوتCirrus Logic←
۲۸CAT24C08C4Aحافظه EEPROMON Semiconductor←
۲۹LFD2H829MMZ4E518سوئیچ آنتن اصلینامعلوم←
۳۰LM3539A1درایور بک لایت LCDTexas Instruments←
۳۱SKY78141پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۳۲LM3539A1درایور بک لایت LCDTexas Instruments←
۳۳PMD9655تغذیه بخش BasebandQUALCOMM Incorporated←
۳۴QM18098تیونر آنتن RFQORVO←
۳۵FAN48680UC08Xکانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۳۶338S00309تغذیه بخش ApplicationDialog←
۳۷SKY65790-11آمپلی فایر GPSSkyworks Solutions Inc←
۳۸353S00558 (NEON SIP)درایور LED فلاش دوربیننامعلوم←
۳۹CBTL1612A1درایور USB و شارژNXP Semiconductors←
۴۰FPF1204سوئیچ بار (Load Switch)Fairchild Semiconductor←
۴۱ACFM-W712-AP1سوئیچ آنتنAvago←
۴۲QM18147سوئیچ آنالوگ SPDTQORVO←
۴۳SN2501A1شارژTexas Instruments←
۴۴A11 - APL1W72CPU بخش ApplicationTSMC←
۴۵AFEM-8072پاور آمپلی فایر GSM و 3G و 4GAvago←
۴۶HSCDTD601A-19سنسور مغناطیسی قطب نما (Compass)ALPS←
۴۷QM18147سوئیچ آنالوگ SPDTQORVO←
۴۸BMI262BBسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۴۹SN61280Eکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←
۵۰BC59355A2شارژ بی سیمBroadcom←
۵۱MDM9655CPU بخش BasebandQUALCOMM Incorporated←
۵۲338S00248(CS42L75)Codec صوتCirrus Logic←
۵۳P215ردیاب پوش توان (EPT)نامعلوم←
۵۴TPS3700DSEمقایسه کننده ولتاژ (Voltage Comparator)Texas Instruments←
