برد سامسونگ J2 (SM-J200H/DS)

SM-J200H/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

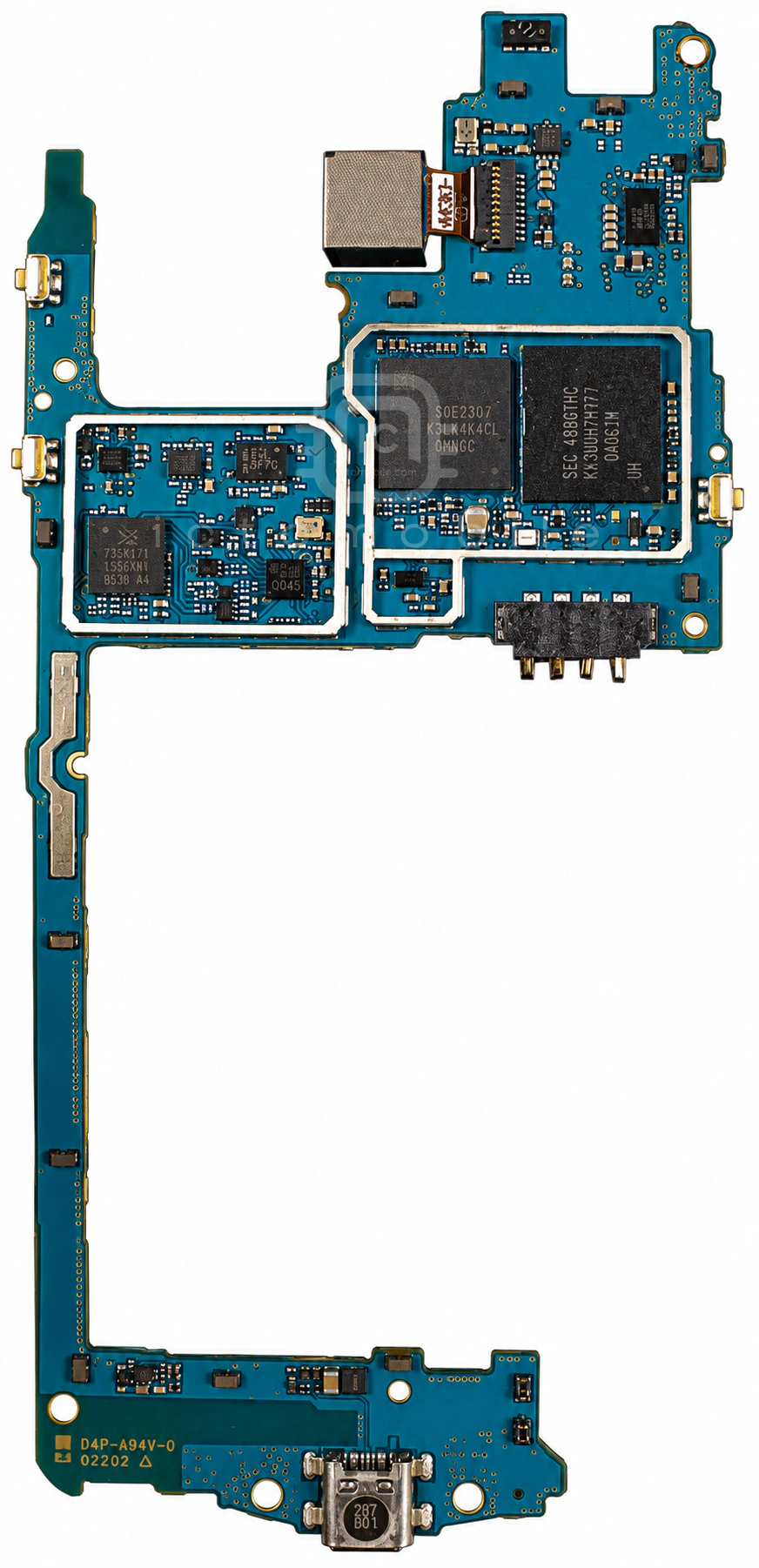

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

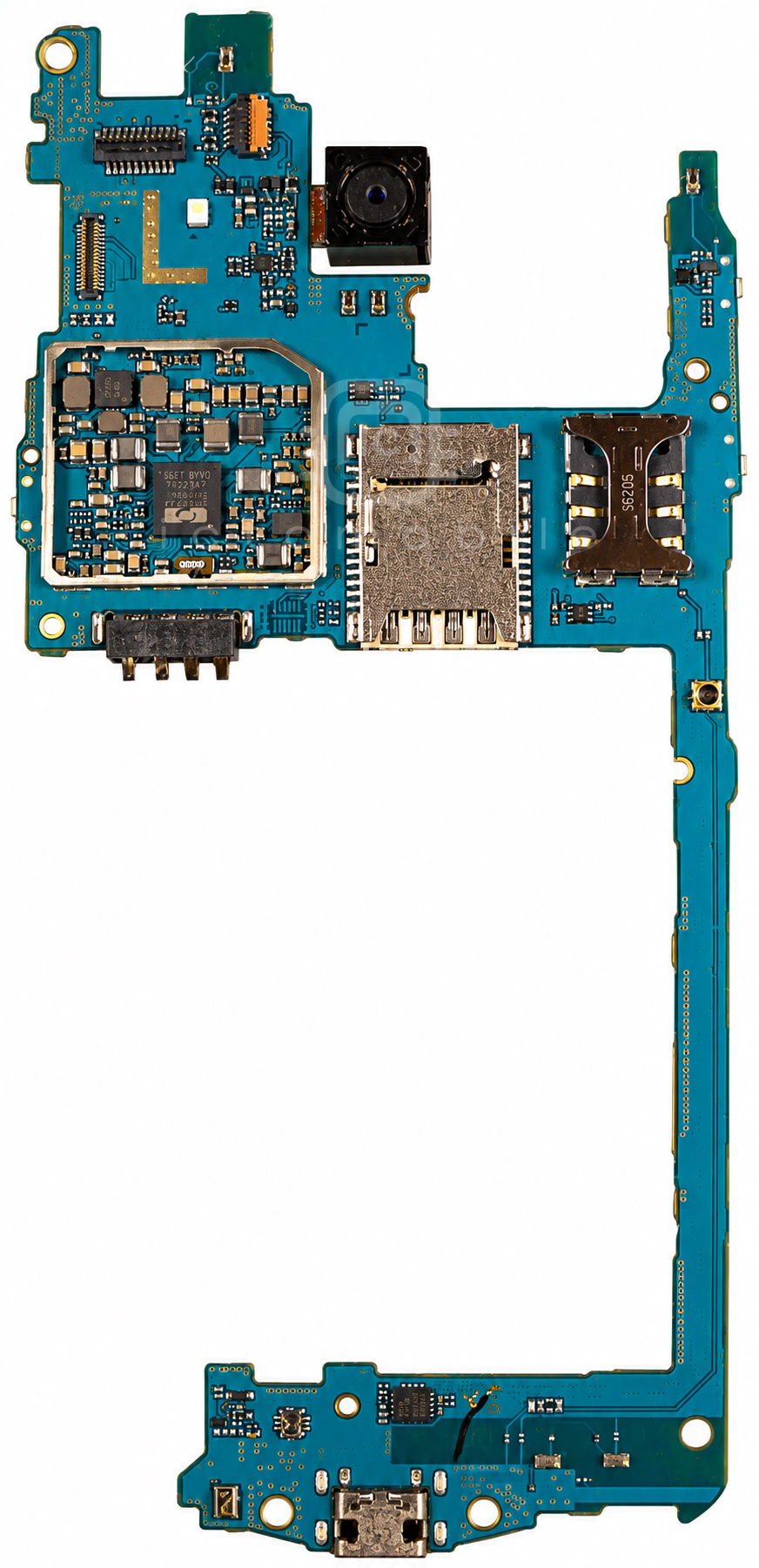

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۷ موقعیت از ۱۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM5504درایور USB و شارژSilicon Mitus←
۲K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←
۳RF3515پاور آمپلی فایر 3GRFMD←
۴SKY77589-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۵H9TQ64A8GTMCحافظه eMCP (هارد)Skhynix←
۶TC350K-QF16IPدرایور کلیدهای لمسی (تاچ)نامعلوم←
۷SC7730SICPU بخش Application و BasebandSpreadtrum←
۸SKY77769-1پاور آمپلی فایر 3GSkyworks Solutions Inc←
۹BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۱۰SC2723Eتغذیه (PMU)Spreadtrum←
۱۱SR3532Sفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۱۲SM5701شارژ، اندازه گیر سطح باتری (Fuel Gauge)، درایور فلاش دوربینSilicon Mitus←
۱۳SM3004تغذیه صفحه نمایشSilicon Mitus←
۱۴DG2592DN-T1-GE4Detector جک هدفونVishay Siliconix←
۱۵BCM47522IUB2GGPSBroadcom←
۱۶RD1305Bمحافظ ESDRFsemi←
۱۷RD1305Bمحافظ ESDRFsemi←
