نقشه برد Samsung Galaxy Tab S2 9.7 (SM-T819)

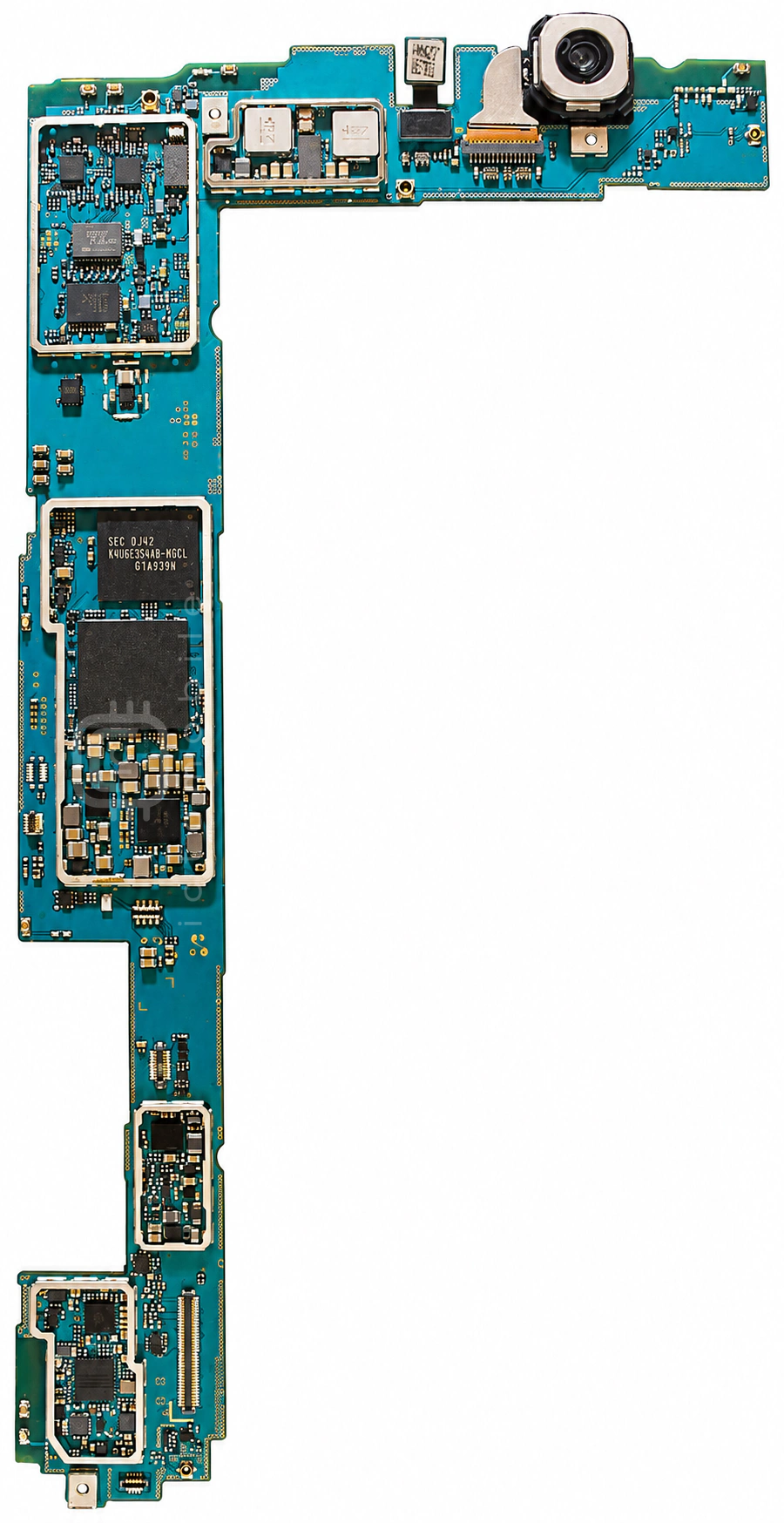

روی برد

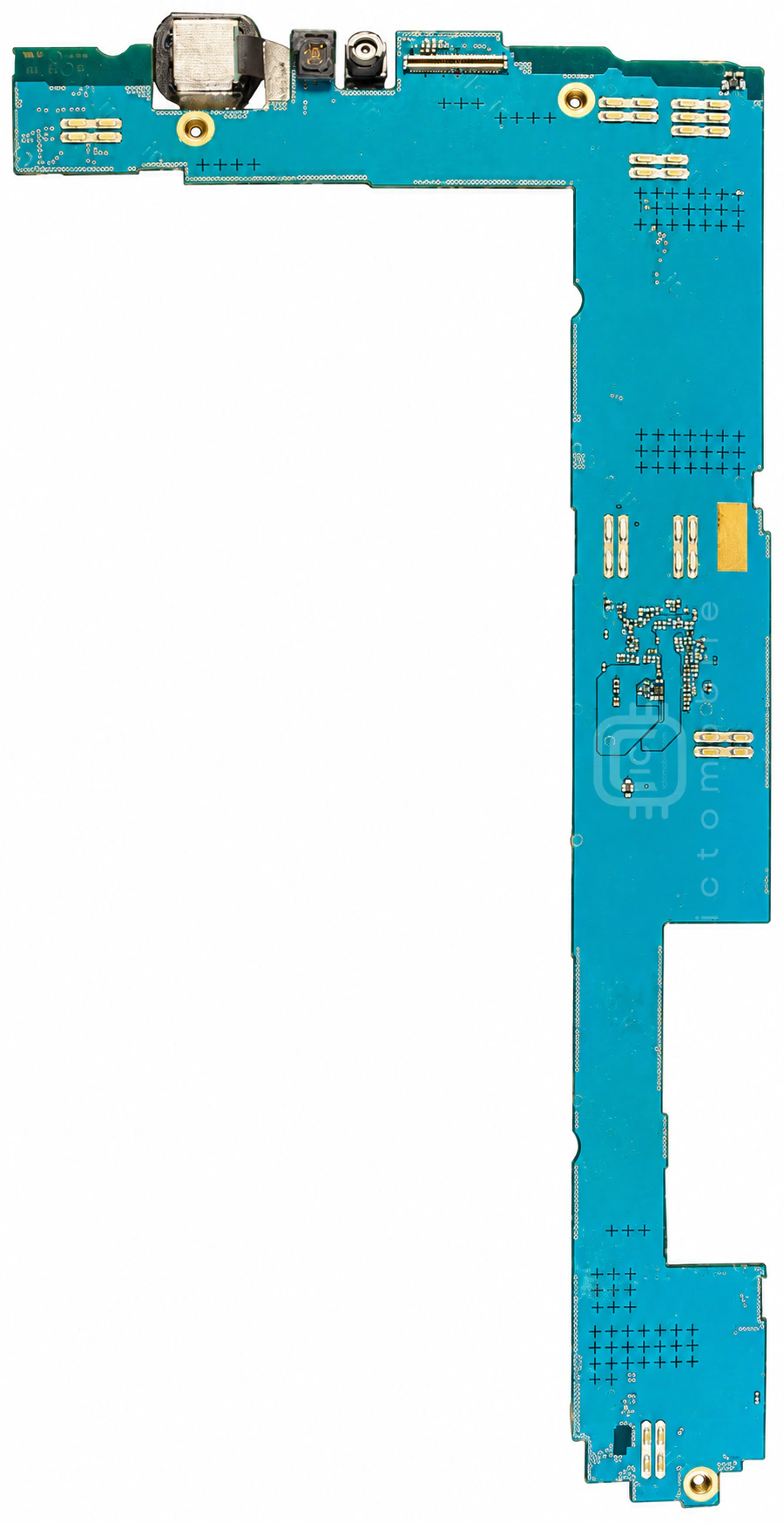

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۵ موقعیت از ۲۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱TPS65630ARTGRتغذیه صفحه نمایشTexas Instruments←

۲TPS63051YEARکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۳WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۴WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۵LMSWKHGS-G81سوئیچ آنتن اصلیMurata←

۶SKY77649-11پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←

۷SKY77781-11پاور آمپلی فایر 4GSkyworks Solutions Inc←

۸QFE2101APT (Average Power Tracking)QUALCOMM Incorporated←

۹K6DS3TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۱۰THGBMFG8C2LBAILحافظه eMMC (هارد)Toshiba Semiconductor←

۱۱PM8004تغذیه (PMU)QUALCOMM Incorporated←

۱۲PM8956تغذیه بخش ApplicationQUALCOMM Incorporated←

۱۳SM5703درایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورSilicon Mitus←

۱۴ET3152سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←

۱۵RP602Z330Cکانورتر ولتاژ (DC/DC Voltage Converter)RICOH electronics devices division←

۱۶SM5326ADetector جک هدفونSamsung semiconductor←

۱۷ALC5659-GRTCodec صوتRealtek←

۱۸QCA6174Aبلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۹ISA1000درایور ویبراتورIMAGIS←

۲۰SX9310ICSTRTسنسور GRIP/SARSEMTECH←

۲۱TPS630250کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۲۲FP164A3PD-JD-Fحافظه RAMElpida Memory←

۲۳MSM8976CPU بخش Application و BasebandQUALCOMM Incorporated←

۲۴SX9310ICSTRTسنسور GRIP/SARSEMTECH←

۲۵D5226سوئیچ آنتن Diversityنامعلوم←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
