برد سامسونگ Tab E 9.6 (SM-T561)

SM-T561

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

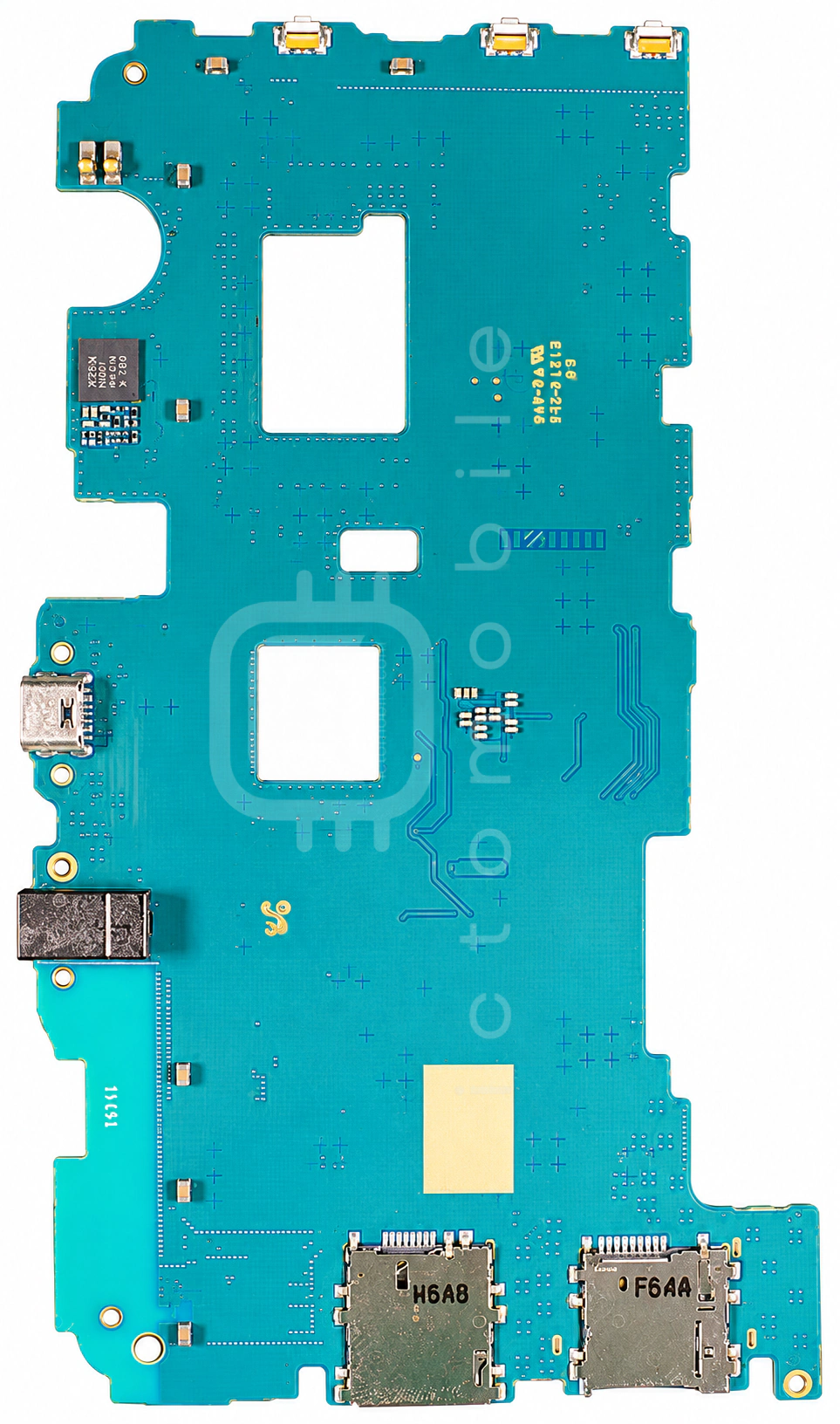

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

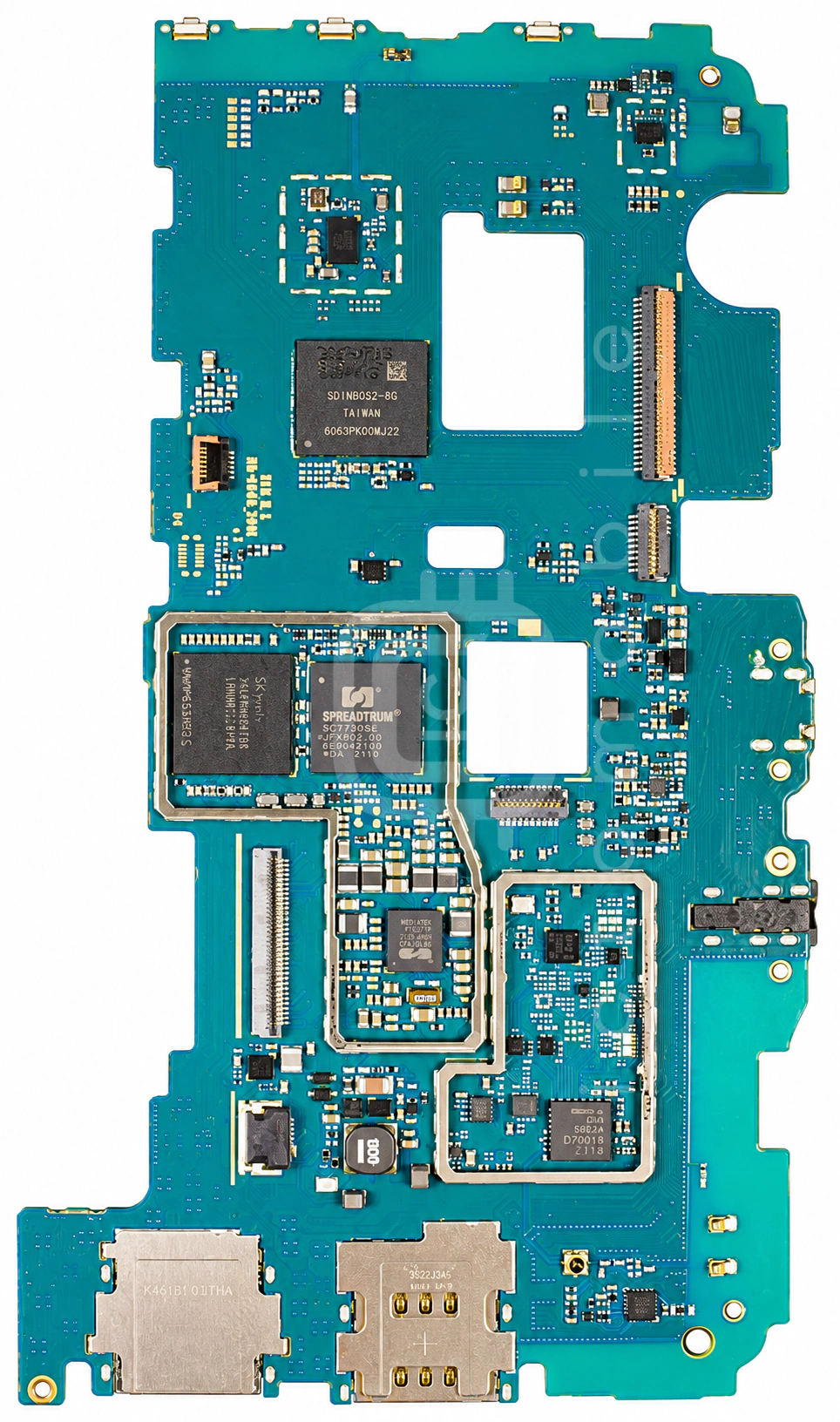

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱H9CKNNNAETAPحافظه RAMSkhynix←
۲RF3518پاور آمپلی فایر 3GRFMD←
۳SMB358SET-1939YشارژQUALCOMM Incorporated←
۴BCM43438KUBGبلوتوث، وای فای (wifi) و رادیو FMBroadcom←
۵RF3511پاور آمپلی فایر 3GRFMD←
۶RF3235ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۷SM5504درایور USB و شارژSilicon Mitus←
۸SDIN9DS2-8Gحافظه eMMC (هارد)SanDisk←
۹K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←
۱۰ZT7554درایور صفحه لمسی (تاچ) (Touch Screen)نامعلوم←
۱۱RP114K331D-TRرگولاتور ولتاژ LDORICOH electronics devices division←
۱۲BCM47522IUB2GGPSBroadcom←
۱۳SR3532Sفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۱۴RT8555WSCدرایور بک لایت LCDRichTek←
۱۵SX9500IULTRTسنسور GRIP/SARSEMTECH←
۱۶ET3152سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۱۷SC7730SECPU بخش Application و BasebandSpreadtrum←
۱۸SC2723Sتغذیه (PMU) و Codec صوتSpreadtrum←
