برد سامسونگ Tab 4 7.0 3G (SM-T231)

SM-T231

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

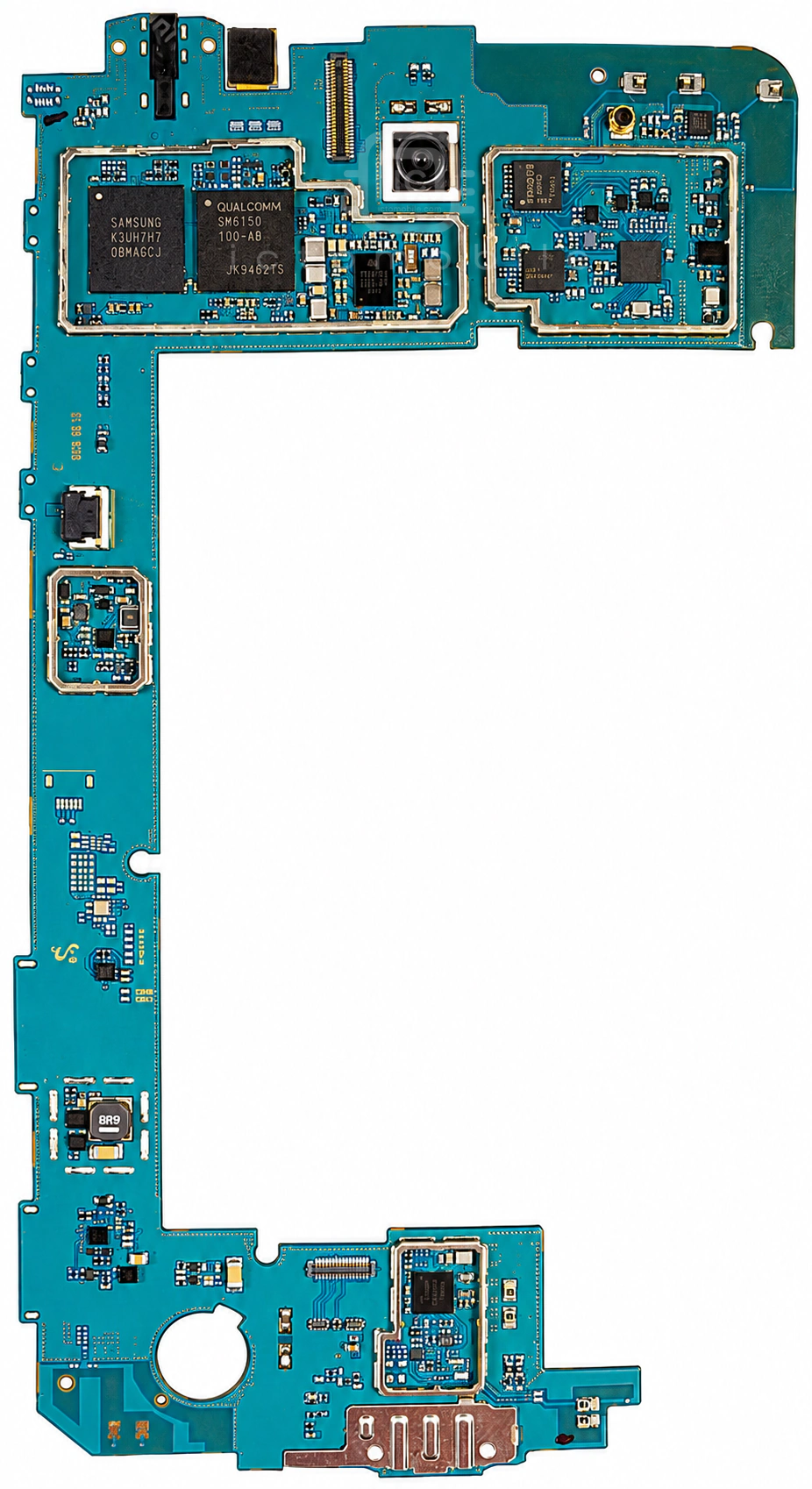

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

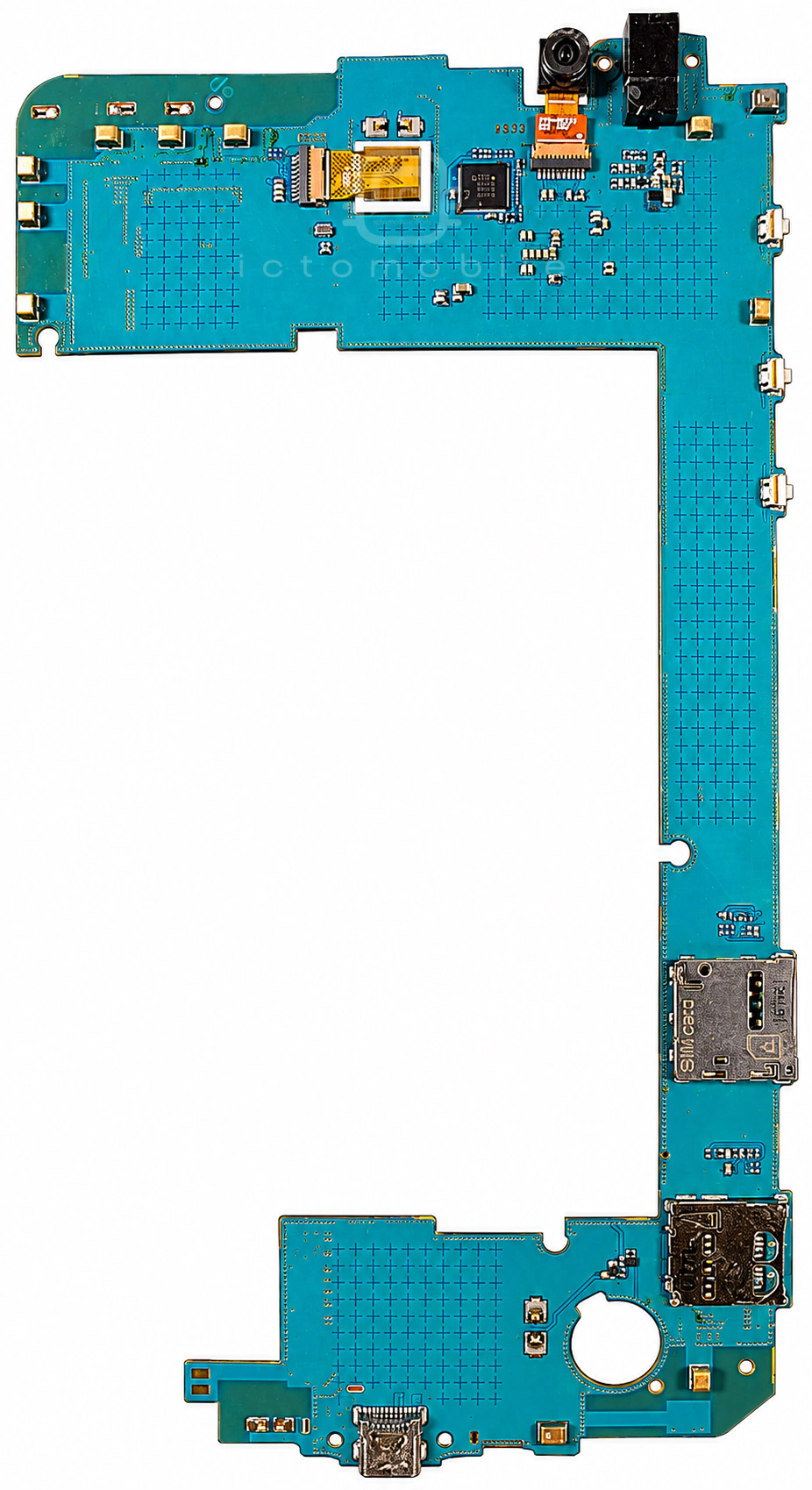

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۹ موقعیت از ۱۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMEG6020EPAدیود شاتکیNXP Semiconductors←
۲88L2000GPSMarvell←
۳PXA1088WCPU بخش Application و BasebandMarvell←
۴RF7250پاور آمپلی فایر 3GRFMD←
۵RDL3081دیود محافظ ولتاژ TVSRFsemi←
۶88RF839فرستنده و گیرنده رادیویی (RF Transceiver)Marvell←
۷SX9500IULTRTسنسور GRIP/SARSEMTECH←
۸KLM8G1WEMB-B031حافظه eMMC (هارد)Samsung semiconductor←
۹TPS61165DRVدرایور بک لایت LCDTexas Instruments←
۱۰ET3153سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۱۱SM5418شارژSamsung semiconductor←
۱۲BT532درایور صفحه لمسی (تاچ) (Touch Screen)ZINITIX←
۱۳H9TKNNNAADMPحافظه RAMSkhynix←
۱۴BMA254سنسور شتاب (Accelerometer)Bosch←
۱۵RF9830Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←
۱۶SM5502درایور USBSilicon Mitus←
۱۷88PM820تغذیه (PMU) و Codec صوتMarvell←
۱۸88W8887Sبلوتوث و وای فای (BT & WIFI)Marvell←
۱۹ET3148سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
