برد سامسونگ Note 4 (SM-N910F)

SM-N910F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

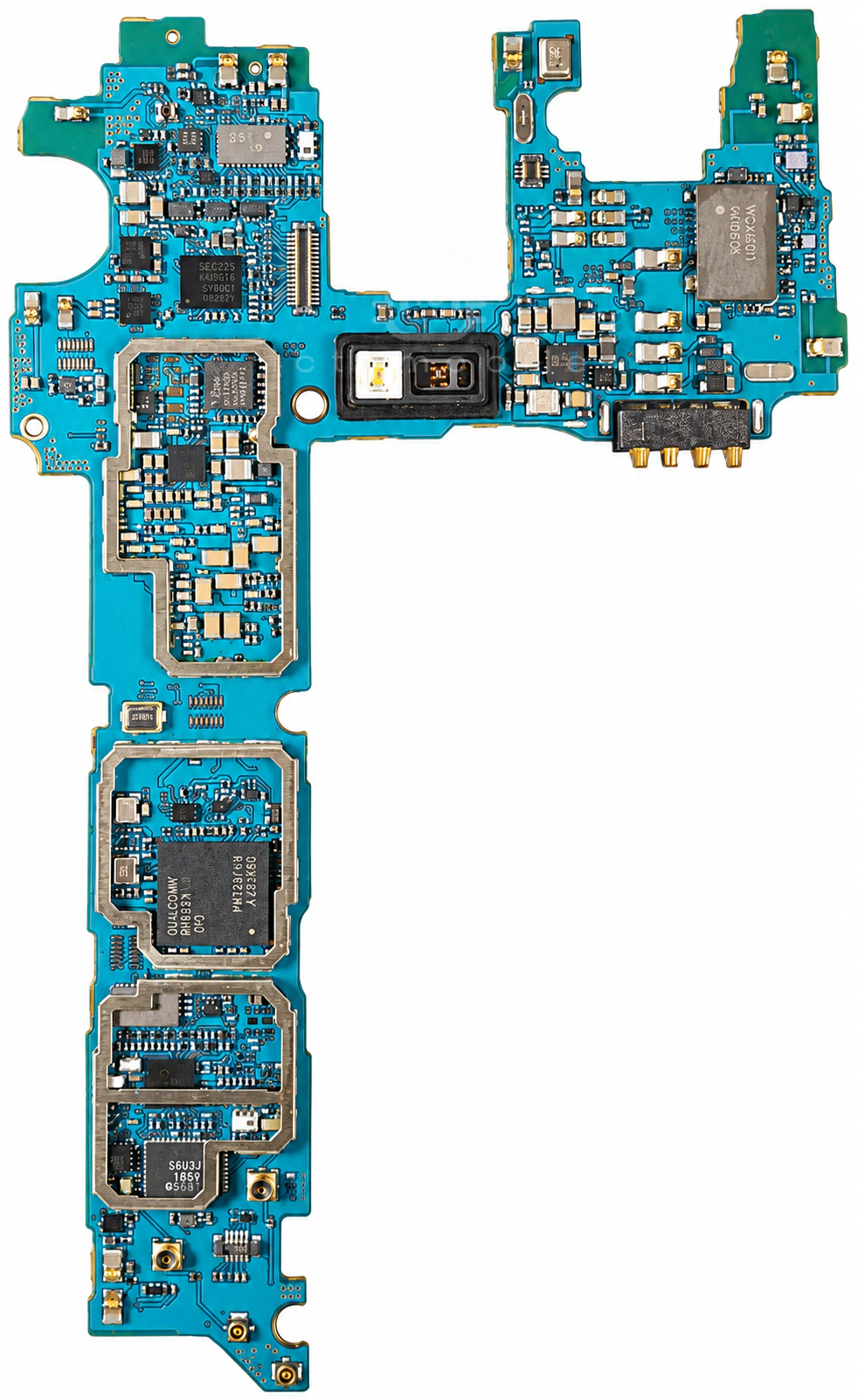

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

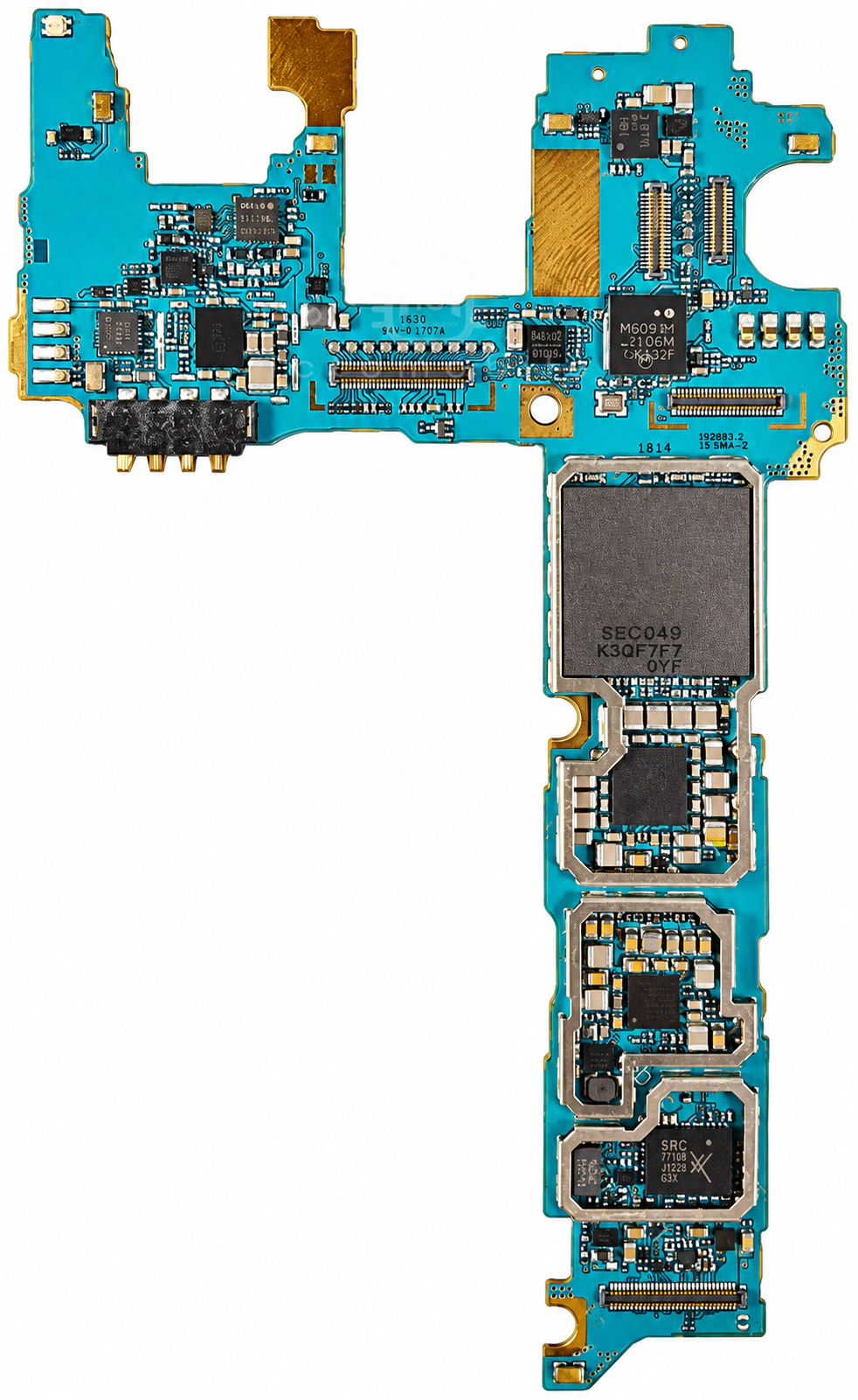

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RP507Kکانورتر ولتاژ (DC/DC Voltage Converter)RICOH electronics devices division←
۲PMD9635تغذیه بخش BasebandQUALCOMM Incorporated←
۳ICM-20610سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۴MAX98504آمپلی فایر صوتMaxim←
۵ICE5LP640-SWG36ITRSFPGALattice Semiconductor←
۶ATSAMG53G19AمیکروکنترلرAtmel←
۷PCAL6416AERIO ExpanderNXP Semiconductors←
۸SWB-B85Bبلوتوث و وای فای (BT & WIFI)نامعلوم←
۹APQ8084CPU بخش ApplicationQUALCOMM Incorporated←
۱۰BGS16MN14سوئیچ آنتنInfineon←
۱۱TPS63633تغذیه صفحه نمایشTexas Instruments←
۱۲MAX14699EWCمحافظ اضافه ولتاژMaxim←
۱۳FAN53555کانورتر ولتاژ (DC/DC Voltage Converter)Fairchild Semiconductor←
۱۴KMR210008M-A805حافظه eMCP (هارد)Samsung semiconductor←
۱۵S2MPB01تغذیه (PMU)Samsung semiconductor←
۱۶MAX77843درایور USB و شارژMaxim←
۱۷S5C73C1A01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۱۸ES704پردازشگر صوتAudience←
۱۹W9012درایور S PenWACOM←
۲۰SiI8620DBOدرایور MHLSIMG - Silicon Image←
۲۱FPF2195BUCXسوئیچ بار (Load Switch)Fairchild Semiconductor←
۲۲PMA8084تغذیه (PMU)QUALCOMM Incorporated←
۲۳QFE1100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۴MDM9235MCPU بخش BasebandQUALCOMM Incorporated←
۲۵ET3152سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۲۶WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۷SKY77646-12پاور آمپلی فایر GSM و 3G و 4GSkyworks Solutions Inc←
۲۸MIC2873YCSدرایور LED فلاش دوربینMicrel←
۲۹AFEM-7007پاور آمپلی فایر 3GAvago←
۳۰S3FWRN5NFCSamsung semiconductor←
۳۱LPS25HBTRسنسور فشار جو (Barometer)STMicroelectronics←
۳۲WCD9330Codec صوتQUALCOMM Incorporated←
