برد سامسونگ S7 (SM-G930V)

SM-G930V

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

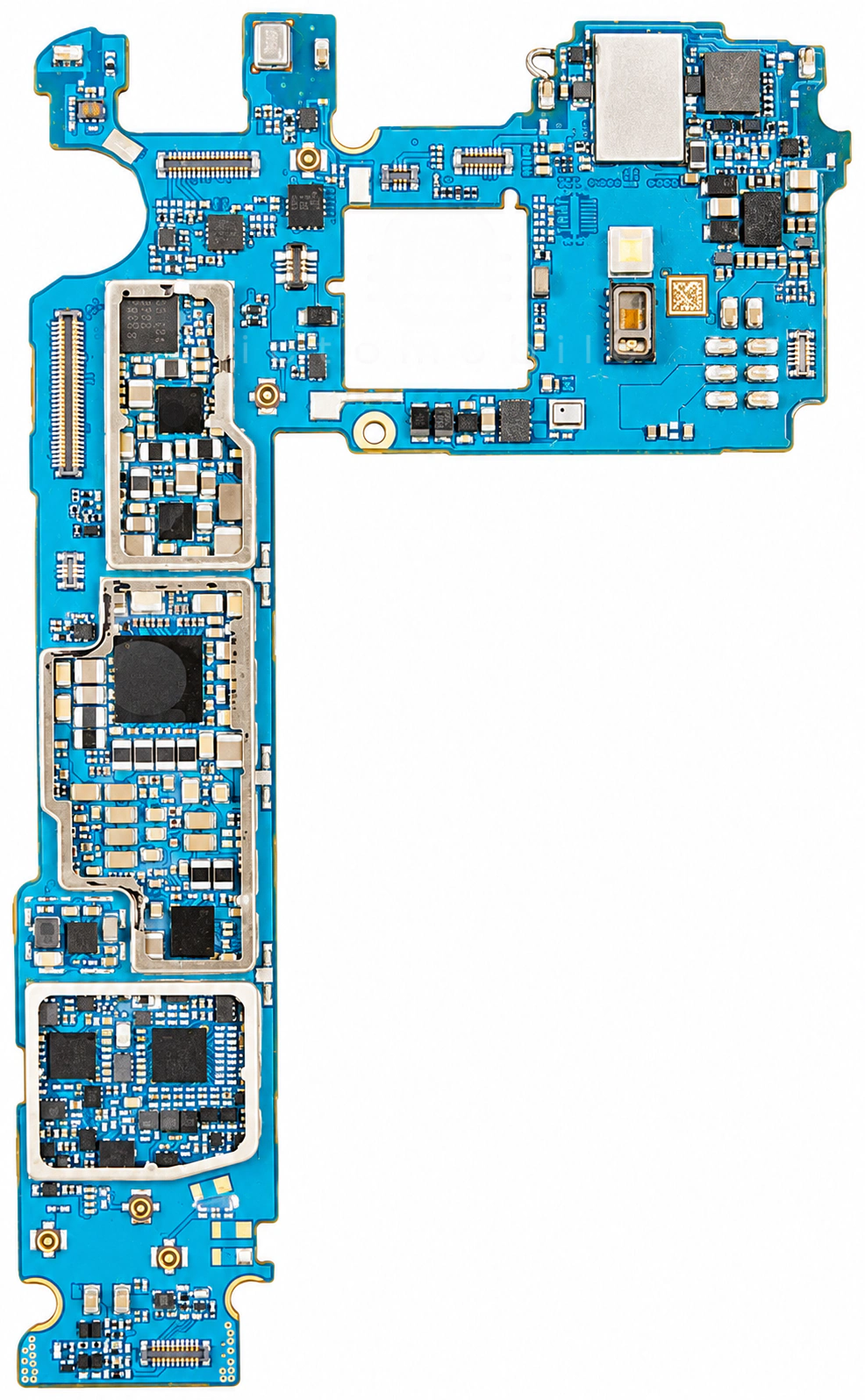

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

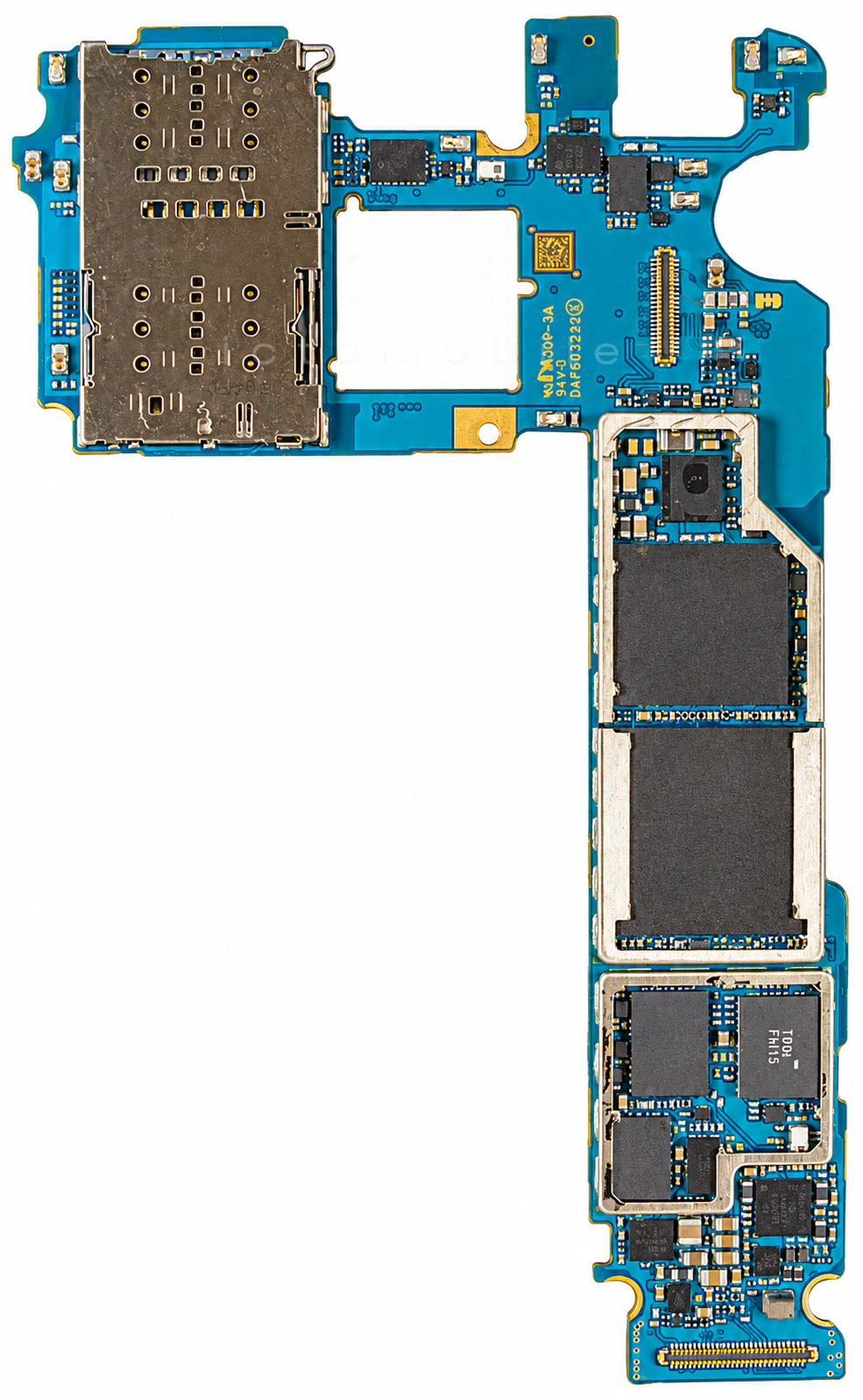

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S5C73C3X01-L030پردازشگر تصویر دوربین (ISP)Samsung semiconductor←
۲KLUBG4G1CE-B0B1حافظه UFS (هارد)Samsung semiconductor←
۳H9HKNNNCTUMUحافظه RAMSkhynix←
۴SWB-B90Sبلوتوث و وای فای (BT & WIFI)نامعلوم←
۵FPF2488سوئیچ بار (Load Switch)Fairchild Semiconductor←
۶WTR4905فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۷AK09911سنسور مغناطیسی قطب نما (Compass)AKM←
۸FPF24958سوئیچ بار (Load Switch)Fairchild Semiconductor←
۹DBMD4HD171A1AWRIپردازشگر صوتDSP←
۱۰PM8996تغذیه بخش ApplicationQUALCOMM Incorporated←
۱۱TQF6260پاور آمپلی فایر 4GQORVO←
۱۲NCX2200مقایسه کننده ولتاژ (Voltage Comparator)NXP Semiconductors←
۱۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۴LMTWHTFپاور آمپلی فایر GSM و 3G و 4Gنامعلوم←
۱۵AFEM-9040ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۶BGS12SN6سوئیچ آنالوگ SPDTInfineon←
۱۷WTR3925فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۸PM8004تغذیه (PMU)QUALCOMM Incorporated←
۱۹P9221Sشارژ بی سیمIDT - Integrated Device Technology←
۲۰QM78064سوئیچ آنتن 3GQORVO←
۲۱WCD9335Codec صوتQUALCOMM Incorporated←
۲۲MAX98506آمپلی فایر صوتMaxim←
۲۳K6DS3TRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۴ISP7022MSTنامعلوم←
۲۵MSM8996CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۶ET3158Aسوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۲۷MAX77838تغذیه صفحه نمایش و صفحه لمسی (تاچ)Maxim←
۲۸BMP280سنسور فشار جو (Barometer)Bosch←
۲۹MAX77854درایور USB و شارژMaxim←
۳۰QFE3100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۱PN67TNFCNXP Semiconductors←
