برد سامسونگ J5 Prime (SM-G570F/DS)

SM-G570F/DS

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

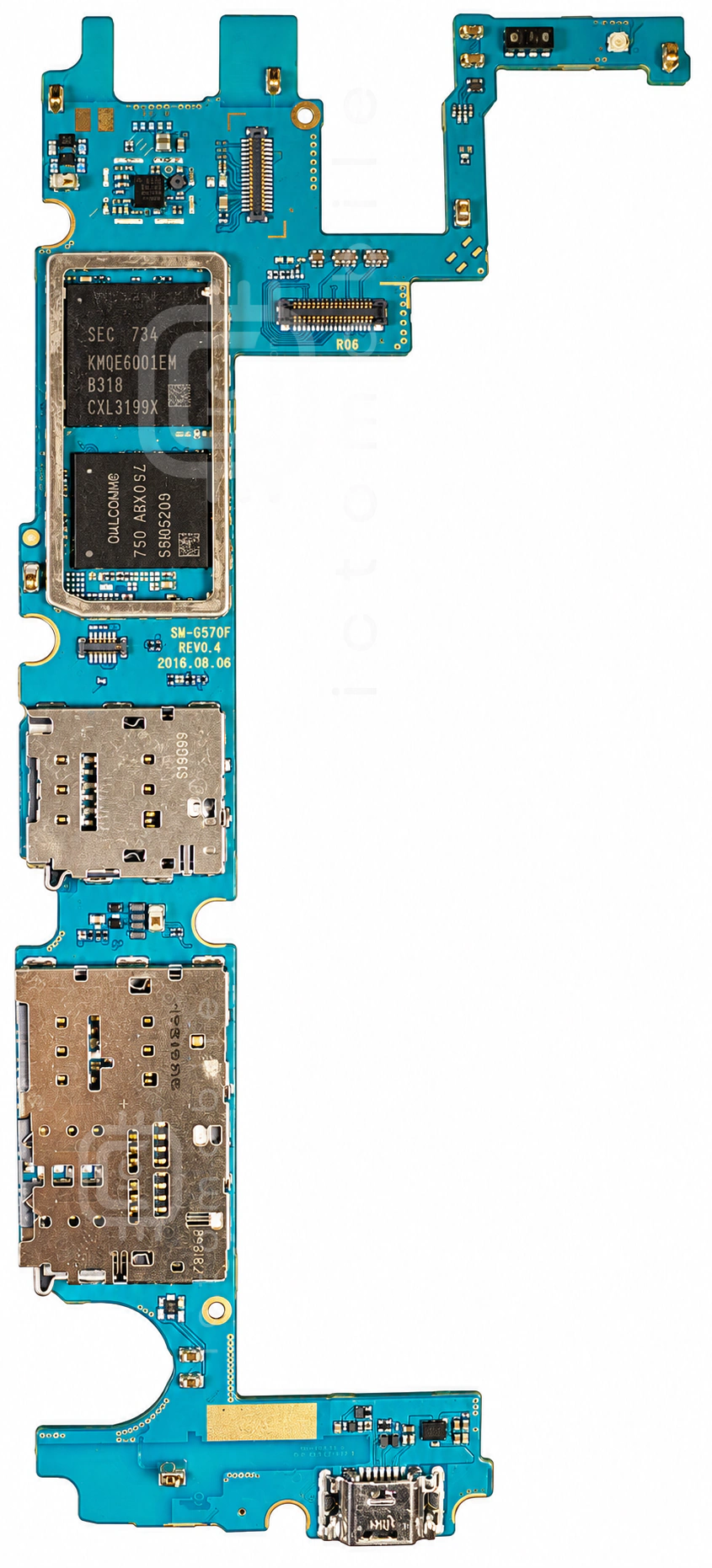

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

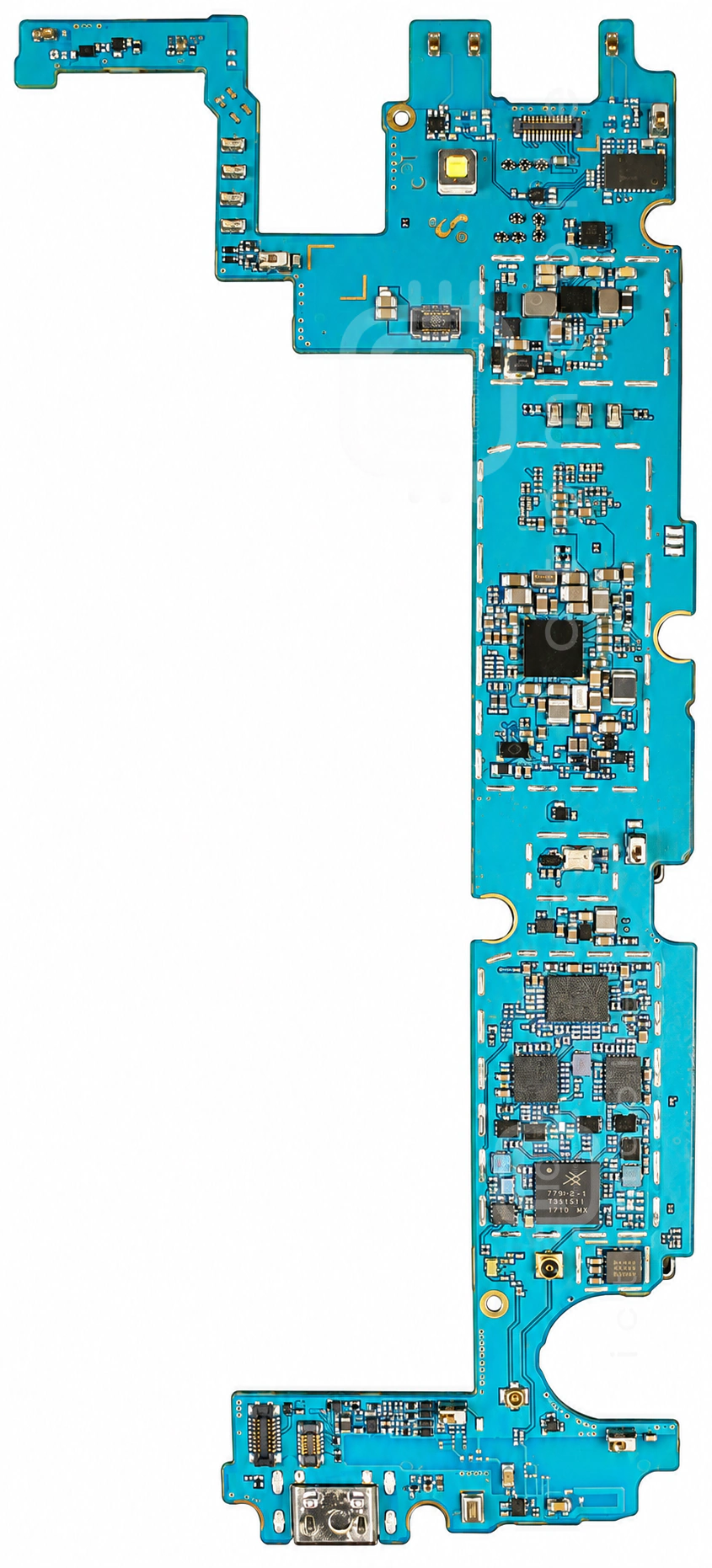

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱ISL98611درایور بک لایت LCDIntersil←
۲S5M925DX01-L330فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۳AP7346Dرگولاتور ولتاژ LDODIODES←
۴FPF2487UCXسوئیچ بار (Load Switch)Fairchild Semiconductor←
۵SKY77912-21ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۶SKY77651-21پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۷K2HHTRسنسور شتاب (Accelerometer)STMicroelectronics←
۸MXD8642سوئیچ آنتن 3G و 4GMAXSCEND←
۹ET3153سوئیچ بار (Load Switch)Wuxi Etek Microelectronics Co←
۱۰AP7340Dرگولاتور ولتاژ LDODIODES←
۱۱Exynos 7570 (S5E7570-1)CPU بخش Application و BasebandSamsung semiconductor←
۱۲KTD2026EWE-TRدرایور RGB LEDKinetic Technologies←
۱۳SKY77652-11پاور آمپلی فایر 3G و 4GSkyworks Solutions Inc←
۱۴SFMLFD0H001سوئیچ آنتن DiversityWISOL←
۱۵S5N5C10A01-6030بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۱۶KMQ310013B-B419حافظه eMCP (هارد)Samsung semiconductor←
۱۷S2MPU06تغذیه (PMU) و Codec صوتSamsung semiconductor←
۱۸SM5504درایور USB و شارژSilicon Mitus←
۱۹MHS-204درایور کلیدهای لمسی (تاچ)Melfas←
۲۰ISL9113Sکانورتر ولتاژ (DC/DC Voltage Converter)Intersil←
